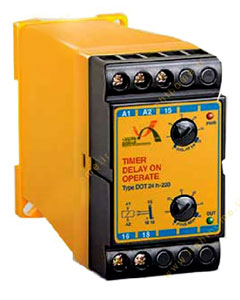

تایمر تاخیر در وصل مدل DOT 24h برنا الکترونیک
یکی از تجهیزات فرمان دهنده مدارهای کنترل اتوماتیک، تایمر ها یا رله های زمانی هستند. که جهت زمان گیری و ایجاد تاخیر در پروسه های صنعتی مورد استفاده قرار میگیرند. تایمر تاخیر در وصل 24 ساعته برنا الکترونیک بعد از وصل شدن برق شروع به سنجش زمان می کند. این محصول قابلیت انتخاب زمان از 1 تا 24 ساعت را دارد (دو پیچ جهت تنظیم دقیق زمان روی تایمر تعبیه شده است). تایمر تاخیر در وصل برنا از دقت بالایی برخوردار است (حداکثر یک دقیقه خطا در زمان سنجی متوالی).
تایمر تاخیر در وصل مدل DOT 24h برنا الکترونیک دارای دو LED جهت اعلام وضعیت تغذیه ورودی (PWR) و وصل خروجی (OUT) می باشد.
نحوه عملکرد تایمر تاخیر در وصل 24 ساعته برنا الکترونیک
تایمر تاخیر در وصل 24 ساعته برنا الکترونیک دارای پیچ DELAY جهت تنظیم ساعت (1 تا 23) و پیچ FINE جهت تنظیم دقیقه (0 تا 60)می باشد. به عنوان مثال با تنظیم DELAY روی عدد 18 و تنظیم FINE روی عدد 20 زمان تاخیر 18 ساعت و 20 دقیقه در نظر گرفته می شود. درصورت قطع شدن برقدر هنگام زمان سنجی، هیچگونه تغییری در خروجی حاصل نمی‌گردد و پس از وصل مجدد برق، زمان سنجی از صفر آغاز می‌شود. در واقع پس از قطع برق سیگنالOUT خاموش شده و رله داخلی به وضعیت اولیه برمی‌گردد و آماده زمان سنجی مجدد است.
راه اندازی تایمر تاخیر در وصل 24 ساعته برنا الکترونیک
راه اندازی تایمر تاخیر در وصل 24 ساعته برنا الکترونیک به این صورت است که ترمینال های A1 و A2 را به منبع تغذیه متصل می کنیم و هم زمان با وصل شدن تغذیه سیگنال PWR روشن شده و زمان سنجی آغاز می شود. پس از اتمام زمان انتخاب شده سیگنال OUT روشن شده و رله داخلی وصل می‌شود. تا هنگامی که ولتاژ تغذیه وصل باشد و بیشتر از ۴۰% افت نکرده باشد، خروجی در همان وضعیت باقی می ماند.
