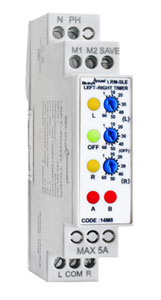

تایمر چپ گرد راست گرد سری M شیوا امواج
شیوا امواج یکی از برندهای معتبر ایرانی در زمینه تولید انواع رله های برق صنعتی است که کلیه محصولات آن با 3 سال ضمانت رسمی و تعویض بدون سوال در خدمت صنعت برق کشور می باشد. در این بخش قصد داریم به معرفی ویژگی ها، نحوه نصب و بهره برداری و مشخصات فنی تایمر چپ گرد راست گرد سری M از این برند بپردازیم.
با استفاده از تایمر چپ گرد راست گرد سری M شیوا امواج می توانید به ساده ترین شکل، مدار چپ گرد راست گرد خود را طراحی کنید. امکان تنظیم زمان چپ گرد، راست گرد و زمان تاخیر بین چپ گرد و راست گرد (استراحت) برای این دستگاه وجود دارد و رنج های مختلف زمانی، با توجه به وضعیت اتصال ترمینال های M1,M2 به PH قابل تغییر است.
این تایمر دارای 3 عدد نشانگر برای اعلام حالت های زیر می باشد:
L : وصل رله چپ گرد
OFF : استراحت
R : وصل رله راست گرد
تایمر چپ گرد راست گرد سری M شیوا امواج دارای 2 عدد نشانگر معرف محدوده زمانی انتخاب شده نیز هست که مفهوم هر کدام عبارت است از :
A روشن = S – S – S
B روشن = M – M – M
A و B روشن = M – S – M
A و B چشمک زن = H – S – H
امکان انتخاب 4 محدوده زمانی مختلف برای زمان چپ گرد، راست گرد و استراحت وجود دارد:
SSS : ثانیه – ثانیه – ثانیه
MMM : دقیقه – دقیقه – دقیقه
MSM : دقیقه – ثانیه – دقیقه
HSH : ساعت – ثانیه - ساعت
از دیگر قابلیت های تایمر چپ گرد راست گرد سری M شیوا امواج می توان به نگهداری زمان سپری شده در حالت قطع برق در صورت نیاز و همچنین عدم تغییر زمان تنظیم شده در اثر ضربات کنتاکتور تابلو اشاره کرد.
تایمر چپ گرد راست گرد سری M شیوا امواج در دمای 20- تا 60+ درجه سانتی گراد و رطوبت %70 عملکردی دقیق و مطلوب دارد. ولتاژ تغذیه دستگاه 180-250VAC/50-60Hz و خروجی آن 2 عدد رله 5A است.

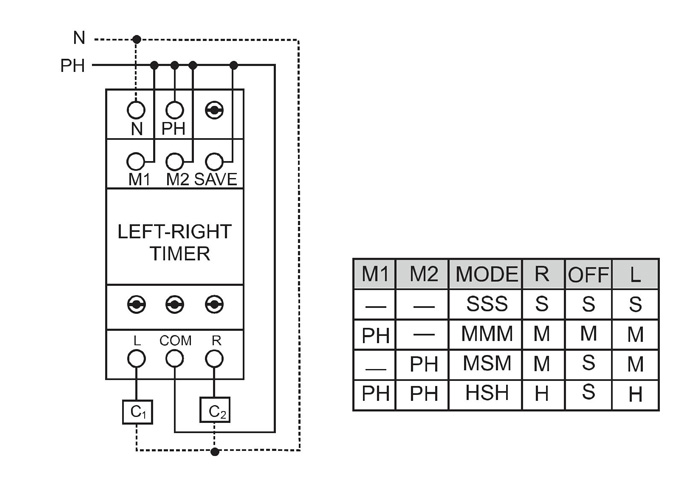

راهنمای نصب تایمر چپ گرد راست گرد سری M شیوا امواج
اتصال یا عدم اتصال ترمینال های M1 و M2 و TIME SAVE به فاز، بستگی به نوع کاربرد دارد.
