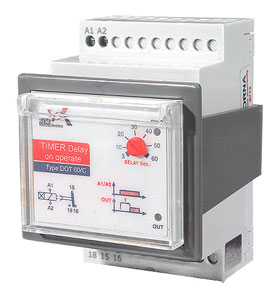

تایمر تاخیر در وصل مدل DOT/C برنا الکترونیک
تایمر ها یکی از انواع ادوات فرمان پرکاربرد در مدارات برق صنعتی می باشند که وظیفه ی زمان بندی در کارکرد ماشین آلات و مدارات را بر عهده دارند. تایمر مدل DOT/C برنا الکترونیک یکی از انواع تایمر تاخیر در وصل می باشد که با سنجش زمان پس از وصل برق به کنترل اتوماتیک تجهیزات می پردازد. تایمر تاخیر در وصل برنا الکترونیک دارای قابلیت انتخاب زمان از 5% تا 100% رنج ، در رنج های زمانی 30 ثانیه ، 60 ثانیه و 60 دقیقه می باشد. تایمر تاخیر در وصل برنا با ولتاژ های تغذیه 12-24-110-220-380 ولت AC/DC قابل ارائه می باشد که ولتاژ 220VAC موجود است و سایر ولتاژ ها امکان ثبت سفارش دارد.
نحوه عملکرد تایمر تاخیر در وصل برنا الکترونیک
در تایمر تاخیر در وصل مدل DOT/C ، با اعمال ولتاژ تغذیه به ترمینال‌هایA1 و A2 ، زمان سنجی آغاز می شود و پس از گذشت مدت زمان انتخاب شده توسط کاربر از طریق پیچ DELAY ، رله عمل کرده )اتصال داخلی ترمینال ۱۵ از ۱۶ جدا شده به ۱۸ متصل می‌شود( و همزمان سیگنال OUT روشن می‌شود. تا زمانی‌که ولتاژ تغذیه برقرار باشد، دستگاه در همین وضعیت باقی می‌ماند.
نحوه نصب تایمر تاخیر در وصل برنا الکترونیک
نحوه نصب تایمر تاخیر در وصل برنا الکترونیک به این صورت است که ترمینال A1 و A2 را به ولتاژ متناسب با تغذیه دستگاه متصل می کنیم. ترمینال‌های ۱۵، ۱۶، ۱۸ و ۲۵، ۲۶، ۲۸ نیز با توجه به شرایط استفاده، در مسیر مداری که باید توسط تایمر قطع یا وصل شود قرار می‌گیرند.
