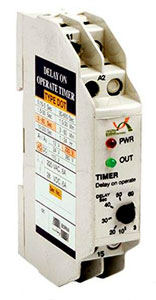

تایمر تاخیر در وصل مدل MINI برنا الکترونیک
تایمر ها کاربرد بسیار وسیعی جهت کنترل خودکار مدار‌ها و دستگاه‌های الکترونیکی و تجهیزات مختلف صنعتی دارند. تایمر تاخیر در وصل مدل MINI برنا الکترونیک با سنجش زمان پس از وصل برق بصورت دقیق تجهیزات را بر اساس زمان تنظیم شده توسط کاربر کنترل می کند. این محصول قابلیت انتخاب زمان از ۵٪ تا ۱۰۰٪ رنج را دارد. این تایمر در رنج های زمانی 30 ثانیه، 60 ثانیه و 60 دقیقه ارائه می شود. تایمر تاخیر در وصل مینیاتوری برنا الکترونیک با ولتاژ های تغذیه 12-24-110-220-380 VAC/DC قابل ارائه می باشد که ولتاژ 220VAC موجود است و سایر ولتاژ ها امکان ثبت سفارش دارد. این محصول دارای دو چراغ سیگنال جهت اعلام وضعیت تغذیه ورودی (PWR) و وصل خروجی (OUT) می باشد.
نحوه عملکرد تایمر تاخیر در وصل مینیاتوری برنا الکترونیک
نحوه عملکرد تایمر تاخیر در وصل مینیاتوری برنا الکترونیک به این صورت است که با اتصال ولتاژ تغذیه به ترمینال‌ها A1 و A2 ، سیگنال PWR روشن و زمانسنجی آغاز می شود و پس از گذشت مدت زمان تنظیم شده توسط پیچ DELAY، رله عمل کرده (اتصال داخلی ترمینال ۱۵ از ۱۶ جدا شده به ۱۸ وصل می‌شود) و همزمان سیگنال OUT روشن می‌شود. تا زمانیکه ولتاژ تغذیه برقرار باشد، دستگاه در همین وضعیت باقی‌می‌ماند.
پس از قطع برق سیگنال OUT خاموش شده و رله داخلی به وضعیت اولیه باز می‌گردد و آماده زمانسنجی مجدد می‌باشد (اتصال ۱۵ از ۱۸ جدا شده و به ۱۶ متصل می‌گردد).
در صورتیکه هنگام زمانسنجی برق قطع شود هیچگونه تغییری در خروجی حاصل نمی‌گردد و پس از وصل مجدد برق، زمانسنجی از صفر آغاز می‌شود.
نحوه نصب تایمر تاخیر در وصل مینیاتوری برنا الکترونیک
تایمر تاخیر در وصل برنا در ولتاژ های مختلف 12-24-110-220-380 VAC/DC قابل ارائه است. بنابراین در هنگام نصب این محصول ترمینال های A1 و A2 که ورودی های تایمر هستند را به ولتاژ متناسب با تغذیه دستگاه متصل می کنیم. ترمینال‌های ۱۵، ۱۶ و ۱۸ نیز با توجه به شرایط استفاده، در مسیر مداری که باید توسط تایمر قطع یا وصل شود قرار می‌گیرند.
