چراغ سیگنال
چراغ سیگنال (لامپ سیگنال) یکی از پرکاربرد ترین تجهیزات در ساخت انواع تابلو می باشد. موارد استفاده چراغ سیگنال بسیار متعدد است، و در کل می توان گفت در هر سیستم برقی جهت اطلاع رسانی به اپراتور از روشن یا خاموش بودن سیستم، اعلام وجود مشکل و یا هشدار مورد استفاده قرار می گیرد. این محصول با نام های لامپ سیگنال، چراغ سیگنال تابلویی و چراغ هشدار دهنده نیز شناخته می شود. قیمت چراغ سیگنال تابلو برق نیز از جمله مسائلی است که به دلیل تعداد زیاد مصرف این محصول برای مشتریان حائز اهمیت است که با خرید محصولات برند های داخلی معتبر و با کیفیت این مشکل نیز برطرف شده است.

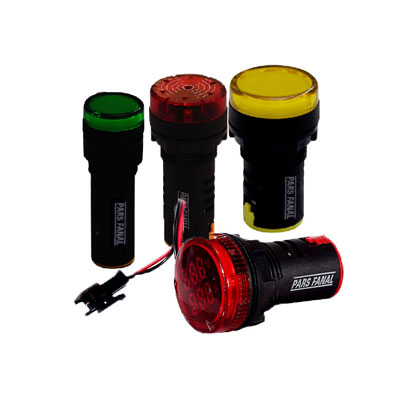

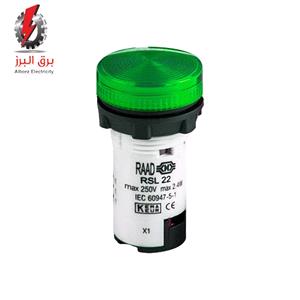

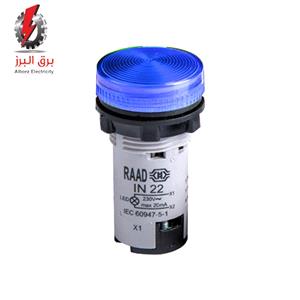

چراغ سیگنال از یک بدنه پلاستیکی، یک درپوش به رنگ های مختلف و لامپ تشکیل شده است. چراغ سیگنال با دو نوع لامپ LED و لامپ رشته ای کوچک تولید می شود که امروزه چراغ سیگنال LED با توجه به طول عمر بیشتر، قیمت و نور مناسب، بیشتر مورد توجه مصرف کنندگان قرار گرفته است. بدنه پلاستیکی چراغ سیگنال بصورت پیچ طراحی و ساخته شده است و به راحتی به همراه یک مهره بر روی تابلو نصب می شود.

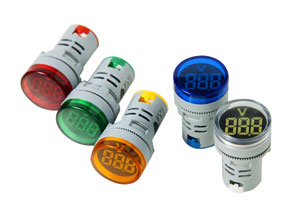

چراغ سیگنال اندازه گیری

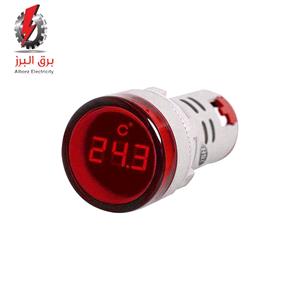

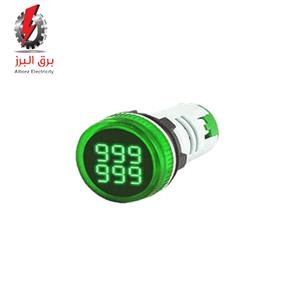

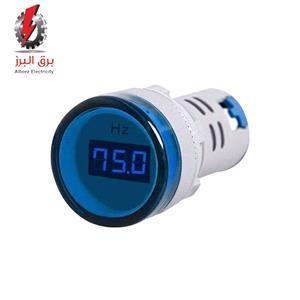

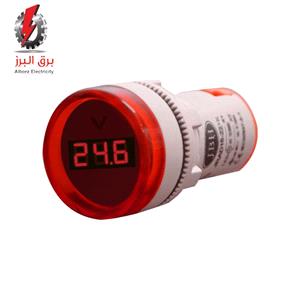

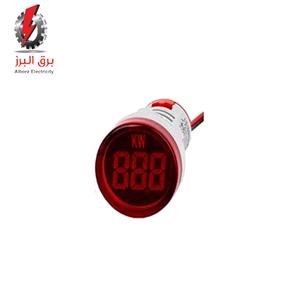

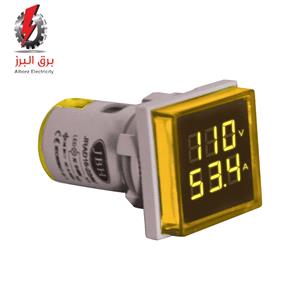

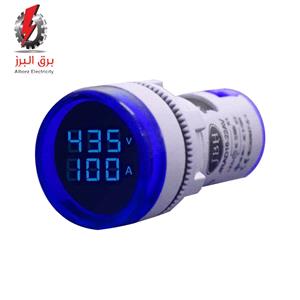

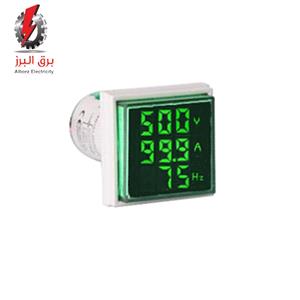

چراغ سیگنال اندازه گیری جهت اندازه گیری و نمایش پارامتر های مختلف از جمله ولتاژ، جریان، فرکانس و ... مورد استفاده قرار میگیرد. در واقع این محصول تلفیقی از چراغ سیگنال، دستگاه اندازه گیری و نمایشگر می باشد . معمولا مهم ترین و اصلی ترین عواملی که باید قبل از راه اندازی وسایل و تجهیزات الکتریکی بررسی شوند ولتاژ، جریان و فرکانس برق هستند که چراغ سیگنال اندازه گیری امکان بررسی آسان تری را برای اپراتور فراهم می کند. این محصول متناسب با نوع پارمتری که اندازه گیری کرده و نمایش می دهد با نام های چراغ سیگنال ولت متری، چراغ سیگنال فرکانس متری، چراغ سیگنال آمپرمتری در بازار شناخته می شود.
کاربرد چراغ سیگنال

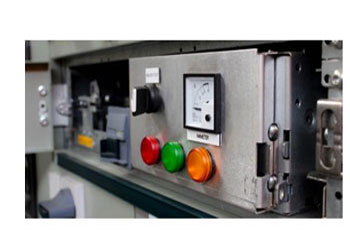

در هرجایی که لازم باشد با استفاده از چراغ، قطع و وصل بودن یک مدار، وقوع تغییر در مدار، حالت های مختلف کاری و هشدار ها و خطاهای بوجود آمده در مدار را نمایش دهیم، می‌توانیم از انواع لامپ سیگنال استفاده کنیم. بنابراین چراغ سیگنال (لامپ سیگنال) بطور گسترده در انواع تابلو از جمله تابلو برق ماشین آلات، تابلو برق مخابرات، تابلو برق ماینر، تابلو برق صنعتی، تابلو های شبکه و توزیع و یا جهت نصب روی ماشین آلات صنعتی مورد استفاده قرار میگیرد. که روشن شدن هر یک از این چراغ سیگنال ها بیانگر علامت و اخطاری می باشد.

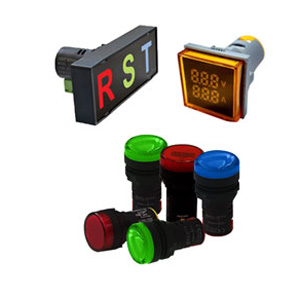

انواع چراغ سیگنال
چراغ سیگنال انواع مختلفی از نظر رنگ، ولتاژ، ابعاد و شکل ظاهری دارد که متناسب با پارامترهای محل مورد استفاده انتخاب می شود.
-
رنگ چراغ سیگنال

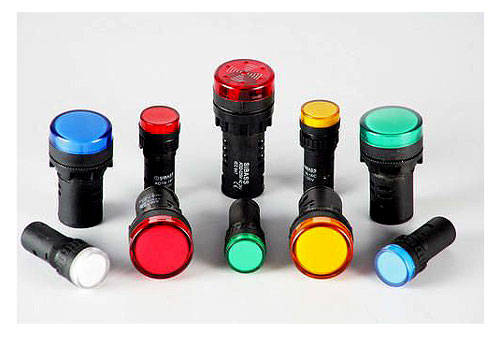

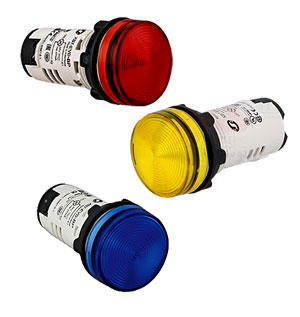

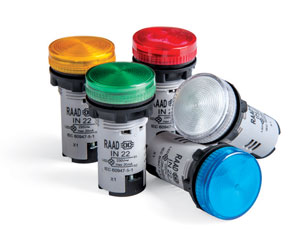

- چراغ سیگنال از نظر رنگ انواع مختلفی از جمله سبز، زرد، قرمز، سفید، آبی و ... دارد که هر کدام از آن ها نشان دهنده مفهومی خاص می باشند.
-

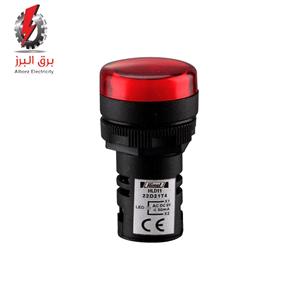

- چراغ سیگنال قرمز : این رنگ نشان دهنده عملکرد غیر عادی سیستم و بروز خطا می باشد.
-

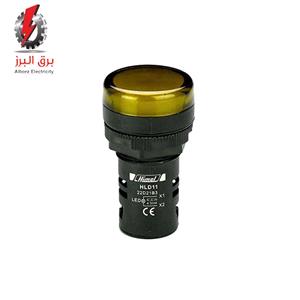

- چراغ سیگنال زرد : برای اعلام وضعیت غیر عادی و هشدار برای اپراتور از این رنگ استفاده می شود.
-

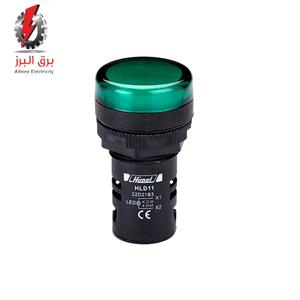

- چراغ سیگنال سبز : این رنگ نشان دهنده وضعیت نرمان سیستم می باشد و همچنین می توان جهت اعلام آماده به کار و استارت از آن استفاده کرد.
-
- چراغ سیگنال سفید : رنگ سفید معمولا در مواقعی که تغذیه مدار فرمان از جریان DC استفاده کند مورد استفاده قرار میگیرد. و هنگامی که تغذیه مدار فرمان فعال شود این چراغ روشن می شود. همچنین معمولا برای معانی خنثی مثل ماشین در حال انجام کار، استفاده می شود.
-

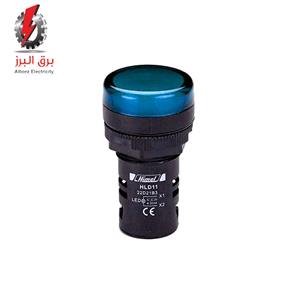

- چراغ سیگنال آبی : رنگ آبی و سایر رنگ های چراغ سیگنال را می توان برای عملکرد های خاص و یا هر نوع عملکردی که در استاندارد استفاده از رنگ های سبز، زرد، قرمز نمیگنجد، مورد استفاده قرار داد.
-
- معمولا در یک سیستم سه فاز بطور استاندارد رنگ های قرمز،زرد،آبی و یا قرمز، زرد،سبز به هر کدام از فازها متصل شده و بر روی تابلو برق قرار میگیرند و در این حالت در صورت قطع یکی از فاز ها اپراتور سریعا متوجه مشکل بوجود آمده می شود.
-
-
- ولتاژ چراغ سیگنال
- چراغ سیگنال با ولتاژهای مختلفی از حدود 6 ولت تا 380 ولت تولید می شود که باید متناسب با مدار فرمان مورد نظر انتخاب شود. رایج ترین ولتاژ های چراغ سیگنال 24، 48، 110 و 220 ولت می باشد که تقریبا همه برندهای تولید کننده این محصول دارای چراغ سیگنال با این رنج ولتاژ هستند.
-
- ابعاد چراغ سیگنال

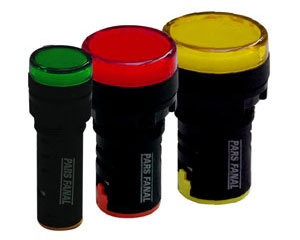

- چراغ سیگنال از نظر ابعاد با چند قطر استاندارد مختلف از جمله 8، 16، 22 و 30 میلیمتر تولید می شود که با توجه به محل نصب و کاربرد مورد نظر، کاربر آن را انتخاب کرده و سوراخی با همین ابعاد روی محل نصب ایجاد می کند. برای ایجاد این سوراخ معمولا از گردبر، پانچ یا لیزر استفاده می شود. رایج ترین و پرکاربرد ترین قطر چراغ سیگنال 16 و 22 میلیمتر می باشد که تقریبا در همه برند ها موجود است.
