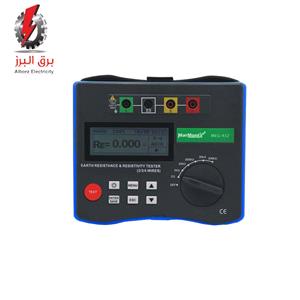

ارت سنج

در مهندسی برق، هیچ فاکتوری به اندازه «امپدانس مسیر خطا» در تضمین ایمنی تجهیزات و پرسنل تعیین‌کننده نیست. ارت سنج به عنوان ابزار مرجع در پایش عملکرد سیستم‌های حفاظتی، وظیفه بررسی صحت اتصال الکترودهای زمین به جرم کلی زمین را بر عهده دارد. برای درک عمیق اهمیت خرید ارت سنج مناسب، ابتدا باید ماهیت فیزیکی مقاومت خاک و رفتارهای گذرا (Transient) در سیستم‌های زمین را بررسی کنیم.

مکانیزم فیزیکی تست مقاومت زمین

تست مقاومت زمین با استفاده از یک ارت سنج، عملاً اندازه‌ گیری مقاومت تماسی خاک با الکترود است. طبق استانداردهای IEEE 81 و IEC 61557-5، مقاومت زمین تابعی از مقاومت ویژه خاک (Soil Resistivity)، نوع الکترود و آرایش فیزیکی سیستم ارتینگ است. زمانی که شما یک دستگاه ارت سنج را به کار می‌گیرید، دستگاه با تزریق جریان (AC) با فرکانس خاص به زمین و اندازه‌گیری افت ولتاژ بین الکترودها (روش افت پتانسیل یا Fall-of-Potential)، مقاومت واقعی سیستم را محاسبه می‌کند.

چرا استفاده از ارت سنج در صنایع استراتژیک اجباری است؟

1.  جلوگیری از ایجاد ولتاژ گام و بدنه: عدم پایش دقیق با ارت سنج می‌تواند منجر به بالا رفتن پتانسیل زمین در حین وقوع خطای اتصال کوتاه (Ground Fault) شده و ولتاژهای خطرناکی را روی بدنه تجهیزات ایجاد کند.
2.  حفاظت از تجهیزات حساس: در سیستم‌های PLC و ابزار دقیق، نویزهای فرکانس بالا تنها از طریق یک سیستم زمین با مقاومت بسیار پایین (استاندارد زیر ۵ اهم) تخلیه می‌شوند. یک ارت سنج دیجیتال با قابلیت تست در فرکانس‌های بالا، تنها ابزاری است که می‌تواند این کیفیت را تایید کند.
3.  پایش خوردگی الکترودها: با گذشت زمان، الکترودهای مدفون دچار خوردگی شده و مقاومت افزایش می‌یابد. تست دوره‌ای با دستگاه ارت سنج، تنها راه تشخیص افت عملکرد سیستم ارتینگ پیش از وقوع حادثه است.

تحلیل فنی رویکرد برندهای پیشرو در طراحی ارت سنج

برندهای معتبری مانند فلوک (Fluke) و هیوکی (Hioki) در کاتالوگ‌های فنی خود بر یک نکته کلیدی تاکید دارند: «تداخل جریان‌های سرگردان (Stray Currents) در خاک».

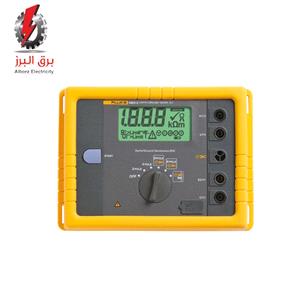

*   تکنولوژی فلوک: در طراحی ارت سنج‌های پیشرفته خود، از فیلترهای دیجیتالی پیشرفته استفاده می‌کند تا نویزهای حاصل از جریان‌های نشتی شبکه برق شهر (مثلاً فرکانس ۵۰ یا ۶۰ هرتز) را از سیگنال اندازه‌گیری تفکیک کند. این یعنی خرید ارت سنج فلوک نه فقط خرید یک برند، بلکه خرید یک الگوریتم پردازش سیگنال برای حذف خطای محیطی است.

*   نوآوری‌های هیوکی: هیوکی با تمرکز بر مفهوم "ارت سنج کلمپی"، استانداردی نو برای اندازه‌گیری در محیط‌های متراکم شهری تعریف کرده است. تحلیل‌های مهندسی هیوکی نشان می‌دهد که در سیستم‌های ارتینگ شبکه‌ای (Multi-grounded systems)، روش‌های سنتی کوبیدن میله خطای بالایی دارند و ارت سنج کلمپی هیوکی با استفاده از کوپلینگ مغناطیسی، بدون نیاز به قطع اتصالات، دقیق‌ترین گزارش را ارائه می‌دهد.

انتخاب ارت سنج

در فرآیند انتخاب و قیمت ارت سنج، نباید صرفاً به رنج اندازه‌گیری توجه کرد. یک ارت سنج حرفه ای باید قابلیت‌های زیر را در مستندات فنی خود داشته باشد:

*   قابلیت تست در فرکانس‌های غیرتجاری (برای جلوگیری از تداخل).

*   قابلیت ثبت داده (Data Logging) برای آنالیز روند تغییرات مقاومت زمین در طول فصول مختلف سال (تغییرات رطوبت خاک).

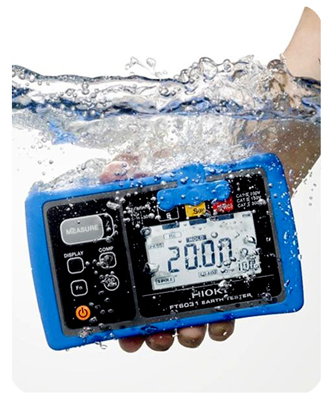

*   مقاومت بدنه مطابق با استاندارد IP (حفاظت در برابر نفوذ گرد و غبار و رطوبت در محیط‌های کارگاهی).

ارزیابی عملکرد ارت سنج در پروژه‌های میدانی

پس از درک اهمیت استراتژیک پایش زمین، اکنون باید به چگونگی اجرای تست با ارت سنج بپردازیم. دقت در انتخاب متد تست، همان‌قدر که به کیفیت دستگاه ارت سنج وابسته است، به مهارت کاربر در رعایت استانداردهای تست نیز بستگی دارد.

روش‌های کلاسیک و پیشرفته در تست مقاومت زمین

یک ارت سنج حرفه‌ای معمولاً از چندین روش برای اندازه‌گیری پشتیبانی می‌کند:

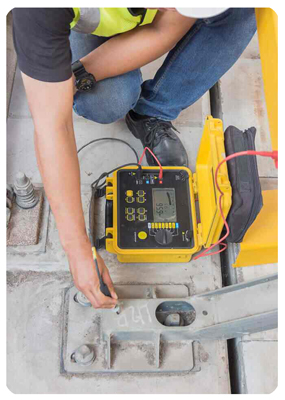

1.  روش سه سیمه (3-Pole Fall-of-Potential): این استانداردترین روش برای اندازه‌گیری مقاومت الکترود زمین است. در این متد، دو الکترود کمکی (جریان و پتانسیل) در فواصل مشخص از الکترود اصلی کوبیده می‌شوند. ارت سنج با تزریق جریان از طریق الکترود جریان و سنجش افت ولتاژ بین الکترود پتانسیل، مقاومت را طبق قانون اهم محاسبه می‌کند. چالش اصلی در این روش، تداخل نویزهای صنعتی است که ارت سنج‌های دیجیتال مدرن با تغییر فرکانس تزریق جریان، آن را فیلتر می‌کنند.

2.  روش ۴ سیمه (4-Pole): در مواردی که مقاومت زمین بسیار کم است (کمتر از ۱ اهم)، مقاومت سیم‌های رابط می‌تواند باعث خطا شود. در این حالت، استفاده از یک ارت سنج با قابلیت ۴ سیمه، اثر مقاومت کابل‌ها را از نتیجه نهایی حذف می‌کند.

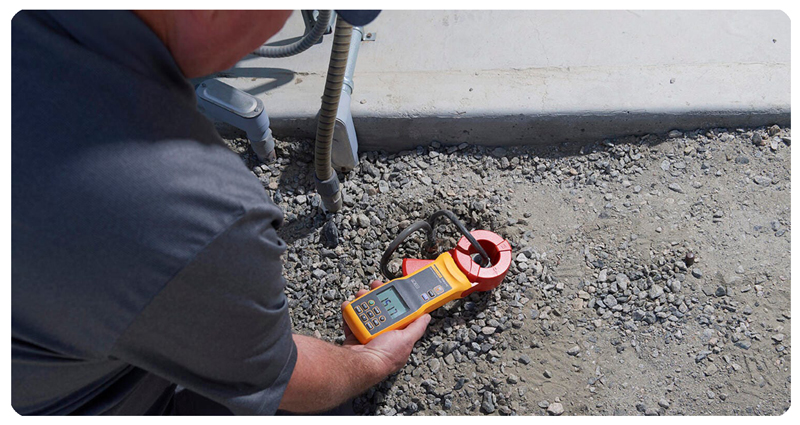

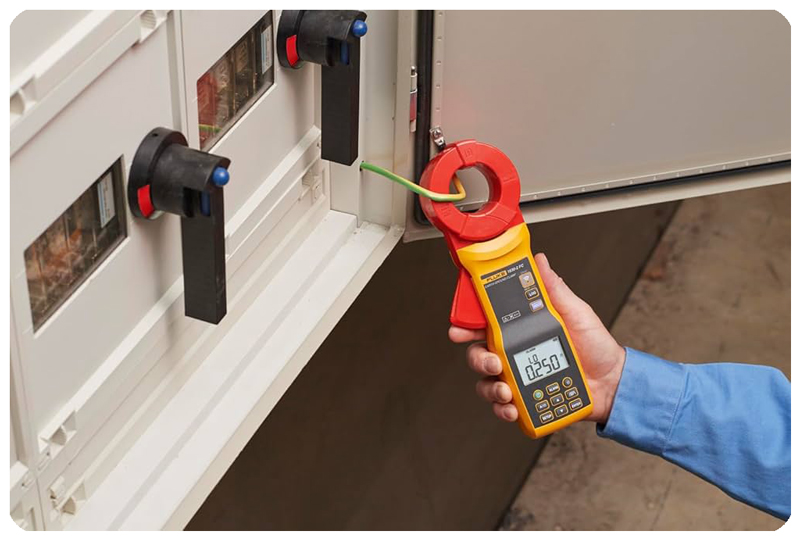

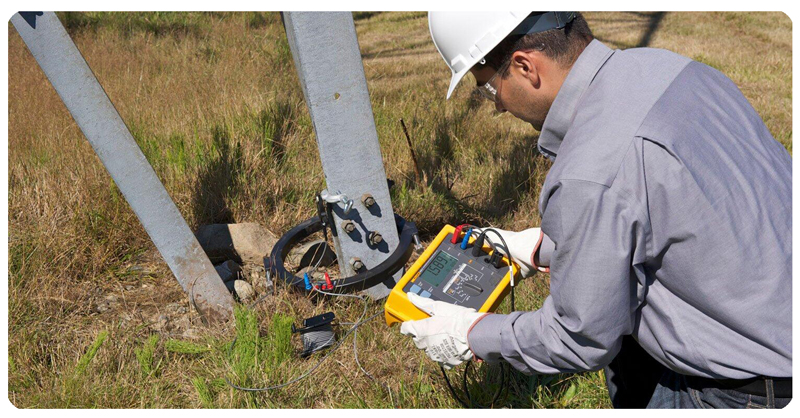

3.  روش تست بدون میله یا کلمپی (Stakeless Testing): این روش که توسط ارت سنج‌های کلمپی انجام می‌شود، انقلابی در بازرسی دکل‌های انتقال نیرو است. در این حالت، ارت سنج با ایجاد یک ولتاژ القایی در حلقه زمین و اندازه‌گیری جریان جاری، مقاومت حلقه را محاسبه می‌کند. این روش برای سیستم‌های ارتینگ مش‌بندی شده (Grid Grounding) بسیار سریع و دقیق است.

جایگاه برندهای میان‌رده: ارت سنج یونیتی و مستک

بسیاری از مهندسان با این سوال مواجه‌اند که آیا برای پروژه‌های عمومی، حتماً باید به سراغ برندهای لوکس رفت؟ پاسخ در تحلیل عملکرد برندهای یونیتی (UNI-T) و مستک (Mastech) نهفته است:

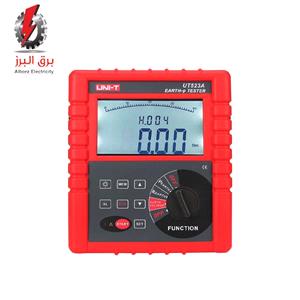

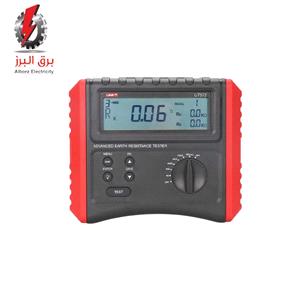

*   ارت سنج یونیتی: این برند با تمرکز بر کاربردپذیری، توانسته است بازه وسیعی از نیازهای بازار را پوشش دهد. ارت سنج‌های دیجیتال یونیتی برای محیط‌های ساختمانی و صنعتی سبک که در آن‌ها دسترسی به زمین برای کوبیدن میله فراهم است، عملکردی بسیار قابل اعتماد دارند. قیمت مناسب ارت سنج یونیتی در کنار کالیبراسیون راحت، آن را به گزینه‌ای ایده‌آل برای تیم‌های اجرایی تبدیل کرده است که به طور مداوم با تغییر لوکیشن پروژه روبرو هستند.

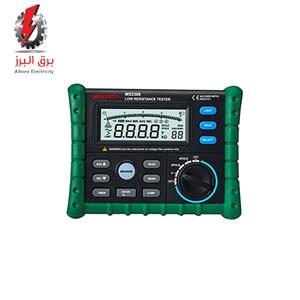

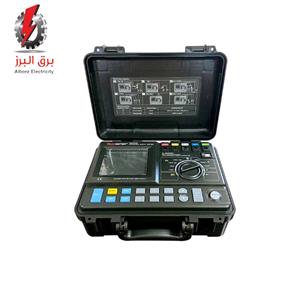

*   ارت سنج مستک: برند مستک در تولید ارت سنج‌های آنالوگ و دیجیتال با بدنه مقاوم (Rugged Design) شهرت دارد. اگر در پروژه‌ای کار می‌کنید که شرایط محیطی دشوار است، خرید ارت سنج مستک به دلیل ساختار بدنه مستحکم و طول عمر بالای پراب‌ها، هوشمندانه است. مستک در مدل‌های پیشرفته خود، سیستم‌های مدیریت حافظه داخلی را گنجانده است که به مهندس اجازه می‌دهد نتایج بیش از ۱۰۰ تست را ذخیره کرده و سپس به نرم‌افزار منتقل کند.

نکات مهندسی برای افزایش دقت اندازه‌گیری با ارت سنج

برای اینکه خروجی دستگاه ارت سنج شما قابل استناد در گزارش‌های فنی باشد، رعایت نکات زیر الزامی است:

*   پاکسازی محل کوبیدن میله: افزایش رطوبت خاک اطراف میله‌های کمکی (در صورت امکان)، مقاومت تماسی را کاهش داده و خطای ارت سنج را به حداقل می‌رساند.

*   فاصله میله‌های کمکی: در روش ۳ سیمه، اگر فاصله میله‌های پتانسیل و جریان از الکترود اصلی طبق جدول استاندارد دستگاه رعایت نشود، "تداخل ناحیه مقاومت" رخ می‌دهد که نتیجه ارت سنج را به شدت منحرف می‌کند.

*   تداخل مغناطیسی: از عبور کابل‌های تست ارت سنج از مجاورت کابل‌های پرقدرت شبکه خودداری کنید، چرا که القای مغناطیسی می‌تواند مقادیر کاذب در نمایشگر دستگاه ارت سنج ایجاد کند.

راهنمای خرید، تحلیل قیمت و چک‌لیست انتخاب ارت سنج استاندارد

پس از بررسی مبانی فنی و روش‌های اجرای تست، در این بخش به عنوان جمع‌بندی، پارامترهای موثر در قیمت ارت سنج و نکات طلایی برای یک خرید موفق را تحلیل می‌کنیم. انتخاب نهایی میان برندهای فلوک، هیوکی، مستک، یونیتی و ... باید بر اساس ماهیت پروژه و دقت مورد نیاز صورت گیرد.
