فلوتر الکترونیکی سری N شیوا امواج دستگاهی مناسب جهت اتوماتیک کردن سیستم های پمپاژ مایعات رسانای جریان برق می باشد که در دو مدل زیر ارائه می گردد:
۱- مدل LMJN-W : حفاظت در برابر خشک کار کردن موتور
۲- مدل LMJN-T : کنترل سطح مایعات
فلوتر الکترونیکی مدل LMJN-W شیوا امواج
فلوتر الکترونیکی مدل LMJN-W شیوا امواج به منظور حفاظت در برابر خشک کار کردن موتور طراحی و ساخته شده است. این دستگاه دارای قابلیت تنظیم حساسیت دستگاه بر اساس مقاومت مایع (SENSITIVITY) می باشد و امکان تنظیم تاخیر زمان وصل و قطع رله (DELAY) برای آن وجود دارد.
این فلوتر الکترونیکی دارای 4 عدد نشانگر برای اعلام برق شبکه (AC)، وصل رله (REL)، سطح بالا (H) و سطح پایین (L) می باشد و به سادگی روی ریل و سطوح دیگر نصب می شود.
عملکرد فلوتر الکترونیکی مدل LMJN-W شیوا امواج

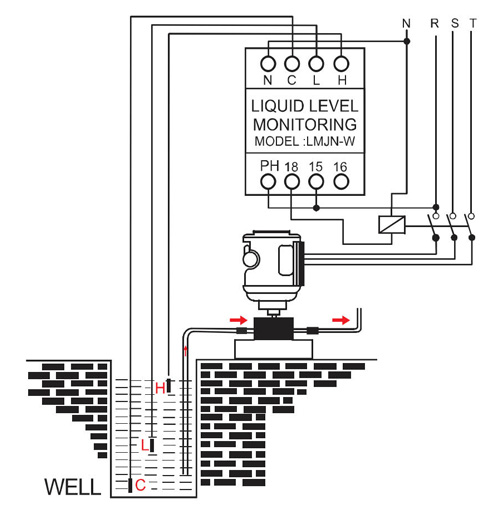

به محض وصل برق ورودی، نشانگر AC (سبز رنگ) روی دستگاه روشن می شود. پس از رسیدن سطح مایع به سنسور H، رله وصل (وصل ترمینال 15 به 18) و موتور شروع به کارکردن می کند و اگر سطح مایع پایین تر از سنسور L قرار گیرد رله قطع (قطع ترمینال 15 از 18) و موتور خاموش می شود.
تذکر 1 : تغییر وضعیت رله بعد از زمان تنظیم شده DELAY می باشد.
تذکر 2 : چنانچه سنسور مشترک C قطع گردد عملکرد دستگاه دچار اختلال شده و رله همیشه وصل می باشد.
