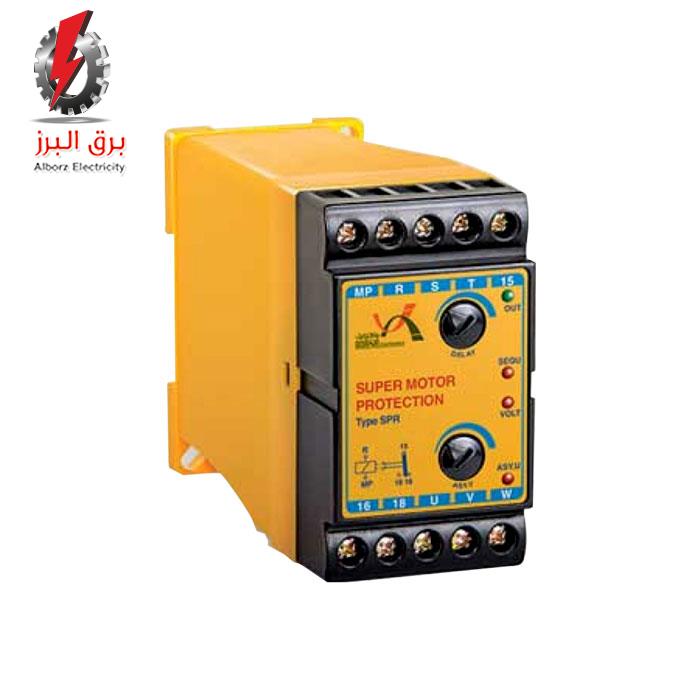

سوپر کنترل فاز حفاظت در برابر اتصال ناقص کنتاکتور برنا الکترونیک

MODEL : SPR



معرفی محصول

سوپر کنترل فاز حفاظت در برابر اتصال ناقص کنتاکتور برنا الکترونیک دارای قابلیت تنظیم زمان تاخیر در وصل از 0.5 تا 40 ثانیه می باشد و  تاخیر در قطع آن (در هنگام بروز خطا) ثابت 0.5 ثانیه است. این محصول دارای سیگنال های نمایشگر خطاهای مختلف و حالت عادی است.

۰ تومان
۲۶۵,۰۰۰ تومان
موجود
  • نقد و بررسی
  • مشخصات فنی
  • ویژگی ها
  • جدول ابعاد
  • محصولات مشابه
  • نظرات کاربران
  • سوپر کنترل فاز برنا الکترونیک

    سوپر کنترل فاز برنا الکترونیک مدل SPR جهت محافظت در برابر اتصال ناقص کنتاکتور، قطع فاز شبکه، افت ولتاژ شبکه، جابجایی فازها، تشخیص قطع فاز در سمت شبکه فشار قوی مورد استفاده قرار می گیرد. در‭ ‬بسیاری‭ ‬از‭ ‬موارد ‬عامل‭ ‬سوختن‭ ‬الکتروموتور‭ ‬اتصال‭ ‬ناقص‭ ‬کنتاکتهای‭ ‬کنتاکتور‭ ‬می‌باشد‭. ‬در‭ ‬سیستمهای‭ ‬معمولی‭ ‬چنین‭ ‬خطایی‭ ‬قابل‭ ‬تشخیص‭ ‬نمی‌باشد‭ ‬ولی‭ ‬ سوپر کنترل فاز برنا الکترونیک ‬چنین‭ ‬قابلیتی‭ ‬را‭ ‬دارد‭ ‬که‭ ‬با‭ ‬اتصال‭ ‬خروجی‭ ‬کنتاکتور‭ ‬یا‭ ‬سرهای‭ ‬موتور‭ ‬به‭ ‬ترمینال‌های‭ ‬U‭, ‬V‭, ‬W‭ ‬ در‭ ‬صورت‭ ‬قطع‭ ‬شدن‭ ‬فاز‭ ‬موتور،‭ ‬فرمان‭ ‬قطع‭ ‬داده‭ ‬شده‭ ‬و‭ ‬از‭ ‬کارکردن‭ ‬دوفاز‭ ‬موتور‭ ‬جلوگیری‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬



    LEDهای اعلام وضعیت سوپر کنترل فاز برنا الکترونیکسوپر کنترل فاز برنا الکترونیک

    OUT‭ ‬ : وصل‭ ‬خروجی‭ )‬قابل‭ ‬تنظیم‭ ‬از‭ ‬۵‭/‬۰‭ ‬تا‭ ‬۴۰‭ ‬ثانیه‭( ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

    ‭ : ‬SEQU‭ ‬توالی‭ ‬فاز‬‬‬‬‬‬

    : ‬VOLT‭ ‬کاهش‭ ‬ولتاژ‭ )‬کمتر‭ ‬از‭ ‬۳۰۰‭ ‬ولت)

    ASY.V‭ ‬ : عدم‭ ‬تقارن‭ ‬ولتاژ ‭ )‬قابل‭ ‬تنظیم‭ ‬از‭ ‬۵‭ ‬تا‭ ‬۲۰‭ ‬درصد‭(

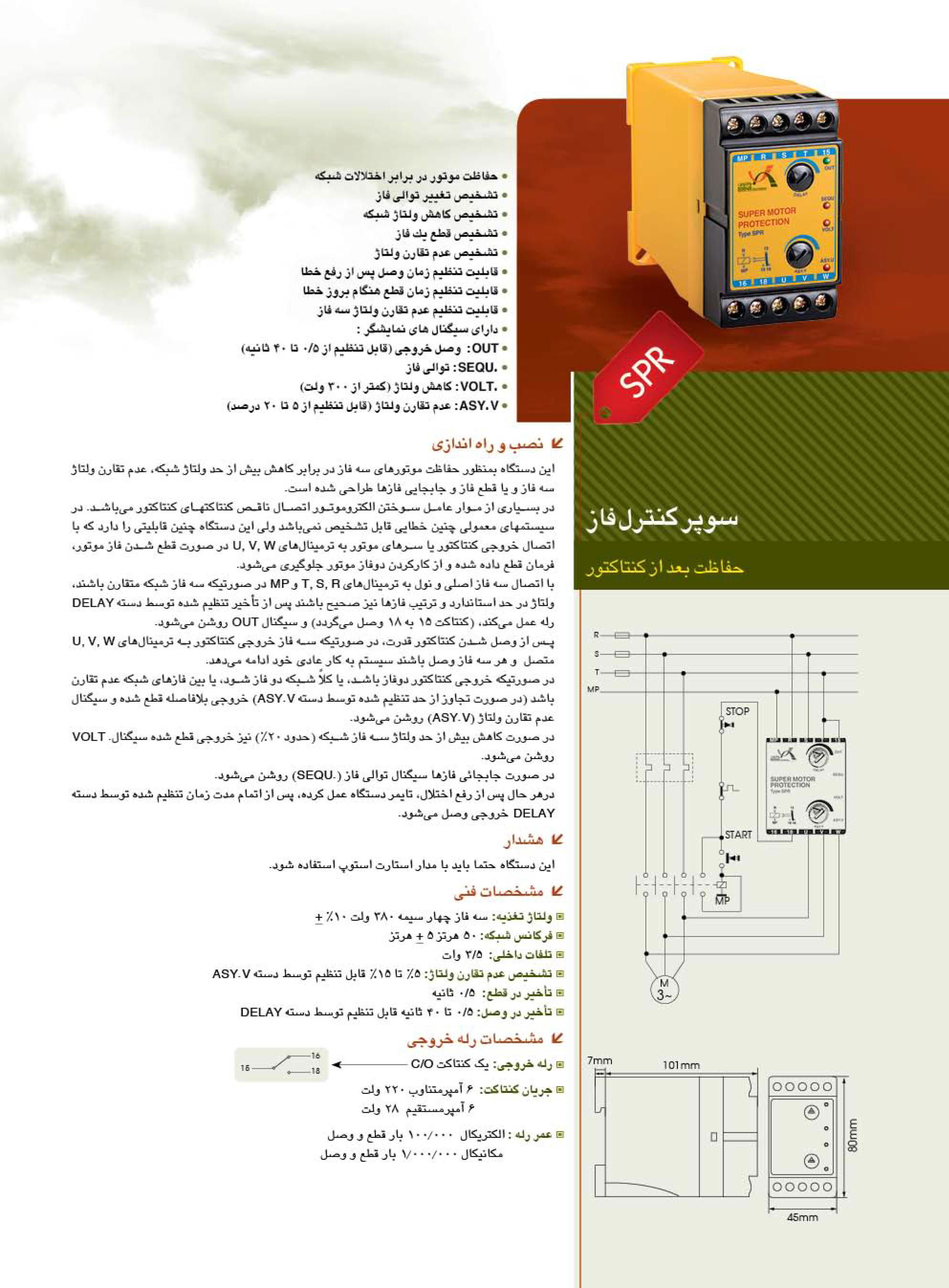

    نحوه نصب سوپر کنترل فاز برنا الکترونیک

    نحوه نصب سوپر کنترل فاز برنا الکترونیک به این صورت است که ‭ ‬سه‭ ‬فاز‭ و‭ ‬نول را‭ ‬به‭ ‬ترمینال‌های‭ ‬T‭, ‬S‭, ‬R‭ ‬ و‭‬MP‭‬  متصل می کنیم. اگر خطایی در شبکه وجود نداشته باشد یا به عبارتی ‬سه‭ ‬فاز‭ ‬شبکه‭ ‬متقارن‭ ‬باشند،‭ ‬ولتاژ‭ ‬در‭ ‬حد‭ ‬استاندارد‭ ‬و‭ ‬ترتیب‭ ‬فازها‭ ‬نیز‭ ‬صحیح‭ ‬باشند سوپر کنترل فاز شروع به زمان سنجی می کند و پس از سپری شدن ‬تاخیر‭ ‬تنظیم‭ ‬شده‭ ‬توسط‭ ‬کاربر ‬رله کنترل فاز ‬عمل‭ ‬می‌کند و کنتاکت 15 به 18 وصل می شود. در این حالت ‬سیگنال ‬OUT‭ ‬روشن‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ پس‭ ‬از‭ ‬وصل‭ ‬شدن‭ ‬کنتاکتور‭ ‬قدرت،‭ ‬در‭ ‬صورتیکه‭ ‬سه‭ ‬فاز‭ ‬خروجی‭ ‬کنتاکتور‭ ‬به‭ ‬ترمینال‌های‭ ‬U‭, ‬V‭, ‬W‭ ‬ متصل‭ ‬و‭ ‬هر‭ ‬سه‭ ‬فاز‭ ‬وصل‭ ‬باشند‭ ‬سیستم‭ ‬به‭ ‬کار‭ ‬عادی‭ ‬خود‭ ‬ادامه‭ ‬می‌دهد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
    در‭ ‬صورتیکه‭ ‬خروجی‭ ‬کنتاکتور‭ ‬دوفاز‭ ‬باشد،‭ ‬یا‭ ‬کلا‭ ‬شبکه‭ ‬دو‭ ‬فاز‭ ‬شود،‭ ‬یا‭ ‬بین‭ ‬فازهای‭ ‬شبکه‭ ‬عدم‭ ‬تقارن‭ ‬باشد خروجی‭ ‬بلافاصله‭ ‬قطع‭ ‬شده‭ ‬و‭ ‬سیگنال‭ ‬عدم‭ ‬تقارن‭ ‬ولتاژ‭ (‬ ASY.V‭) ‬روشن‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬


    نکته : این‭ ‬دستگاه‭ ‬حتما‭ ‬باید‭ ‬با‭ ‬مدار‭ ‬استارت‭ ‬استوپ‭ ‬استفاده‭ ‬شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬


  • مشخصات فنی
    مدل محافظ برق تابلویی
    SPR
    ولتاژ تغذیه
    380VAC / 50-60Hz
    جریان نامی رله
    6A/220VAC, 6A/28VDC
    تاخیر در وصل
    0.5-40Sec
    تاخیر در قطع
    0.5Sec
    کارآیی در دما
    20°C…+50°C-
    کارآیی در رطوبت
    15% تا 85%
    خروجی
    یک کنتاکت C/O

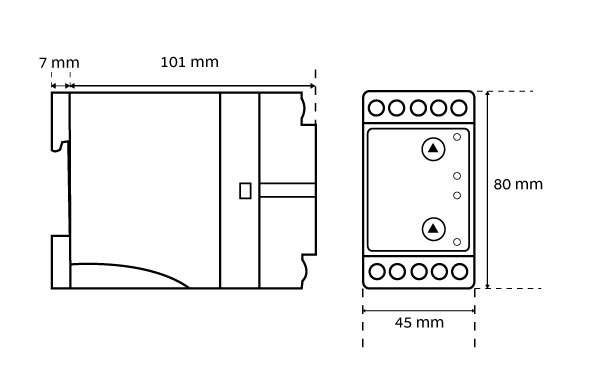

    ابعاد (mm)
    108*45*80
    IP
    20
    قطع برای کاهش ولتاژ
    300V
    قطع برای عدم تقارن
    5-15%
    سازندگان
    برنا الکترونیک
    گارانتی
    3 سال
  • ویژگی های سوپر کنترل فاز برنا الکترونیک

    حفاظت در برابر اتصال ناقص کنتاکتور

    قابلیت تنظیم زمان تاخیر در وصل

    قابلیت تنظیم عدم تقارن فاز ها

    تلفات داخلی : 3.5 وات

    IP = 20

    عمر رله : الکتریکال 100000 بار قطع و وصل / مکانیکال 1000000 بار قطع و وصل
