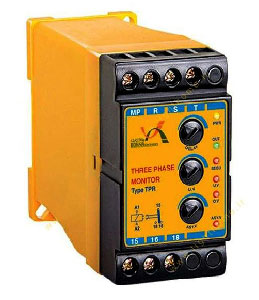

کنترل فاز مدل TPR برنا الکترونیک
کنترل فاز مدل TPR برنا الکترونیک با تشخیص تغییر توالی فاز، کاهش ولتاژ شبکه، افزایش ولتاژ شبکه و قطع یک فاز جهت محافظت موتور در برابر اختلالات شبکه مورد استفاده قرار می گیرد.
کنترل فاز مدل TPR برنا الکترونیک دارای 6 LED اعلام وضعیت (تغذیه ورودی، حالت عادی (وصل خروجی)، توالی فاز ها، عدم تقارن ولتاژ سه فاز، افت ولتاژ، افزایش ولتاژ) و قابلیت تنظیم آندر ولتاژ، زمان وصل پس از رفع خطا، عدم تقارن ولتاژ سه فاز می باشد. از دیگر ویژگی های این محصول می توان به عملکرد دقیق و سریع در هنگام بروز خطا اشاره کرد.
نحوه نصب کنترل فاز برنا الکترونیک
نحوه نصب کنترل فاز برنا الکترونیک به این صورت است که باید سه فاز شبکه را به ترمینال های R , S , T و نول را به ترمینال MP متصل کنید. دقت کنید که نول تابلو دقیقا به نول شبکه وصل شده باشد. در این حالت چراغ سیگنال PWR روشن می شود و دستگاه شروع به کار می کند. پس از اتمام زمان تاخیر تنظیم شده توسط کاربر، چراغ سیگنال OUT روشن شده و رله داخلی دستگاه وصل می‌شود. ترمینال‌های ۱۵ و ۱۸ مانند شستی استوپ با بوبین کنتاکتور سری شوند. کنترل فاز مدل TPR برنا الکترونیک دارای قابلیت تنظیم کاهش ولتاژ شبکه از ۵٪ تا ۲۰٪ می باشد. در این صورت بروز هرگونه خطا چراغ سیگنال مربوط به آن روشن شده و رله قطع می گردد.
نکته : در صورتیکه پس از راه‌اندازی دستگاه، سیگنال SEQU روشن باشد، باید جای دو فاز روی دستگاه جا به جا شود.
LEDهای اعلام وضعیت کنترل فاز برنا الکترونیک
PWR : تغذیه ورودی
OUT : وصل خروجی )قابل تنظیم از ۵/۰ تا ۴۰ ثانیه(
: SEQUعدم توالی فاز
U.V : کاهش ولتاژ )قابل تنظیم از ۵ تا ۲۰ درصد(
O.V : (بیشتر از 440 ولت)
ASY.V : تقارن ولتاژ )قابل تنظیم از 300 تا 360 ولت(
