کنترل فاز
کنترل فاز یکی از انواع تجهیزات حفاظتی تابلویی بسیار پرکاربرد در کلیه مراکز صنعتی می باشد که به منظور حفاظت تجهیزات الکتریکی در برابر افزایش و کاهش ولتاژ، قطع شدن یکی از فازها، جابجایی و یا عدم تقارن فازها مورد استفاده قرار می گیرد. عملکرد این دستگاه به این صورت است که هنگام بروز خطا، کنترلر عمل می کند و مدار را به سرعت قطع می کند، پس از رفع مشکل و برگشت به حالت عادی نیز ، دستگاه زمان سنجی را آغاز می کند و بعد از گذشت زمان مشخص رله وصل خواهد شد.
شرکت شیوا امواج که از برندهای شناخته شده در زمینه تولید تجهیزات برق صنعتی و رله های صنعتی است، انواع مختلفی کنترل فاز و کنترل فاز بار تولید می کند. در این بخش قصد داریم به معرفی، ویژگی ها و نحوه نصب سوپر کنترل فاز دیجیتال سری N شیوا امواج بپردازیم.

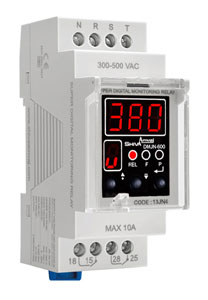

سوپر کنترل فاز دیجیتال سری N شیوا امواج
سوپر کنترل فاز دیجیتال سری N شیوا امواج با بهره گیری از تکنولوژی روز دنیا و استفاده از سیستم میکروپرسسوری جهت کنترل بسیار دقیق اختلالات برق شبکه (افزایش و کاهش ولتاژ، عدم توالی (جابجایی) و عدم تقارن فازها، قطع هرکدام از فازها)، توسط این برند معتبر ایرانی طراحی و تولید شده است.
این دستگاه دارای بدنه بسیار کوچک قابل نصب بر روی ریل، با ابعاد 65*90*36 میلیمتر و وزن 123 گرم است و درجه حفاظتی آن IP30 می باشد.
سوپر کنترل فاز دیجیتال سری N شیوا امواج دارای قابلیت نمایش ولتاژ شبکه، خطاها و پیغام های تنظیمی می باشد. سه عدد ال ای دی حالت های وصل رله (REL)، قطع فاز (F) و جابجایی فاز (P) را اعلام می کنند.
نحوه نصب سوپر کنترل فاز دیجیتال سری N شیوا امواج

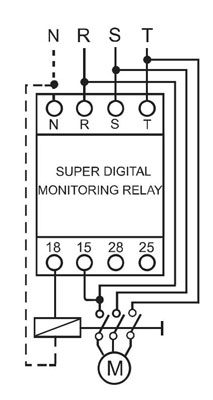

ابتدا سوپر کنترل فاز دیجیتال سری N شیوا امواج را در داخل تابلو یا مکان مورد نظر نصب کنید و سیم کشی آن را مطابق شکل زیر انجام دهید.
