تایمر استارت مجدد سری M شیوا امواج
شیوا امواج یکی از برندهای معتبر ایرانی در زمینه تولید انواع رله های برق صنعتی است و کلیه محصولات آن با 3 سال ضمانت رسمی و تعویض بدون سوال در خدمت صنعت برق کشور می باشد. در این بخش قصد داریم به معرفی ویژگی ها، نحوه نصب و بهره برداری و مشخصات فنی تایمر استارت مجدد سری M از این برند بپردازیم.

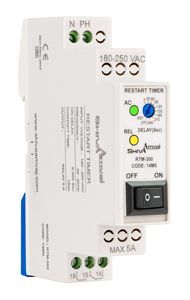

تایمر استارت مجدد شیوا امواج وسیله ای مطمئن برای محافظت و ایمنی در هنگام وصل مجدد برق می باشد. رله خروجی این دستگاه با وصل برق ورودی با تاخیر قابل تنظیم از 5 ثانیه تا 5 دقیقه به مدت 1 ثانیه وصل می شود. کنتاکت باز این رله در مسیر فرمان کنتاکتور اصلی (توزیع) که دارای مدار خود نگه دار می باشد قرار می گیرد.

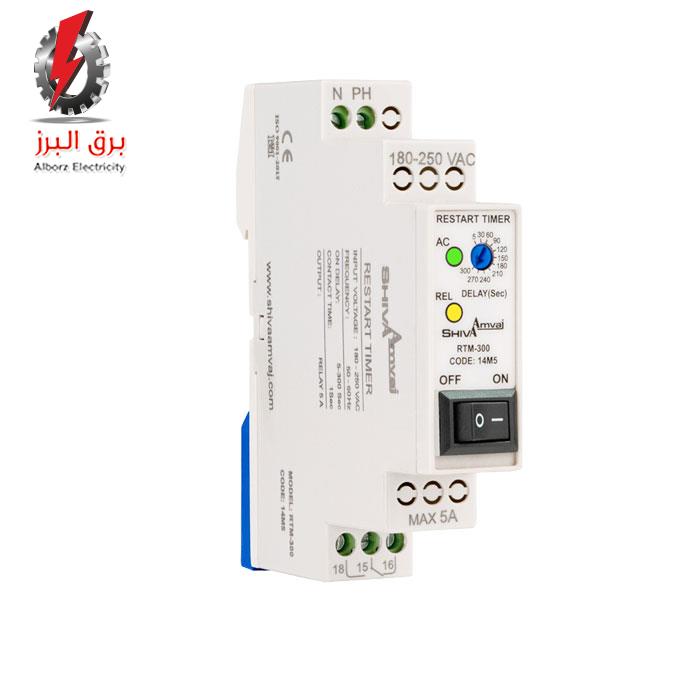

این تایمر دارای آلارم با صدای مخصوص قبل از وصل رله می باشد. 2 عدد نشانگر برای اعلام برق شبکه (AC) و وصل رله (REL) و پیچ تنظیم زمان بر روی دستگاه تعبیه شده است. کلید ON/OFF نیز امکان فعال و غیر فعال کردن دستگاه را فراهم می کند.
این تایمر از کیفیت و دقت بالایی برخوردار است و عدم تغییر زمان تنظیم شده در اثر ضربات کنتاکتور تابلو از دیگر ویژگی های آن می باشد.
کارایی دستگاه در دمای 20- تا 65+ درجه سانتی گراد و رطوبت 70% است.

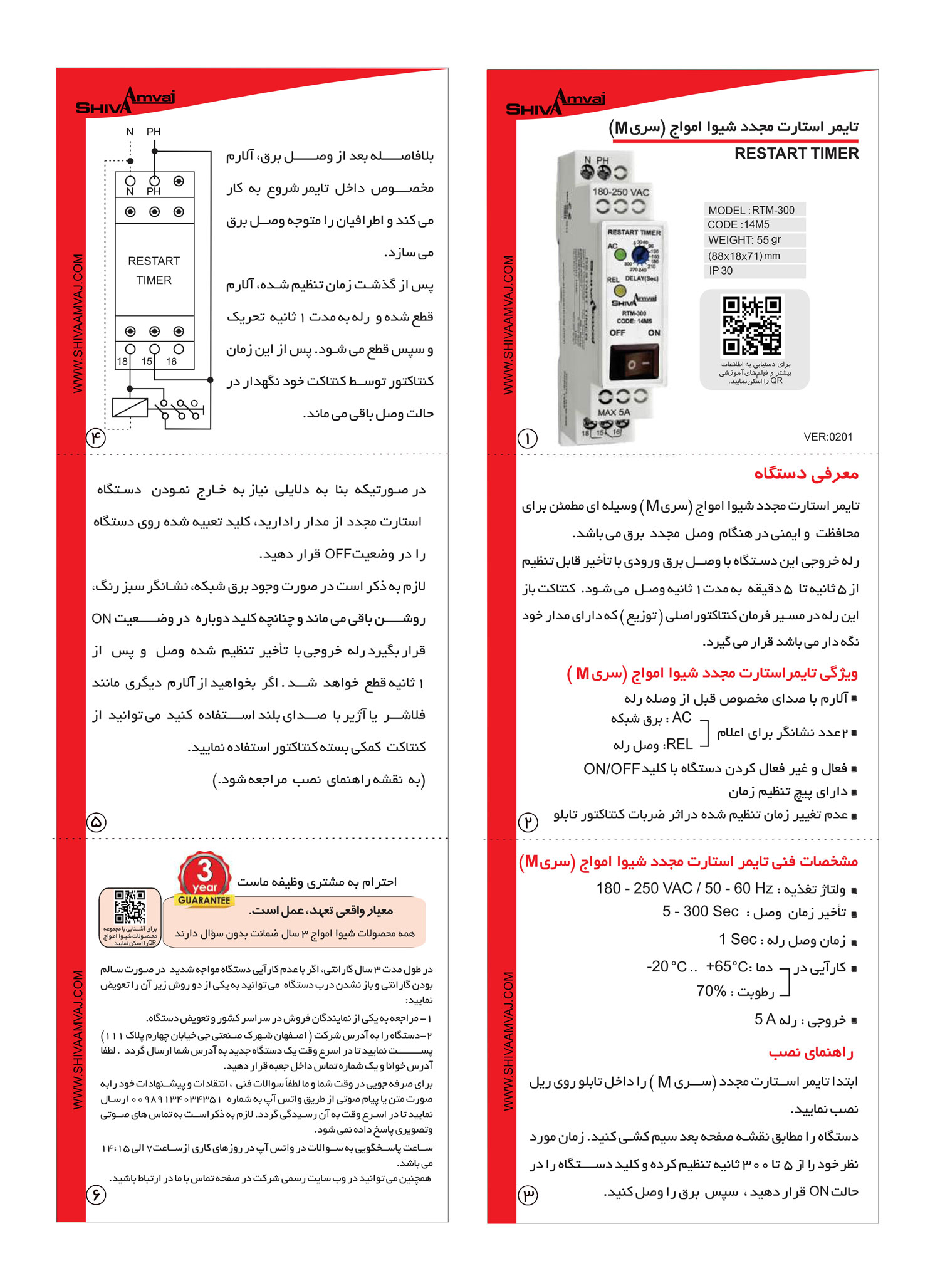

راهنمای نصب تایمر استارت مجدد سری M شیوا امواج
ابتدا تایمر استارت مجدد سری M شیوا امواج را داخل تابلو روی ریل نصب نمایید و دستگاه را مطابق نقشه سیم کشی کنید.
زمان مورد نظر خود را از 5 تا 300 ثانیه تنظیم کرده و کلید دستگاه را در حالت ON قرار دهید، سپس برق را وصل کنید.
بلافاصله بعد از وصل برق، آلارم مخصوص داخل تایمر شروع به کار می کند و اطرافیان را متوجه وصل برق می سازد.
پس از گذشت زمان تنظیم شده، آلارم قطع شده و رله به مدت 1 ثانیه تحریک و سپس قطع می شود. پس از این زمان کنتاکتور توسط کنتاکت خود نگهدار در حالت وصل باقی می ماند.
در صورتیکه بنا به دلایلی نیاز به خارج نمودن دستگاه استارت مجدد از مدار را دارید، کلید تعبیه شده روی دستگاه را در وضعیت OFF قرار دهید. لازم به ذکر است در صورت وجود برق شبکه، نشانگر سبز رنگ، روشن باقی می ماند و چنانچه کلید دوباره در وضعیت ON قرار بگیرد رله خروجی با تاخیر تنظیم شده وصل و پس از 1 ثانیه قطع خواهد شد. اگر بخواهید از آلارم دیگری مانند فلاشر یا آژیر با صدای بلند استفاده کنید می توانید از کنتاکت کمکی بسته کنتاکتور استفاده نمایید.
