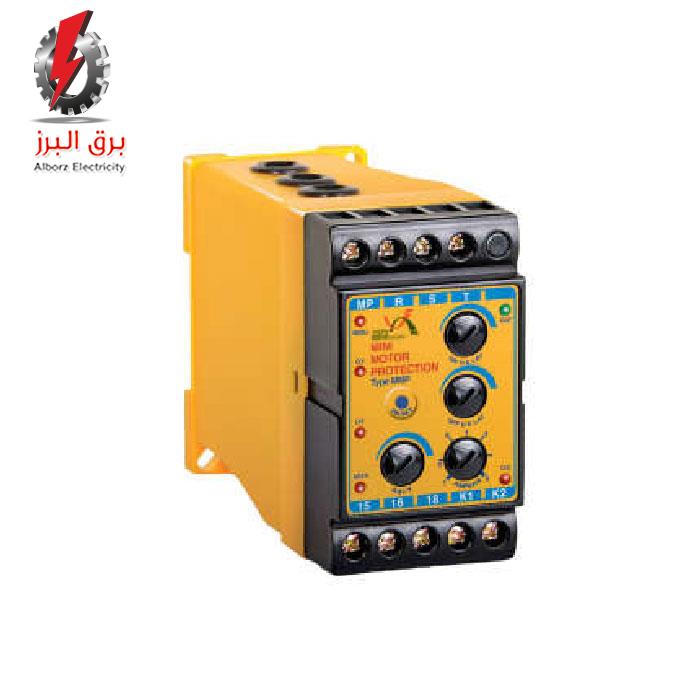

کنترل فاز و بار برنا الکترونیک

MODEL : MMP



معرفی محصول

کنترل فاز و بار برنا الکترونیک یکی از انواع تجهیزات حفاظتی الکتروموتورهای سه فاز می باشد. این محصول می تواند جایگزین مناسبی برای بی متال باشد. کنترل فاز و بار برنا الکترونیک دارای دو عملکرد قفل شونده و اتوماتیک می باشد.

۰ تومان
۳۵۰,۰۰۰ تومان
موجود
  • نقد و بررسی
  • مشخصات فنی
  • ویژگی ها
  • جدول ابعاد
  • محصولات مشابه
  • نظرات کاربران
  • کنترل فاز و بار برنا الکترونیک

    کنترل فاز و بار برنا الکترونیک مدل MMP با قابلیت تشخیص‭ ‬تغییر‭ ‬توالی‭ ‬فاز‬‬‬، افزایش و کاهش‭ ‬ولتاژ‭ ‬شبکه‬‬‬، تشخیص قطع‭ ‬یک‭ ‬فاز‬‬‬ و عدم تقارن ولتاژ شبکه، در‭ ‬هنگام‭ ‬بروز‭ ‬خطا‬‬‬‬‬ با قطع سریع مدار از الکتروموتورهای سه فاز محافظت می کند. کنترل فاز و بار برنا الکترونیک دارای پیچ تنظیم میزان عدم‭ ‬تقارن‭ ‬ولتاژ‭ ‬سه‭ ‬فاز‬‬‬‬‬‬، قابلیت تنظیم جریان 1 تا 60 آمپر، قابلیت تنظیم زمان قطع در هنگام بروز اضافه جریان و دارای قابلیت تنظیم زمان وصل از 0.5 تا 40 ثانیه می باشد.

    کنترل فاز و بار برنا الکترونیک دارای‭ ‬دو‭ ‬عملکرد‭ ‬قفل‭ ‬شونده‭ ‬و‭ ‬اتوماتیک‬‬‬‬‬‬ است. چراغ های سیگنال این محصول جهت اعلام خطاهای مختلف و حالت عادی تعبیه شده اند:

    ‭‬SEQU : توالی‭ ‬فاز‬‬

    O.V : افزایش‭ ‬ولتاژ‭ )‬بیشتر‭ ‬از‭ ‬۴۴۰‭ ‬ولت‭( ‬‬‬‬‬‬‬

    U.V : کاهش‭ ‬ولتاژ‭ )‬کمتر‭ ‬از‭ ‬۳۰۰‭ ‬ولت‭( ‬‬‬‬‬‬‬

    ASY.V : عدم‭ ‬تقارن‭ ‬ولتاژ‭ )‬قابل‭ ‬تنظیم‭ ‬از‭ ‬۵‭ ‬تا‭ ‬۲۰‭ ‬درصد‭( ‬‬‬‬‬‬‬‬‬‬‬

     O.C : اضافه‭ ‬جریان‭ )‬در‭ ‬رنج‌های‭ ‬۳۰،‭ ‬۱۶،‭ ‬۵‭ ‬و‭ ‬۶۰‭ ‬آمپر‭( ‬‬‬‬‬‬‬‬‬‬‬

    OUT : وصل‭ ‬خروجی‭)‬قابل‭ ‬تنظیم‭ ‬از‭ ‬۰/۵ ‬تا‭ ‬۴۰‭ ‬ثانیه‭( ‬‬‬‬‬‬‬‬‬‬‬



    نحوه نصب کنترل فاز و بار برنا الکترونیککنترل فاز بار برنا الکترونیک

    نحوه نصب کنترل فاز و بار برنا الکترونیک به این صورت است که نول را به ترمینال MP و فازها را به ترمینال های R , S , T متصل می کنیم. ترمینال‌های‭ ‬۱۵‭ ‬و‭ ‬۱۸‭ ‬مانند‭ ‬شستی‭ ‬استوپ‭ ‬با‭ ‬بوبین‭ ‬کنتاکتور‭ ‬سری‭ ‬شوند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬ و سیم‌های‭ ‬جریان‭ ‬از‭ ‬داخل‭ ‬لوله‌های‭ ‬دستگاه‭ ‬عبور‭ ‬نمایند‭.‬‬‬‬‬‬‬‬‬
    با اتصال منبع تغذیه دستگاه شروع به کار می کند. پس از سپری شدن زمان تاخیر در وصل سیگنال OUT روشن شده و رله وصل می شود. اگر هر کدام از اختلالات ولتاژی که در بالا به آن اشاره کردیم رخ دهد، سیگنال خطای مربوطه روشن می شود و همزمان سیگنال خروجی خاموش و رله قطع می شود.
    ‬مدت‭ ‬زمان‭ ‬راه‌اندازی‭ ‬باید‭ ‬توسط‭ ‬پیچ‭ (‬OFF DELAY‭) ‬تنظیم‭ ‬شود‭ ‬تا‭ ‬در‭ ‬زمان‭ ‬راه‌اندازی موتور،‭ ‬خروجی‭ ‬قطع‭ ‬نشود.  ‬اگر ‬در‭ ‬مدت‭ ‬زمانی که توسط کاربر تعیین شده است،‭ ‬موتور‭ ‬راه‌اندازی‭ ‬شود،‭ ‬سیگنال‭ ‬O.C‭ ‬ خاموش‭ ‬شده‭ ‬و‭ ‬رله‭ ‬خروجی‭ ‬قطع‭ ‬نمی‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
    اگر جریان راه اندازی موتور بیشتر از مقدار تنظیم شده توسط کاربر باشد، سیگنال O.C روشن شده و درصورت باقی ماندن خطای جریانی پس از اتمام زمان OFF DELAY سیگنال OUT خاموش شده و رله داخلی دستگاه قطع میگردد.

    کاربرد ترمینال های K1 و K2

    اگر ‬ترمینال‌های‭ ‬K1‭ ‬و‭ ‬K2‭ ‬به‭ ‬هم‭ ‬متصل‭ ‬باشند،‭ ‬پس‭ ‬از‭ ‬برطرف‭ ‬شدن‭ ‬خطای‭ ‬جریانی،‭ ‬دستگاه‭ ‬باید‭ ‬بوسیله‭ ‬دکمه‭ ‬RESET‭ ‬ راه‌اندازی‭ ‬شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ و اگر ‬ترمینال‌های‭ ‬K1‭ ‬و‭ ‬K2‭ ‬به‭ ‬هم‭ ‬متصل‭ ‬نباشند،‭ ‬پس‭ ‬از‭ ‬برطرف‭ ‬شدن‭ ‬خطای‭ ‬جریانی،‭ ‬دستگاه‭ ‬زمان سنجی‭ ‬را‭ ‬آغاز‭ ‬کرده‭ ‬و‭ ‬پس‭ ‬از‭ ‬زمان‭ ‬تنظیم‭ ‬شده‭ ‬توسط‭ ‬دسته‭ ‬ON DELAYرله‭ ‬وصل‭ ‬می‌شود‭.


  • مشخصات فنی
    حد جریان
    1-5A, 4-16A, 12-30A, 23-60A
    مدل محافظ برق تابلویی
    MMP
    ولتاژ تغذیه
    380VAC / 50-60Hz
    جریان نامی رله
    6A/220VAC, 6A/28VDC
    تاخیر در وصل
    0.5-40Sec
    تاخیر در قطع
    0.5-20Sec
    کارآیی در دما
    20°C…+50°C-
    کارآیی در رطوبت
    15% تا 85%
    خروجی
    یک کنتاکت C/O

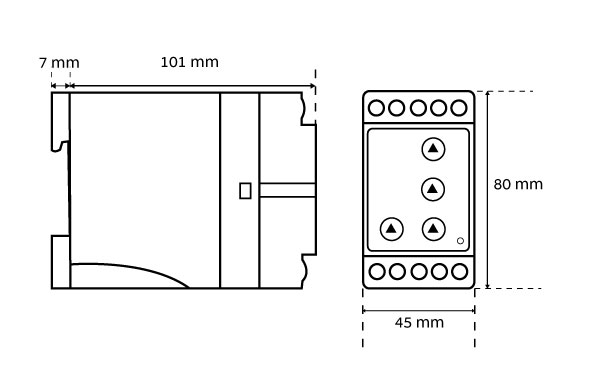

    ابعاد (mm)
    108*45*80
    IP
    20
    سازندگان
    برنا الکترونیک
    گارانتی
    3 سال
  • ویژگی های کنترل فاز و بار برنا الکترونیک

    دارای‭ ‬دو‭ ‬عملکرد‭ ‬قفل‭ ‬شونده‭ ‬و‭ ‬اتوماتیک‬‬‬‬‬‬

    محافظت‭ ‬موتور‭ ‬در‭ ‬برابر‭ ‬اختلالات‭ ‬شبکه‬‬‬‬‬

    تلفات داخلی = 3 وات

    IP = 20

    عمر رله : الکتریکال 100000 بار قطع و وصل / مکانیکال 1000000 بار قطع و وصل
