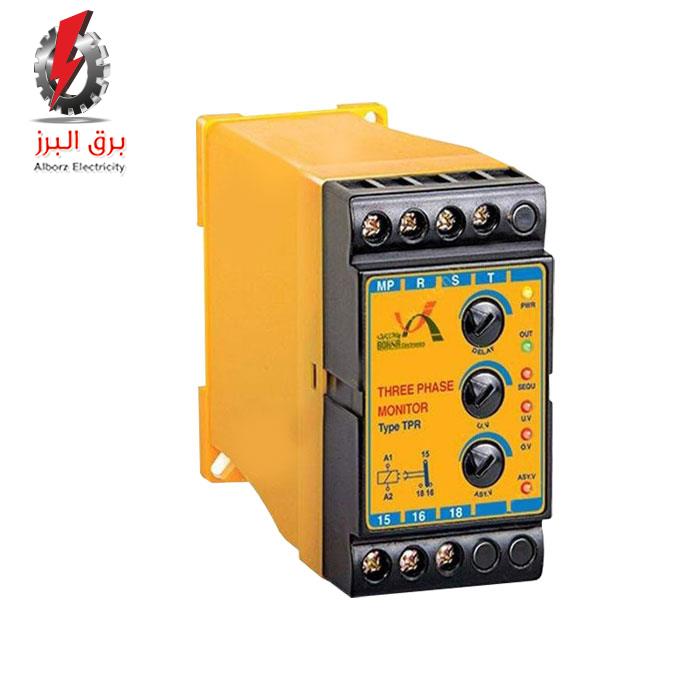

کنترل فاز 6 LED با قابلیت تنظیم آندر ولتاژ برنا الکترونیک

MODEL : TPR



معرفی محصول

کنترل فاز 6 LED برنا الکترونیک جهت حفاظت مدار در برابر اختلالات ولتاژ شبکه مورد استفاده قرار میگیرد. این محصول دارای حفاظت اضافه ولتاژ و کاهش ولتاژ قابل تنظیم می باشد.

۰ تومان
۲۴۰,۰۰۰ تومان
موجود
  • نقد و بررسی
  • مشخصات فنی
  • ویژگی ها

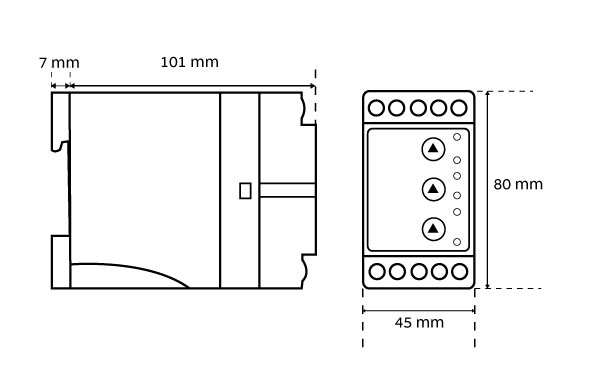

  • جدول ابعاد
  • محصولات مشابه
  • نظرات کاربران
  • کنترل فاز مدل TPR برنا الکترونیک

    کنترل فاز مدل TPR برنا الکترونیک با تشخیص‭ ‬تغییر‭ ‬توالی‭ ‬فاز‬‬‬، ‬کاهش‭ ‬ولتاژ‭ ‬شبکه‬‬‬، ‬افزایش‭ ‬ولتاژ‭ ‬شبکه‬‬‬ و ‬قطع‭ ‬یک‭ ‬فاز‬‬‬ جهت محافظت‭ ‬موتور‭ ‬در‭ ‬برابر‭ ‬اختلالات‭ ‬شبکه‬‬‬‬‬ مورد استفاده قرار می گیرد.
    کنترل فاز مدل TPR برنا الکترونیک دارای 6 LED اعلام وضعیت (تغذیه ورودی، حالت عادی (وصل خروجی)، توالی فاز ها، عدم تقارن ولتاژ سه فاز، افت ولتاژ، افزایش ولتاژ) و قابلیت تنظیم آندر ولتاژ، ‬زمان‭ ‬وصل‭ ‬پس‭ ‬از‭ ‬رفع‭ ‬خطا، عدم‭ ‬تقارن‭ ‬ولتاژ‭ ‬سه‭ ‬فاز‬‬‬‬‬‬ می باشد. از دیگر ویژگی های این محصول می توان به عملکرد دقیق و سریع‭ ‬در‭ ‬هنگام‭ ‬بروز‭ ‬خطا‬‬‬‬‬ اشاره کرد.

    کنترل فاز با قابلیت تنظیم آندر ولتاژ برنا الکترونیک



    نحوه نصب کنترل فاز برنا الکترونیک

    نحوه نصب کنترل فاز برنا الکترونیک به این صورت است که باید سه فاز شبکه را به ترمینال های R , S , T و نول را به ترمینال MP متصل کنید. دقت کنید ‬که‭ ‬نول‭ ‬تابلو‭ ‬دقیقا ‬به‭ ‬نول‭ ‬شبکه‭ ‬وصل‭ ‬شده‭ ‬باشد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ در این حالت چراغ سیگنال PWR روشن می شود و دستگاه شروع به کار می کند. پس‭ ‬از‭ ‬اتمام‭ ‬زمان تاخیر‭ ‬تنظیم‭ ‬شده توسط کاربر، چراغ سیگنال OUT روشن‭ ‬شده‭ ‬و‭ ‬رله‭ ‬داخلی‭ ‬دستگاه‭ ‬وصل‭ ‬می‌شود. ترمینال‌های‭ ‬۱۵‭ ‬و‭ ‬۱۸‭ ‬مانند‭ ‬شستی‭ ‬استوپ‭ ‬با‭ ‬بوبین‭ ‬کنتاکتور‭ ‬سری‭ ‬شوند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ کنترل فاز مدل TPR برنا الکترونیک دارای قابلیت تنظیم ‬کاهش‭ ‬ولتاژ‭ ‬شبکه‭ ‬از‭ ‬۵٪‭ ‬تا‭ ‬۲۰٪‭ ‬می باشد. در این صورت بروز هرگونه خطا چراغ سیگنال مربوط به آن روشن شده و رله قطع می گردد.

    نکته : در‭ ‬صورتیکه‭ ‬پس‭ ‬از‭ ‬راه‌اندازی‭ ‬دستگاه،‭ ‬سیگنال‭ ‬SEQU‭ ‬روشن‭ ‬باشد،‭ ‬باید ‬جای‭ ‬دو‭ ‬فاز‭ ‬روی‭ ‬دستگاه‭ ‬جا‭ ‬به‭ ‬جا‭ ‬شود.


    LEDهای اعلام وضعیت کنترل فاز برنا الکترونیک

    PWR‬ : تغذیه‭ ‬ورودی‬‬‬

    OUT : وصل‭ ‬خروجی‭ )‬قابل‭ ‬تنظیم‭ ‬از‭ ‬۵‭/‬۰‭ ‬تا‭ ‬۴۰‭ ‬ثانیه‭( ‬‬‬‬‬‬‬‬‬‬‬‬‬

    :‬ SEQU‬عدم‭ ‬توالی‭ ‬فاز‬‬‬‬‬

    U‭.‎‬V‭‬‭‬ : کاهش‭ ‬ولتاژ‭ )‬قابل‭ ‬تنظیم‭ ‬از‭ ‬۵‭ ‬تا‭ ‬۲۰‭ ‬درصد‭( ‬‬‬‬‬‬‬‬‬‬‬‬‬

    O‭.‎‬V ‬: (بیشتر از 440 ولت)‬‬‬‬‬‬‬‬‬‬

    ASY.V  : ‬تقارن‭ ‬ولتاژ‭ )‬قابل‭ ‬تنظیم‭ ‬از ‬300 تا 360 ولت‭( ‬‬‬‬‬‬‬‬‬‬‬‬


  • مشخصات فنی
    مدل محافظ برق تابلویی
    TPR
    ولتاژ تغذیه
    380VAC / 50-60Hz
    جریان نامی رله
    6A/220VAC, 6A/28VDC
    تاخیر در وصل
    0.5-40Sec
    کارآیی در دما
    20°C…+50°C-
    کارآیی در رطوبت
    15% تا 85%
    خروجی
    یک کنتاکت C/O
    ابعاد (mm)
    108*45*80
    IP
    20
    قطع برای کاهش ولتاژ
    300-360V
    قطع برای عدم تقارن
    5-20%
    سازندگان
    برنا الکترونیک
    گارانتی
    3 سال
  • ویژگی های کنترل فاز 6 LED با قابلیت تنظیم آندر ولتاژ برنا الکترونیک

    دارای استاندارد CE اروپا

    امکان تنظیم سه پارامتر تاخیر در وصل، عدم تقارن فازها و افت ولتاژ سه فاز

    دارای LED های اعلام وضعیت

    تلفات داخلی : 3 وات

    عمر رله : الکتریکال 100000 بار قطع و وصل / مکانیکال 1000000 بار قطع و وصل
