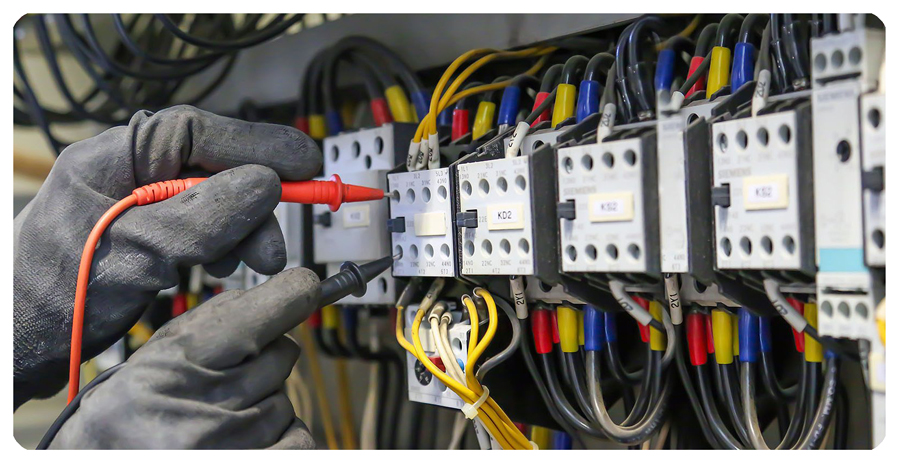

راهنمای جامع انتخاب کنتاکتور مناسب برای تابلو برق صنعتی

مقدمه

در طراحی و ساخت تابلو برق‌های صنعتی، یکی از مهم‌ترین اجزای مدار کنترل و فرمان، کنتاکتور است. این تجهیز وظیفه‌ی قطع و وصل مدار قدرت را از طریق تحریک الکترومغناطیسی بر عهده دارد و به مهندسان اجازه می‌دهد موتور، هیتر یا بارهای صنعتی را به‌صورت خودکار کنترل کنند.
کنتاکتور برخلاف تجهیزاتی مانند فیوز یا کلید اتوماتیک، نقش حفاظتی ندارد؛ اما انتخاب درست آن برای عملکرد ایمن، پایدار و قابل اعتماد تابلو برق حیاتی است. انتخاب نادرست می‌تواند باعث گرم‌شدن بیش از حد، جوش خوردن کنتاکت‌ها یا از کار افتادن بوبین شود. در ادامه، به‌صورت گام‌به‌گام نحوه‌ی انتخاب کنتاکتور مناسب برای تابلو برق صنعتی را بررسی می‌کنیم و در پایان، برندهای معتبر بازار ایران را نیز مرور خواهیم کرد.



چرا انتخاب کنتاکتور مناسب اهمیت دارد؟

کنتاکتور مستقیماً در مسیر توان الکتریکی بار قرار دارد و مسئول قطع و وصل مدار در شرایط کاری است. اگر کنتاکتور به‌درستی انتخاب نشود، ممکن است جریان راه‌اندازی موتور یا حرارت ناشی از عبور جریان بیش از حد باعث تخریب کنتاکت‌ها یا سوختن بوبین شود.
بنابراین، انتخاب کنتاکتور مناسب نقش کلیدی در افزایش طول عمر تجهیزات، کاهش استهلاک و پایداری عملکرد تابلو برق دارد.

کنتاکتور چیست؟

کنتاکتور (Contactor) یک تجهیز الکترومغناطیسی در مدار فرمان و قدرت است که برای قطع و وصل جریان‌های الکتریکی در بارهای مختلف، به‌صورت غیر دستی و از راه دور به کار می‌رود.
برخلاف کلیدهای دستی یا کلید اتوماتیک، عملکرد کنتاکتور مبتنی بر نیروی مغناطیسی حاصل از تحریک سیم‌پیچ (Coil) است که با اعمال ولتاژ فرمان به بوبین (معمولاً ۲۴، ۴۸، ۱۱۰ یا ۲۲۰ ولت AC/DC) ایجاد می‌شود.

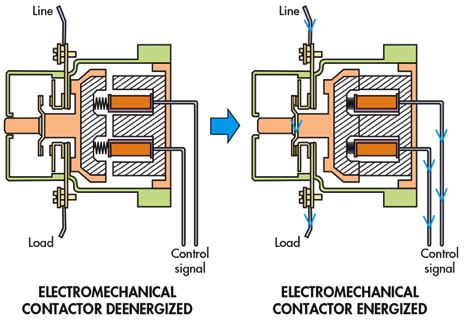

در ساختار داخلی کنتاکتور، سه بخش اصلی وجود دارد:
1. هسته‌ی ثابت و متحرک مغناطیسی که وظیفه‌ی تبدیل انرژی الکتریکی به نیروی مکانیکی را بر عهده دارد.
2. کنتاکت‌های اصلی (Main Contacts) که جریان بار را در مدار قدرت قطع و وصل می‌کنند.
3. کنتاکت‌های کمکی (Auxiliary Contacts) که در مدار فرمان برای ایجاد توالی عملکرد، قفل مکانیکی یا مدار نگهدارنده استفاده می‌شوند.
کنتاکتورها برای سوئیچ‌کردن بارهای القایی مانند موتورهای آسنکرون سه‌فاز، ترانسفورماتورها، هیترها و بانک‌های خازنی طراحی می‌شوند.
به‌دلیل قابلیت تکرار بالا و عمر مکانیکی طولانی (گاهی تا چند میلیون سیکل کاری)، این تجهیز یکی از اصلی‌ترین اجزای سیستم‌های کنترل صنعتی و اتوماسیون محسوب می‌شود.
کنتاکتور به‌خودی خود نقش حفاظتی ندارد، اما در کنار تجهیزاتی مانند بی‌متال (برای حفاظت اضافه‌بار) و فیوز یا کلید اتوماتیک (برای حفاظت اتصال کوتاه)، یک سیستم فرمان ایمن و استاندارد را تشکیل می‌دهد.

فاکتورهای کلیدی در انتخاب کنتاکتور مناسب

۱. جریان نامی و توان بار

مهم‌ترین معیار در انتخاب کنتاکتور مناسب جریان نامی بار است. هر کنتاکتور دارای جریان نامی (In) برای ولتاژ مشخصی است.
برای مثال، اگر موتور سه‌فاز ۷.۵ کیلووات با ولتاژ ۴۰۰ ولت داشته باشیم، جریان نامی آن حدود ۱۵ آمپر است. در این حالت، باید کنتاکتوری با ظرفیت حداقل ۲۰ آمپر انتخاب شود تا علاوه بر جریان دائم، جریان هجومی راه‌اندازی را نیز تحمل کند.

۲. نوع بار و کلاس کاری کنتاکتور (AC1 تا AC4)

کنتاکتورها بر اساس نوع بار به کلاس‌های کاری مختلف تقسیم می‌شوند:
AC1: برای بارهای مقاومتی مانند المنت حرارتی یا روشنایی
AC3: برای موتورهای قفس سنجابی (موتورهای سه‌فاز صنعتی).
AC4: برای کاربردهایی با قطع و وصل مکرر مثل جرثقیل، بالابر و آسانسور.
در تابلو برق صنعتی، معمولاً کلاس کاری AC3 بیشترین کاربرد را دارد. انتخاب کلاس کاری پایین‌تر برای بار موتوری باعث فرسودگی سریع کنتاکتور و کاهش عمر مفید آن می‌شود.

۳. ولتاژ سیم‌پیچ فرمان و ولتاژ کاری

کنتاکتور دارای دو ولتاژ است:

►  ولتاژ کاری مدار قدرت (معمولاً ۳۸۰ تا ۴۰۰ ولت AC)،
►  ولتاژ بوبین (فرمان) که معمولاً 24VDC، 24VAC، 110VAC یا 220VAC است.
در زمان انتخاب کنتاکتور مناسب، باید ولتاژ بوبین با مدار فرمان تابلو برق هماهنگ باشد. برای مثال، در تابلوهای صنعتی معمولاً ولتاژ بوبین ۲۲۰ ولت AC انتخاب می‌شود تا مستقیماً از ولتاژ شبکه استفاده شود.

۴. تعداد پل‌ها و ساختار فازها در کنتاکتور

کنتاکتورها معمولاً در مدل‌های تکفاز یا سه فاز، دوپل(2P)، سه‌پل (3P) یا چهارپل (4P) تولید می‌شوند.
کنتاکتور دو پل برای صدور فرامین قطع و وصل به یک مصرف کننده تک فاز از قبیل کلیه مصارف تکفاز موتوری، روشنایی، سرمایشی، گرمایشی، اتوماسیون و  BMS
کنتاکتور سه‌پل برای کنترل موتورهای سه‌فاز
کنتاکتور چهارپل زمانی به کار می‌رود که نیاز به قطع نول نیز وجود دارد.
کنتاکتورهای سه‌پل با کنتاکت کمکی 1NO+1NC، پرکاربردترین انواع کنتاکتور در تابلو برق صنعتی هستند.

۵. دوام مکانیکی و ظرفیت قطع و وصل کنتاکتور

کنتاکتورهای باکیفیت صنعتی باید بتوانند حداقل ۱ میلیون سیکل الکتریکی و تا ۱۰ میلیون سیکل مکانیکی را تحمل کنند.
در کاربردهایی مانند خطوط تولید که سوئیچینگ مداوم دارند، این عدد اهمیت بالایی دارد. دوام بالای کنتاکتور باعث کاهش توقف خط و هزینه تعمیرات می‌شود.

۶. ابعاد، شرایط نصب و تهویه مناسب کنتاکتور

در انتخاب کنتاکتور مناسب برای تابلو برق صنعتی، توجه به شرایط فیزیکی و محیطی نصب اهمیت بالایی دارد. زیرا ابعاد، فاصله نصب و شرایط حرارتی روی عملکرد و طول‌عمر آن تأثیر مستقیم دارند.

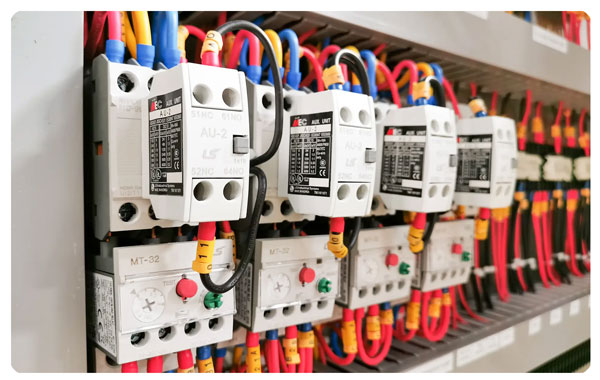

الف) رعایت ابعاد و فاصله نصب کنتاکتور
کنتاکتور باید در داخل تابلو به‌گونه‌ای نصب شود که:
✔  فاصله‌ی کافی از تجهیزات کناری برای تهویه طبیعی هوا وجود داشته باشد.
✔  در صورت نصب چندین کنتاکتور در کنار هم، حداقل فاصله‌ی توصیه‌شده طبق کاتالوگ برند (معمولاً ۲۰–۳۰ میلی‌متر) رعایت شود.
✔  در تابلوهای با تراکم زیاد، از کانال‌های عبور هوا یا فن اکسترنال استفاده شود تا حرارت تجمع پیدا نکند.

ب)  کلاس حرارتی و دمای مجاز محیط
کنتاکتورهای صنعتی معمولاً در بازه‌ی دمای محیط 5- تا 55+ درجه سانتی‌گراد طراحی می‌شوند.
در دماهای بالاتر:
✔  ظرفیت جریان‌دهی واقعی کنتاکتور کاهش می‌یابد
✔  احتمال چسبندگی کنتاکت‌ها افزایش پیدا می‌کند
✔  سیم‌پیچ داغ شده و خطر سوختن دارد
اگر تابلو در محیط گرم نصب می‌شود (مثلاً موتورخانه یا فضای بسته)، باید:
✔  یک سایز بالاتر انتخاب شود
✔  یا تهویه فعال (فن، کولینگ) اضافه شود

ج) شرایط تهویه تابلو
کنتاکتورها در زمان سوئیچینگ، به‌ویژه در بارهای القایی مثل موتور، تلفات حرارتی قابل‌توجهی تولید می‌کنند.
در تابلوهای بدون تهویه مناسب، گرمای محبوس باعث موارد زیر می شود:
✔  افت عمر کنتاکتور
✔  افزایش تلفات حرارتی سیم‌پیچ
✔  کاهش توان تحمل جریان
✔  اختلال عملکرد بی‌متال
بنابراین برای هر ۴ تا ۶ کنتاکتور کنار هم، وجود تهویه طبیعی یا فن اجباری توصیه می‌شود.

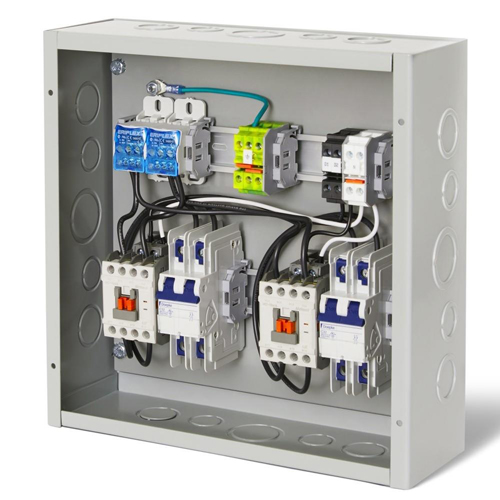

د) شرایط مکانیکی نصب
✔  نصب باید روی ریل DIN یا صفحه فلزی استاندارد انجام شود.
✔  لرزش‌های شدید محیطی (مثل پمپ‌خانه‌ها) باید با استفاده از رابط‌های فنری یا مکانیکی کنترل شود.
✔  جهت نصب نباید سیم‌پیچ یا کنتاکت‌ها را در معرض تنش مکانیکی قرار دهد.

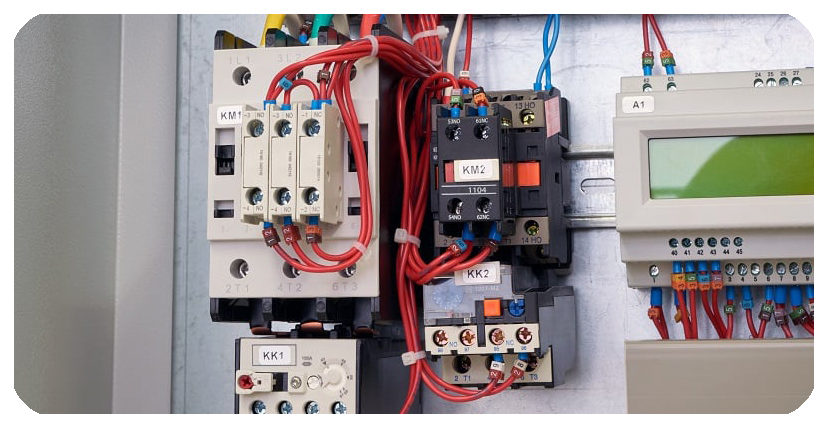

ه) رعایت هماهنگی حرارتی با بی‌متال
در صورتی که بی‌متال به کنتاکتور متصل می‌شود، باید:
دمای کاری بی‌متال با دمای محیط هماهنگ باشد
بی‌متال در سایه یا نقطه کم‌حرارت تابلو نصب شود
از مجاورت با تجهیزات داغ مثل ترانس یا درایو دوری کند



۷. سازگاری کنتاکتور با تجهیزات جانبی

یکی از نکات مهم در انتخاب کنتاکتور مناسب، سازگاری فیزیکی و برقی آن با تجهیزات جانبی مثل بی‌متال، تایمر و کنتاکت کمکی است. برندهای معتبر، این تجهیزات را به‌صورت ماژولار ارائه می‌دهند تا نصب سریع و بدون سیم‌کشی اضافه انجام شود.

مثال عملی: انتخاب کنتاکتور مناسب برای موتور سه‌فاز

فرض کنید موتوری سه‌فاز با توان ۷.۵ کیلووات در ولتاژ ۴۰۰ ولت داریم. جریان نامی این موتور حدود ۱۵ آمپر است.
برای این موتور:
کلاس کاری: AC3
ولتاژ بوبین: ۲۲۰ ولت AC
ضریب اطمینان: حدود ۲۰٪ بالاتر از جریان واقعی

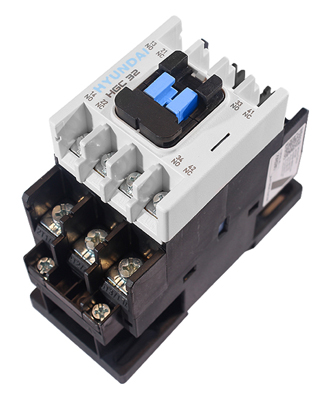

در نتیجه، کنتاکتور ۱۸ آمپر AC3 از برندهای معتبر مثل اشنایدر مدل LC1D18 یا هیوندای مدل HGC-18 گزینه مناسبی است.
در کنار آن باید بی‌متال ۱۲–۱۸ آمپر نیز برای حفاظت اضافه‌بار نصب شود.


ادامه دارد ...
