مقدمه
در طراحی شبکه‌های فشار ضعیف، انتخاب صحیح کلید حفاظتی نه‌تنها ایمنی تجهیزات را تضمین می‌کند، بلکه نقش کلیدی در کاهش تلفات انرژی، افزایش طول عمر تجهیزات، و پایداری سیستم ایفا می‌نماید. انتخاب اشتباه میان کلید مینیاتوری، کلید اتوماتیک، یا سایر محافظ ها (مثل فیوز یا کلید محافظ جان)، می‌تواند منجر به قطعی‌های ناخواسته، آسیب‌های جدی به کابل ها و مصرف کننده ها، یا حتی خطرات جانی شود. در این مقاله با نگاهی تخصصی، راهنمای انتخاب کلید حفاظتی مناسب برای انواع بار (موتور، روشنایی، بار مقاومتی، ترانس، UPS و ... ) را بررسی می‌کنیم.
1. شناخت دقیق بار و رفتار الکتریکی آن
قبل از انتخاب کلید حفاظتی، باید ماهیت بار به‌درستی شناخته شود:
بارهای مقاومتی: مثل هیترها، سماورها، بخاری‌ها. جریان راه‌اندازی ندارند و رفتار خطی دارند.
بارهای القایی (موتوری): جریان راه‌اندازی بالا دارند (Inrush Current). نیاز به کلیدی با توان تحمل جریان لحظه‌ای.
بارهای الکترونیکی: مثل UPS، درایو، منابع تغذیه. ایجاد هارمونیک و جریان‌های ضربه‌ای دارند.

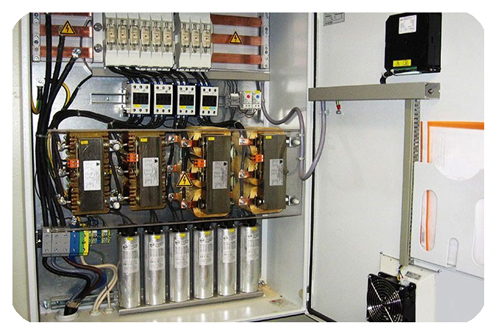

بارهای خازنی: مانند بانک‌های خازنی، در لحظه وصل جریان هجومی ایجاد می‌کنند.
بارهای ترکیبی: در پروژه‌های ساختمانی و صنعتی رایج‌اند؛ مانند پکیج‌های HVAC، که ترکیبی از بار مقاومتی، القایی و کنترل الکترونیکی هستند.
درک دقیق رفتار دینامیکی بار (تغییرات جریان در زمان راه‌اندازی، کارکرد مداوم و توقف) نقش کلیدی در انتخاب کلید دارد. همچنین باید به الگوی کارکرد بار (مداوم، متناوب، لحظه‌ای) توجه داشت.
2. بررسی ویژگی‌های کلیدهای حفاظتی رایج

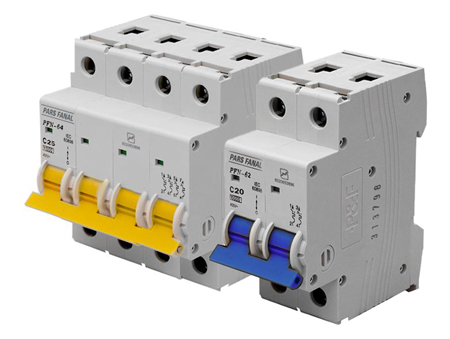

2.1 کلید مینیاتوری (MCB)
حفاظت در برابر اضافه بار و اتصال کوتاه
منحنی قطع B، C، D بسته به نوع بار
مناسب تابلوهای روشنایی، بارهای ساده، مدارهای داخلی
نصب ساده، قیمت اقتصادی، در دسترس

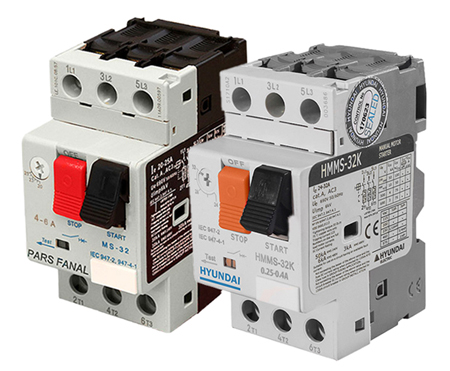

2.2 کلید حرارتی مغناطیسی (MPCB)
مخصوص حفاظت از موتور
دارای مکانیزم حرارتی (برای اضافه بار) و مغناطیسی (برای اتصال کوتاه)
امکان تنظیم جریان نامی و زمان قطع
قابلیت نصب روی ریل تابلو

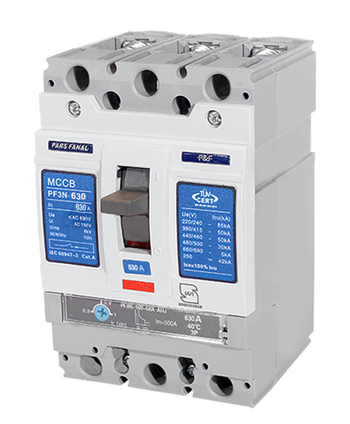

2.3 کلید اتوماتیک (MCCB)
کاربرد صنعتی، ظرفیت جریان بالا (تا 1600 آمپر یا بیشتر)
حفاظت قابل تنظیم در برابر اتصال کوتاه، اضافه بار و گاهی نشتی
دارای تجهیزات جانبی مانند شنت تریپ، آلارم، موتور درایو

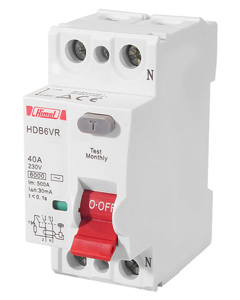

2.4 کلید محافظ جان (RCD/RCCB)
حفاظت از انسان در برابر نشتی جریان (معمولاً >30mA)
کاربرد در محیط‌های مرطوب، آشپزخانه‌ها، حمام‌ها
فاقد حفاظت در برابر اتصال کوتاه؛ باید با MCB ترکیب شود

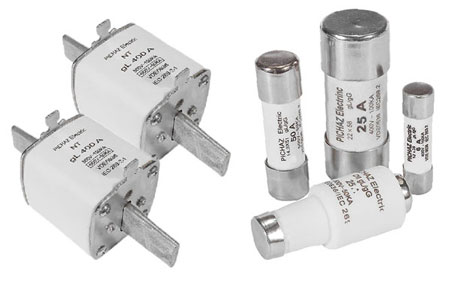

2.5 فیوزها (Fuse)
حفاظت سریع و یک‌بارمصرف
مناسب برخی مدارهای خاص و UPS
محدودکننده انرژی اتصال کوتاه (I²t محدود)

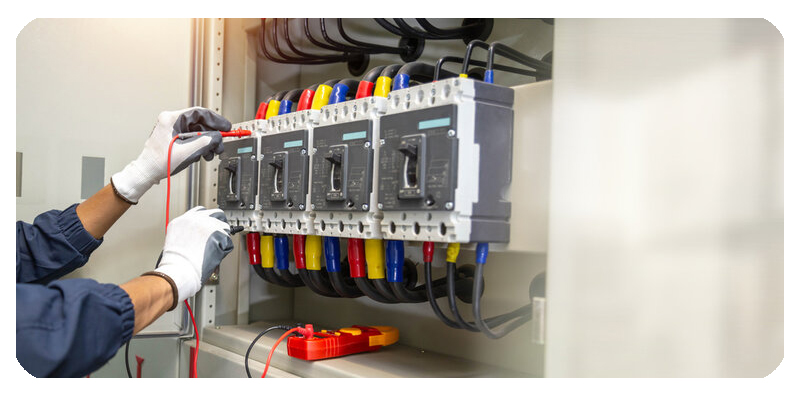

3. تطبیق جریان کلید با جریان بار واقعی
اولین قدم برای انتخاب کلید حفاظتی، تعیین دقیق جریان مصرفی بار است. این جریان ممکن است از طریق محاسبه یا اندازه گیری مستقیم در پروژه های موجود به دست آید. برای انتخاب جریان نامی کلید (In):
ابتدا جریان کاری بار (Ib) را بر اساس توان محاسبه کنید:
Ib=P/(√3.V.COS(∅)) برای سه‌فاز
سپس کلید باید طوری انتخاب شود که: Ib<In<Iz
که در آن:
In : جریان نامی کلید
Iz : ظرفیت تحمل کابل
مثال عددی: برای یک موتور سه فاز 5.5 کیلو وات با ضریب توان 0.85 :
Ib=5500/(√3*400*0.85)≈9.4A
4. انتخاب جریان کلید با درنظر گرفتن افت ولتاژ و ضرایب تصحیح
در انتخاب جریان نامی کلید اتوماتیک، صرف توجه به جریان مصرفی بار کافی نیست. شرایط محیطی و نصب می‌توانند باعث افزایش دمای عملکرد کلید شوند و در نتیجه تحمل جریان آن را کاهش دهند. به همین دلیل، مهندس طراح باید مقدار جریان کلید را با اعمال ضریب‌های تصحیح تعیین کند تا عملکرد ایمن و دقیق کلید تضمین شود.
✅ 4.1 افت ولتاژ مجاز و رابطه با سطح مقطع کابل و جریان کلید
وقتی کلید در فاصله نسبتاً زیادی از مصرف‌کننده نصب می‌شود، اگر سطح مقطع کابل به درستی انتخاب نشود، جریان بالا باعث افت ولتاژ شدید در طول مسیر خواهد شد. این افت ولتاژ ممکن است منجر به عملکرد نادرست تجهیزات حساس شود یا حتی باعث داغ‌شدن بیش از حد کابل گردد.
به همین دلیل، جریان مجاز کابل (و درنتیجه جریان کلید حفاظتی) باید به‌گونه‌ای انتخاب شود که افت ولتاژ از حد مجاز تجاوز نکند.
مقدار افت ولتاژ مجاز در سیستم‌های مختلف بر اساس استاندارد IEC معمولاً به صورت زیر در نظر گرفته می‌شود:
|
نوع مدار
|
افت ولتاژ مجاز |
| روشنایی |
%3 |
| پریزهای عمومی |
%5 |
| موتورهای صنعتی |
%5-%6 |
برای کنترل این موضوع، مهندسان از رابطه زیر استفاده می‌کنند:
ΔV = (√3 × I × L × R) / 1000 ⟶ برای جریان سه‌فاز
ΔV = (2 × I × L × R) / 1000 ⟶ برای جریان تک‌فاز
که در آن:
ΔV : افت ولتاژ (ولت)
I : جریان (آمپر)
L : طول مسیر کابل (متر)
R : مقاومت کابل (Ω/km)
بر این اساس، جریان نامی کلید باید به‌گونه‌ای انتخاب شود که با کابل مناسب، افت ولتاژ کمتر از حد مجاز باقی بماند.
✅ 4.2 اعمال ضرایب تصحیح در جریان نامی کلید
برای شرایط خاص محیطی مثل دمای بالا، نصب گروهی، تهویه ضعیف یا ارتفاع زیاد از سطح دریا، باید ضرایب تصحیح روی جریان کلید اعمال شوند. این ضرایب از استانداردهای بین‌المللی یا دیتاشیت سازندگان استخراج می‌شوند.
ادامه دارد ...
