ترموستات
ترموستات یا ترموکنترلر تجهیزی بسیار کاربردی به منظور انداز گیری و کنترل دما می باشد که دارای انواع مختلف، با کارایی های گوناگون است. بطور کلی عملکرد ترموستات به این صورت است که به دستگاه سرمایش و گرمایش متصل شده و با اندازه گیری و مقایسه دائم دمای تنظیمی و دمای محل مورد نظر به کنترل این تجهیزات پرداخته و دما را روی مقدار تنظیمی توسط کاربر ثابت نگه میدارد.
ترموستات مدل TK1-2B برنا الکترونیک
ترموستات دو رله ای مدل TK1-2B برنا الکترونیک به اندازه گیری و کنترل دما به روش ON/OFF پرداخته و با استفاده از سنسور ترموکوپل K در محدوده وسیع دمایی ( 100- تا 1350+ درجه سانتی گراد) قابل استفاده است. این ترموستات قابل استفاده در دو حالت گرمایشی (Hot) یا سرمایشی (Cold) است. این ترموکنترلر برنا دارای دو نمایشگر برای نمایش دمای اندازه گیری شده PV (Process Value) و دمای تنظیمی SV (Set Value) می باشد.
ترموستات دو رله ای برنا الکترونیک دارای دو رله 6 آمپری جهت OUT و ALARM می باشد و قطع و یا وصل بودن این دو رله به وسیله LED هایی نمایش داده می شود:
► OUT: در صورت روشن شدن این سیگنال رله خروجی وصل و اتصال ۱۵ به ۱۸ برقرار میباشد.
در غیر این صورت رله قطع و اتصال بین ۱۵ و ۱۶ برقرار است.
► ALARM: در صورت روشن شدن این سیگنال رله آلارم وصل و اتصال ۲۵ به ۲۸ برقرار میباشد.
در غیر این صورت رله قطع و اتصال بین ۲۵ و ۲۶ برقرار است.
عملکرد دقیق و قابل اطمینان در کنار سه سال گارانتی از جمله ویژگی های مهم ترموستات برنا الکترونیک می باشد.
اصول کار ترموستات دو رله ای برنا الکترونیک
با وصل برق ورودی، ابتدا تمامی نمایشگرها به مدت ۲ ثانیه روشن شده، سپس دمای محیطی که سنسور در آن قرار دارد را نمایش میدهد.
دستگاه شامل دو گروه تنظیمات اصلی و فرعی است. با فشردن کلید اینتر به مدت ۲ ثانیه وارد منوی اصلی دستگاه شده و به کمک کلیدهای بالا و پایین میتوان بین زیر منوهای SV …AL.Lo حرکت کرد.
: با فشردن این کلید وارد زیر منوی مربوطه شده و رقم مورد نظر را انتخاب کنید.
برای تنظیم مقادیر دلخواه از کلیدهای بالا و پایین استفاده نمایید.
با فشردن کلید اینتر تغییرات ذخیره می شوند.
برای خروج از منوی اصلی مجددا کلید اینتر را به مدت ۲ ثانیه فشار دهید. همچنین با فشردن همزمان کلیدهای اینتر و چپ به مدت ۲ ثانیه دستگاه وارد منوی فرعی شده و میتوان مانند قبل تنظیمات دلخواه را انجام داد.
خروج از منوی فرعی نیز با فشردن همزمان کلیدهای اینتر و چپ به مدت ۲ ثانیه است.
توابع ترموستات دو رله ای برنا الکترونیک

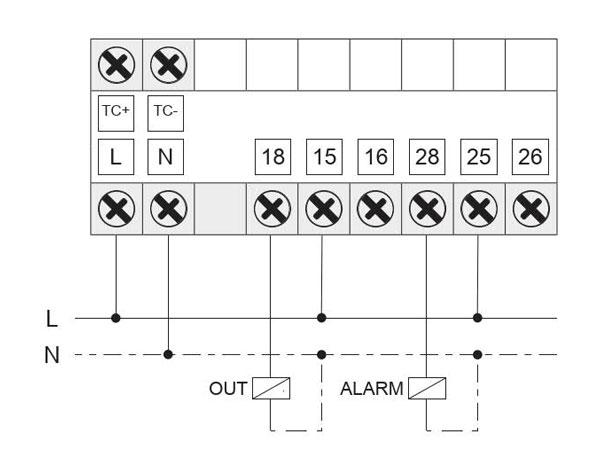

طریقه سیم بندی ترموستات دو رله ای برنا الکترونیک
N و L : ترمینالهای ورودی تغذیه دستگاه می باشند.
15 و 16 و 18 :کنتاکت های رله خروجی که با توجه به شرایط استفاده، در مسیر مداری که باید توسط ترموکنترلر قطع یا وصل شود قرار می گیرند.
25 و 26 و 28 : کنتاکت های رله آلارم که با توجه به شرایط استفاده، در مسیر مداری که باید توسط ترموکنترلر قطع یا وصل شود قرار می گیرند.
+TC و -TC : ورودی مثبت و منفی ترموکوپل نوع K می باشند.
