کابل فیبر نوری چیست
فیبر نوری ( Optical Fiber ) رشته باریک و بلندی از جنس شیشه یا پلاستیک است که می‌تواند نوری را که از یک سرش به آن وارد شده، از سر دیگر خارج کند. فیبر نوری از یک هسته (Core) که دارای ضریب شکست بالاست و یک پوسته (Cladding) تشکیل شده است. همانطور که در شکل زیر مشاهده می کنید نور وارد شده از یک سمت فیبر تابیده می شود و به سمت سر دیگر فیبر با انعکاس مکرر بین هسته و پوسته، می رود. در این صورت زاویه انعکاس 60 درجه و به شکل مخروط خواهد بود. این مجموعه فیبر نوری با پوشش خارجی نظیر سیلیکون رابر یا وینل کلرید، کابل فیبر نوری نامیده می شود.
_312141150.png)
مزایای استفاده از کابل فیبر نوری
سنسور فیبر نوری به دلیل استفاده از کابل فیبر نوری دارای قسمت تشخیص دهنده خیلی کوچک و قابل انعطاف است و می توان آن را در فضای باریک خیلی نزدیک به هدف نصب کرد و اهداف خیلی کوچک را نیز شناسایی کرد. از دیگر مزایای استفاده از سنسور فیبر نوری می توان به قابلیت کشف در دمای بالا (با استفاده از کابل فیبر نوری ضد حرارت)، قابلیت استفاده به عنوان ضد انفجار زیرا جریان داخل کابل فیبر نوری و قسمت تشخیص دهنده وجود ندارد و قابلیت کشف پایدار به دلیل عدم تاثیر پذیری کابل فیبر نوری از نویز ، اشاره کرد.
انواع سنسور فیبر نوری
سنسور فیبر نوری از نظر نوع تشخیص به 2 نوع پرتوی (Through beam) و بازتابشی پراکنده (Diffuse reflective) تقسیم بندی می شود و باید متناسب با نیاز انتخاب شود.
فیبر نوری را از نظر ساختار می توان به سه دسته : فیبر نوری استاندارد (تک رشته)، فیبر نوری قابل انعطاف (چند رشته) و فیبر نوری مقاوم در برابر قطعی تقسیم کرد.

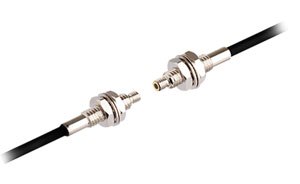

کابل فیبر نوری مدل FT-420-10R آتونیکس
کابل فیبر نوری مدل FT-420-10R آتونیکس از نظر روش تشخیص از نوع پرتوی (Through beam) است. در این روش تشخیص دو کلاهک سنس کننده مجزا با فاصله از یکدیگر نصب میشوند و هرگاه که شعاع نوری ما بین آنها شکسته شود یک خروجی را تریگر میکنند.
کابل فیبر نوری مدل FT-420-10R آتونیکس از نظر ساختاری از نوع انعطاف پذیر چند رشته است. این نوع کابل شامل تعداد زیادی از رشته های بسیار صاف است که توسط یک روکش فلزی احاطه شده اند. مهم ترین ویژگی این نوع کابل فیبر نوری، این است که تغییرات شدت تشعشع به دلیل خمش در آن، نسبتا کم است بنابراین امکان نصب آسان در کاربردهایی که خمش زیادی دارند، فراهم می شود.
کلاهک سنس کننده فیبر نوری مدل FT-420-10R آتونیکس از نوع پیچ M4 است و قابلیت تشخیص اهداف با حداقل قطر 0.5 میلی متر را دارد.
