کلید گردان چپگرد راستگرد سه فاز

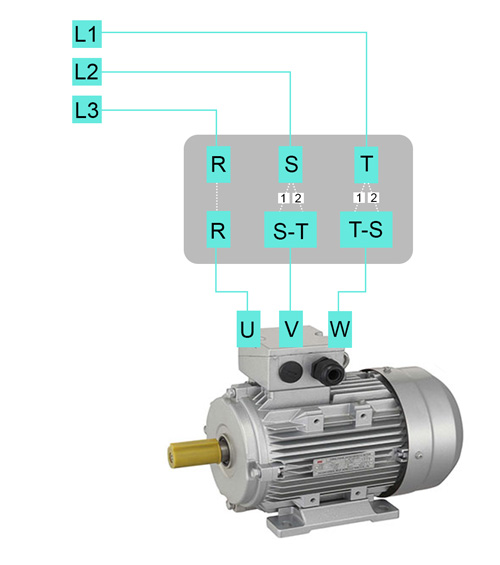

همانطور که میدانید برای تغییر جهت گردش موتورهای سه فاز کافیست دو فاز را جابجا کنیم. ساختار کلید گردان های چپگرد راستگرد سه فاز نیز بر همین اساس طراحی شده است. طبق دیاگرامی که در تصویر زیر مشاهده می کنید، کلید گردان چپگرد راستگرد دارای سه فاز ورودی و سه فاز خروجی است که این کلید با تغییرات داخلی جای دو فاز را عوض می کند.
عملکرد کلید گردان چپگرد راستگرد سه فاز به این صورت است که سه پیچ با نام های S , R و T در ورودی داریم و در خروجی سه پیچ داریم که تغییر وضعیت پیدا می کنند. در واقع وقتی یک فاز به ورودی R می دهیم، چه درحالت 1 و چه درحالت 2 کلید، این R بصورت ثابت در مدار می ماند. اما دو خروجی دیگر، زمانی که کلید در حالت 1 است خروجی S برق را از S می گیرد و خروجی T برق را از T، و در حالت 2 کلید، خروجی S برق را از T می گیرد و خروجی T برق را از S .

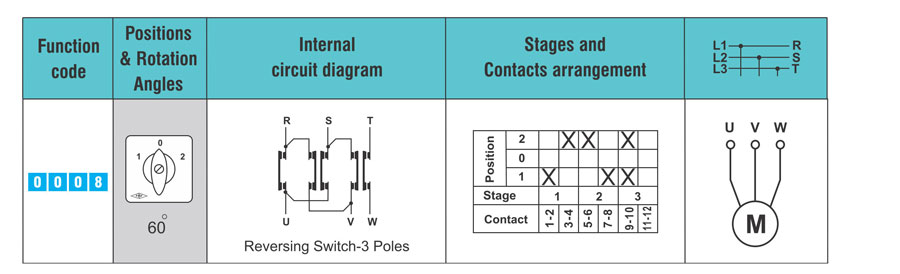

کلید گردان مدل T0120008RY1/BY1 توان ره صنعت
این محصول یک کلید گردان سه فاز چپگرد راستگرد با جریان نامی 12 آمپر از برند توان ره صنعت است. سایز صفحه جلوی کلید 48*48 میلیمتر است و در دو رنگ دستگیره مشکی و صفحه طوسی (BY) و دستگیره قرمز و صفحه زرد (RY) عرضه می شود.
کلید گردان های سری T توان ره صنعت دارای ساختار حفاظتی IP65 از سمت پنل جلویی و درجه حفاظت IP20 در سمت ترمینال ها می باشد که به معنای ایمنی در برابر اصابت انگشت است.
کیفیت بالای مواد اولیه و ساخت، سبب مقاومت مکانیکی، الکتریکی و حرارتی بالا کلیدگردان های توان ره صنعت شده است.
