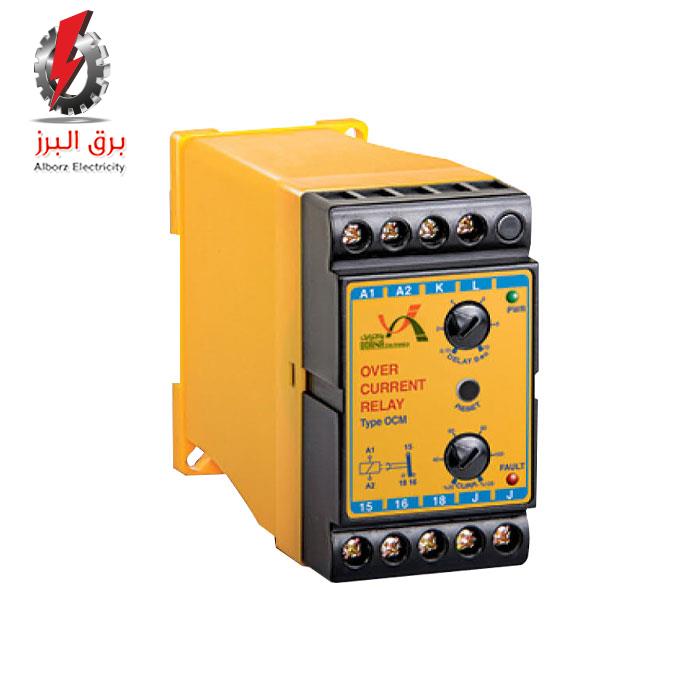

رله اور کارنت با تغذیه AC یا DC برنا الکترونیک

MODEL : OCM



معرفی محصول

رله اور کارنت با تغذیه AC یا DC برنا الکترونیک به منظور حفاظت از تجهیزات در برابر اضافه جریان مورد استفاده قرار میگیرد. این محصول از دقت عملکرد بالایی برخوردار است و دارای 3 سال گارانتی می باشد.



۰ تومان
۱,۶۲۰,۰۰۰ تومان
موجود
  • نقد و بررسی
  • مشخصات فنی
  • ویژگی ها
  • جدول ابعاد
  • محصولات مشابه
  • نظرات کاربران
  • رله اور کارنت برنا الکترونیک

    رله اور کارنت یا رله اضافه جریان برنا الکترونیک یکی از پرکاربرد ترین انواع رله های حفاظتی می باشد که با تشخیص به موقع اضافه جریان با توجه به مقدار تنظیم شده، مدار را قطع کرده و از آسیب های ناشی از آن جلوگیری می کند.



    اصول کار رله اور کارنت برنا الکترونیکرله اور کارنت برنا الکترونیک

    هنگامی‭ ‬که‭ ‬ولتاژ‭ ‬تغذیه‭ ‬به‭ ‬ترمینال‌های ‬A1‭ ‬و ‬A2‭ ‬و‭ ‬جریان‭ ‬نمونه‭ ‬ورودی‭ ‬به‭ ‬ترمینال‌هایK‭ ‬ و ‬L ‬وصل‭ ‬شده‭ ‬باشد،‭ ‬رله‭ ‬داخلی‭ ‬دستگاه‭ ‬وصل‭ ‬خواهد‭ ‬بود‭ )‬اتصال‭ ‬داخلی‭ ‬ترمینال‭ ‬۱۵‭ ‬به‭ ‬۱۸‭ ‬بر‭ ‬قرار‭ ‬است‭ ( ‬سیگنالPWR‭ ‬ روشن‭ ‬و‭ ‬سیگنال ‬FAULT ‬خاموش‭ ‬خواهد‭ ‬بود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

    در‭ ‬صورتی‭ ‬که‭ ‬جریان‭ ‬نمونه‭ ‬ورودی‭ ‬از‭ ‬حد‭ ‬تنظیم‭ ‬شده‭ ‬توسط‭ ‬دسته‬CURR‭ ‬ بیشتر‭ ‬باشد،‭ ‬دستگاه‭ ‬زمان‭ ‬سنجی‭ ‬را‭ ‬آغاز‭ ‬می‌کند‭ ‬و‭ ‬پس‭ ‬از‭ ‬اتمام‭ ‬زمان‭ ‬تنظیم‭ ‬شده‭ ‬توسط‭ ‬دسته‬DELAY‭ ‬ سیگنال ‬FAULT ‬روشن‭ ‬شده‭ ‬و‭ ‬رله‭ ‬داخلی‭ ‬دستگاه‭ ‬قطع‭ ‬می‌گردد‭ ) ‬اتصال‭ ‬داخلی‭ ‬ترمینال‭ ‬۱۵‭ ‬به‭ ‬۱۶‭ ‬وصل‭ ‬می‌گردد‭(.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

    در‭ ‬صورتیکه‭ ‬در‭ ‬طی‭ ‬مدت‭ ‬زمان‭ ‬تنظیمی‭ ‬فوق،‭ ‬جریان‭ ‬نمونه‭ ‬ورودی‭ ‬تا‭ ‬حد‭ ‬مجاز‭ ‬کاهش‭ ‬یابد،‭ ‬رله‭ ‬بدون‭ ‬تغییر‭ ‬باقی‭ ‬می‭ ‬ماند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ پس‭ ‬از‭ ‬روشن‭ ‬شدن‭ ‬سیگنال‭ ‬خطا،‭ ‬در‭ ‬صورتی‭ ‬که‭ ‬جریان‭ ‬نمونه‭ ‬ورودی‭ ‬تا‭ ‬حد‭ ‬مجاز‭ ‬کاهش‭ ‬یابد،‭ ‬سیگنال‬FAULT‭ ‬ خاموش‭ ‬شده‭ ‬و‭ ‬رله‭ ‬داخلی‭ ‬دستگاه‭ ‬وصل‭ ‬می‌شود‭ )‬اتصال‭ ‬داخلی‭ ‬ترمینال۱۵‭ ‬به‭ ‬۱۸‭ ‬وصل‭ ‬می‌گردد‭(.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

    در‭ ‬صورتی‭ ‬که‭ ‬ترمینال‌های‬J‭ ‬ از‭ ‬هم‭ ‬باز‭ ‬باشند،‭ ‬پس‭ ‬از‭ ‬هر‭ ‬بار‭ ‬خطا‭ ‬و‭ ‬بر‭ ‬طرف‭ ‬شدن‭ ‬آن‭ ‬دستگاه‭ ‬به‭ ‬صورت‭ ‬اتوماتیک‭ ‬راه‌اندازی‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ در‭ ‬صورتی‌که‭ ‬ترمینال‌های‬J‭ ‬ به‭ ‬هم‭ ‬وصل‭ ‬شوند،‭ ‬پس‭ ‬از‭ ‬هر‭ ‬بار‭ ‬خطا‭ ‬و‭ ‬بر‭ ‬طرف‭ ‬شدن‭ ‬آن‭ ‬دستگاه‭ ‬باید‭ ‬توسط‭ ‬شستی‬RESET‭ ‬ راه‌اندازی‭ ‬مجدد‭ ‬شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬



    نصب و راه اندازی رله اور کارنت برنا الکترونیک

    ولتاژ‭ ‬تغذیه‭ ‬به‭ ‬ترمینال‭ ‬های‬A1‭ ‬ و‬A2‭ ‬ وصل‭ ‬شود‭.‬‬‬‬‬‬‬‬‬‬‬ جریان‭ ‬نمونه‭ ‬ورودی‭ ‬باید‭ ‬به‭ ‬ترمینال‌های‬K‭ ‬ و ‬L ‬رله‭ ‬جریان‭ ‬افزایش‭ ‬وصل‭ ‬شوند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ ترمینال‌های‭ ‬۱۵،‭ ‬۱۶‭ ‬و‭ ‬۱۸‭ ‬سرهای‭ ‬کنتاکت‭ ‬رله‭ ‬داخلی‭ ‬دستگاه‭ ‬می‌باشند‭ ‬که‭ ‬بر‭ ‬حسب‭ ‬نیاز‭ ‬در‭ ‬مدار‭ ‬فرمان‭ ‬قرار‭ ‬می‌گیرند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

    به‭ ‬طور‭ ‬مثال‭ ‬برای‭ ‬فعال‭ ‬کردن‭ ‬یک‭ ‬آژیر‭ ‬یا‭ ‬قطع‭ ‬کردن‭ ‬فرمان‭ ‬کنتاکتور‭ ‬اصلی‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ توسط‭ ‬دسته‭ ‬تنظیم‭ ‬جریان‭ ‬CURR ،‭ ‬حدی‭ ‬که‭ ‬جریان‭ ‬نمونه‭ ‬ورودی‭ ‬نباید‭ ‬از‭ ‬آن‭ ‬بیشتر‭ ‬شود،‭ ‬تعیین‭ ‬گردد. این مقدار از 20% تا 120% حد جریان قابل تنظیم است. توسط‭ ‬دسته‭ ‬تنظیم‭ ‬تایمرDELAY‭ ‬ مدت‭ ‬زمان‭ ‬تاخیر‭ ‬در‭ ‬قطع‭ ‬رله‭ ‬داخلی‭ ‬دستگاه‭ ‬تعیین‭ ‬می‌شود‭ . ‬این‭ ‬زمان‭ ‬از‭ ‬0.15‭ ‬تا‭ ‬10‭ ‬ثانیه‭ ‬قابل‭ ‬تنظیم‭ ‬است‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

  • مشخصات فنی
    مدل محافظ برق تابلویی
    OCM
    حد جریان
    5A AC
    جریان نامی رله
    6A/220VAC, 6A/28VDC
    ولتاژ تغذیه
    220VAC
    کارآیی در دما
    20°C…+50°C-
    کارآیی در رطوبت
    15% تا 85%
    خروجی
    یک کنتاکت C/O
    ابعاد (mm)
    108*45*80
    درجه حفاظتی
    IP20
    سازندگان
    برنا الکترونیک
    گارانتی
    3 سال
  • ویژگی های رله اور کارنت برنا الکترونیک

    محافظت‭ ‬در‭ ‬برابر‭ ‬اضافه‭ ‬جریان‬‬‬‬

    قابل‭ ‬استفاده‭ ‬در‭ ‬مدارهای‭ ‬تک‭ ‬فاز‭ ‬یا ‭ ‬DC‬‬‬‬‬‬‬

    حد جریان : 5 آمپر AC و برای جریان های بالاتر با استفاده از ترانس جریان

    تنظیم‭ ‬محدوده‭ ‬جریان‭ ‬قابل‭ ‬تنظیم‭ ‬از‭ ‬٪‭۲۰ ‬تا‭ ‬٪۱۲۰‭ ‬حد‭ ‬جریان‬‬‬‬‬‬‬‬‬‬

    زمان‭ ‬تأخیر‭ ‬در‭ ‬قطع‭ ‬رله‭ ‬قابل‭ ‬تنظیم‭ ‬از‭ ‬۰/۱۵‭ ‬تا‭ ‬۱۰‭ ‬ثانیه‬‬‬‬‬‬‬‬‬‬‬‬

    درجه حفاظت : IP20

    دارای‭ ‬دو‭ ‬سیگنال‭ ‬نمایشگر ولتاژ‭ ‬ورودی ‭ ‬PWR‬‬ و حالت‭ ‬خطا ‭ ‬FAULT‬‬

    عمر‭ ‬رله‭ : ‬الکتریکال‭ ‬۱۰۰‭.‬۰۰۰‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬

    مکانیکال‭ ‬۱‭.‬۰۰۰‭.‬۰۰۰‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬

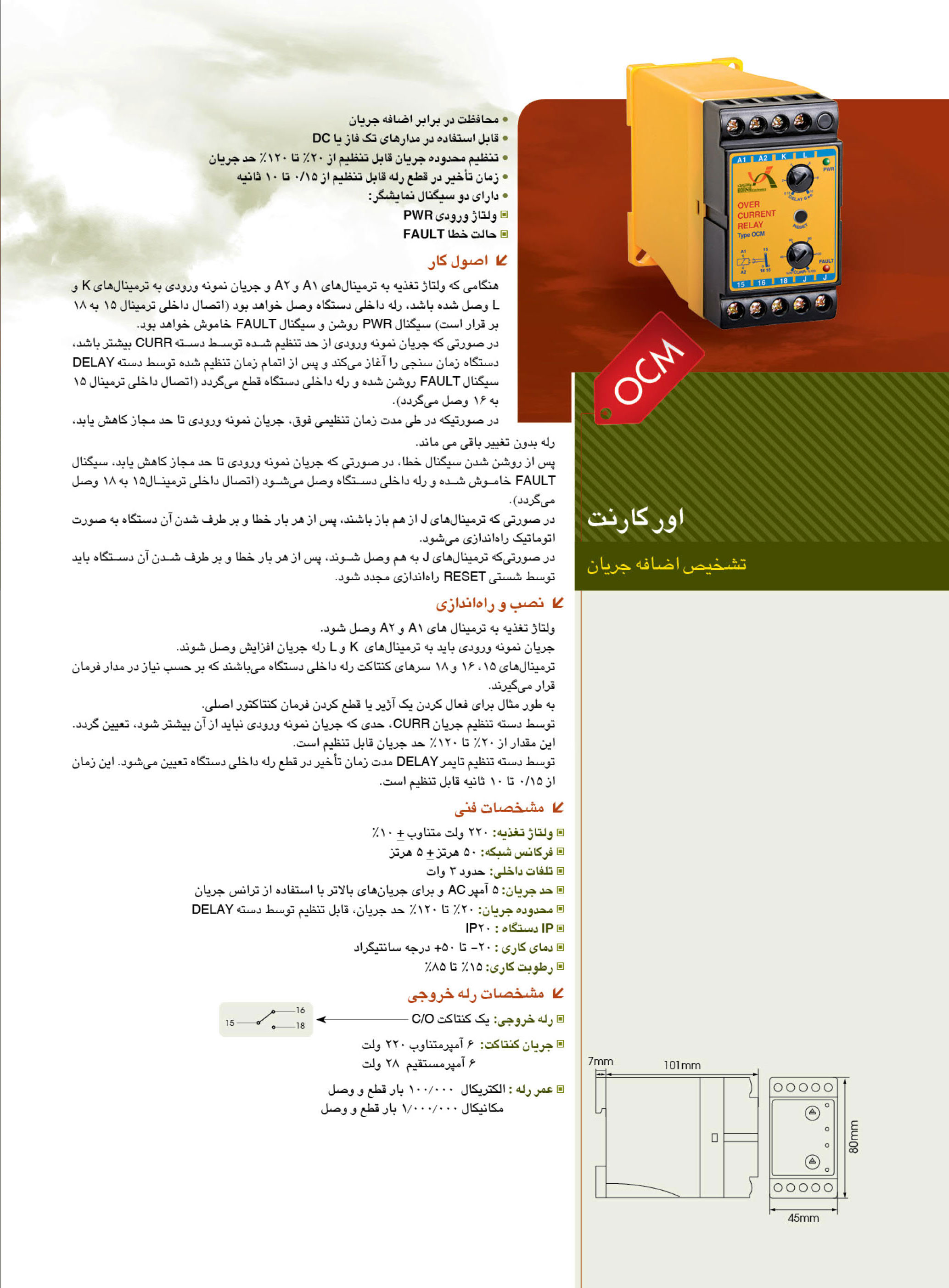

  • ابعاد رله اور کارنت برنا الکترونیک
