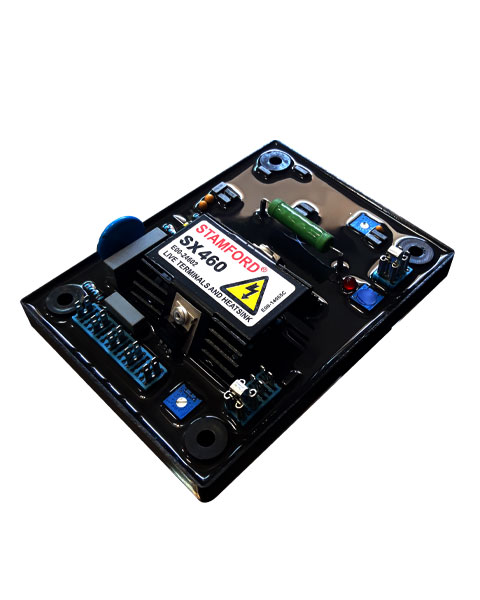

رگولاتور ژنراتور استمفورد

MODEL : SX460



معرفی دستگاه

رگولاتور ژنراتور مدل SX460 استمفورد قطعه ای است الکترونیکی برای تنظیم یا تثبیت ولتاژ خروجی دیزل ژنراتور که به منظور جلوگیری از نوسانات ولتاژ و خرابی های ناشی از آن استفاده می گردد. رگولاتور ژنراتور استمفورد یکی از بهترین و معروف ترین انواع رگولاتور ولتاژ دیزل ژنراتور موجود در بازار است و بر روی اکثر ژنراتورها و موتور برق ها قابل نصب می باشد.



۰ تومان
۹۲۰,۰۰۰ تومان
موجود
  • نقد و بررسی
  • مشخصات فنی
  • ویژگی ها
  • جدول ابعاد
  • محصولات مشابه
  • نظرات کاربران
  • رگولاتور ژنراتور مدل SX460 استمفورد

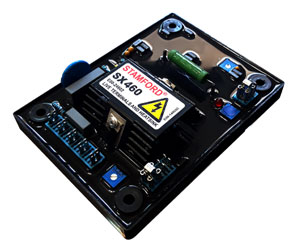

    رگولاتور دیزل ژنراتور استمفوردرگولاتور ژنراتور مدل SX460 استمفورد یک تنظیم کننده اتوماتیک ولتاژ است که توسط بخشی از سیستم تحریک و تریستور نیم موج کنترل می شود. علاوه بر تنظیم ولتاژ ژنراتور، مدار AVR (مخفف عبارت Automatic voltage Regulator به معنای رگولاتور ولتاژ اتوماتیک) شامل اجزای محافظت کننده (Under speed) نیز می باشد. نیروی تحریک مستقیما از ترمینال های ژنراتور منشا می گیرد.

    در این AVR با استفاده از نیمه هادی های قدرت در داخل AVR ولتاژ مثبت از طریق پسماند ژنراتور ساخته می شود. AVR جهت کنترل حلقه بسته ولتاژ خروجی با تنظیم بار 1%± با سیم پیچ اصلی و سیم پیچ تحریک در ارتباط است.

    ترمینال حسگر ولتاژ در AVR به طور مداوم و به منظور کنترل ولتاژ از سیم پیچ خروجی نمونه برداری می کند و در پاسخ به این نمونه برداری، نیروی لازم به میدان مغناطیسی تحریک را کنترل کرده و سبب حفظ ولتاژ خروجی، جبران بار، سرعت، دما و فاکتور نیرو به اندازه ی تعیین شده برای ژنراتور می گردد.

    یک مدار اندازه گیری فرکانس به طور مستمر بر خروجی ژنراتور نظارت دارد و متناسب با محدوده سرعت از پیش تعیین شده با استفاده از کاهش ولتاژ خروجی، از سیستم تحریک محافظت می کند. یک تنظیم دستی از طرف کارخانه برای سیستم (UFRD) وجود دارد که می تواند با تغییر آن فرکانس را از 50Hz به 60Hz تغییر داد.

    امکانات لازم جهت اتصال یک ولتاژ تریمر (تنظیم کننده ی ولتاژ) از راه دور فراهم شده است تا به کاربر امکان کنترل بهتر خروجی ژنراتور را بدهد.



    عملکرد رگولاتور ژنراتور مدل SX460 استمفورد

    عملکرد اصلی این تنظیم کننده ولتاژ اتوماتیک به این صورت است:

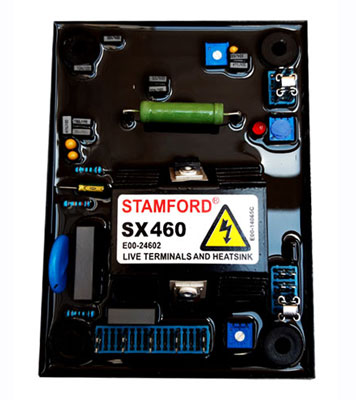

    رگولاتور ژنراتور استمفورد•   بخش تقسیم و یکسو سازی، بخشی از خروجی ژنراتور را می گیرد و آن را کاهش می دهد. بخش تقسیم به وسیله ی پتانسیومتر AVR و تنظیم دستی (اگر متصل باشد) قابل تنظیم است همچنین droop ct نیز به این سیگنال اضافه می شود و یکسو کننده سیگنال ورودی AC را جهت عملیات بعدی به DC تبدیل می کند.

    •   تقویت کننده ولتاژ حسگر را با ولتاژ مرجع مقایسه کرده و جهت تفاوت (خطا) یک سیگنال کنترل کننده را برای بخش قدرت ایجاد و تقویت می کند. ژنراتور ramp و دتکتور سطح و درایور به طور نا محدود هدایت قطعات کنترل قدرت را بررسی کرده و بنابراین برای سیستم تحریک که نیروی مورد نیاز را دارد امکان حفظ ولتاژ ژنراتور در محدوده ی اختصاصی را ایجاد می نماید.

    •    مدار پایداری AC منفی قابل تنظیم را برای تامین وضعیت فیدبک و عملکرد ناپایدار سیستم کنترل فراهم می نماید.

    •   ردیاب Low Hz دوره هر سیکل الکتریکی را اندازه گیری کرده و سبب می گردد ولتاژ مرجع ، زیر آستانه از پیش تعیین شده تقریبا به صورت خطی با سرعت کاهش یابد. یک LED اجرای Under Speed را نشان می دهد.

    •    مدار متقارن ساز جهت قفل ماندن شکل موج ژنراتور  Ramp و ردیاب Low Hz مورد استفاده قرار میگیرد.

    •   فیلتر پایین گذر از اثر گذاری شکل موجهای مخرب بر عملکرد مدار AVR جلوگیری می کند.

    •   قطعات کنترل قدرت در پاسخ به سیگنال خطا که توسط تقویت کننده تولید شده است مقدار میدان محرک را تغییر می دهند.

    •   اجزای تضعیف کننده جهت جلوگیری از ولتاژهای جایگزین که موجب تخریب اجزای AVR می شود، مورد استفاده قرار میگیرد. همچنین میزان نویز انتقال داده روی ترمینال ژنراتور را کاهش می دهد.

    •   منبع تغذیه ولتاژهای لازم برای مدار AVR را فراهم می نماید.

  • مشخصات فنی
    مدل
    SX460
    ولتاژ ورودی
    Jumper selectable 95-132V ac or 190-264V ac
    فرکانس
    50Hz-60Hz
    حداکثر ولتاژ خروجی
    90VDC
    حداکثر جریان خروجی
    4ADC (دائم)
    دمای کاری
    40- تا 70+ درجه سانتی گراد
    رطوبت کاری
    %95
    سازندگان
    استمفورد
  • ویژگی های رگولاتور ژنراتور استمفورد

    کنترل کننده فاز نیم موج

    قابل نصب بر روی همه ی ژنراتور ها تا جریان تحریک ۴ آمپر

    دارای حفاظت فرکانس پایین UFRO

    امکان تنظیم ولتاژ، پایداری ژنراتور

    حفاظت در مقابل اضافه جریان تحریک

    حفاظت در مقابل حرارت زیاد

    طراحى شده براى محیط هاى با لرزش زیاد

    قابلیت تنظیم ولتاژ با نصب پتانسیومتر خارجی ( با نصب پتانسیومتر ۱ کیلو اهم  ۱۰± درصد می توان ولتاژ خروجی را کم یا زیاد کرد. )

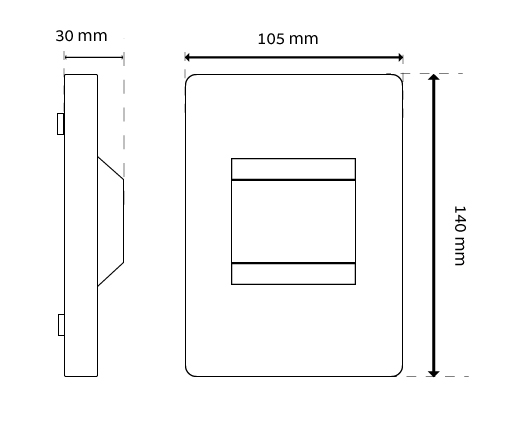

  • ابعاد رگولاتور ژنراتور استمفورد
