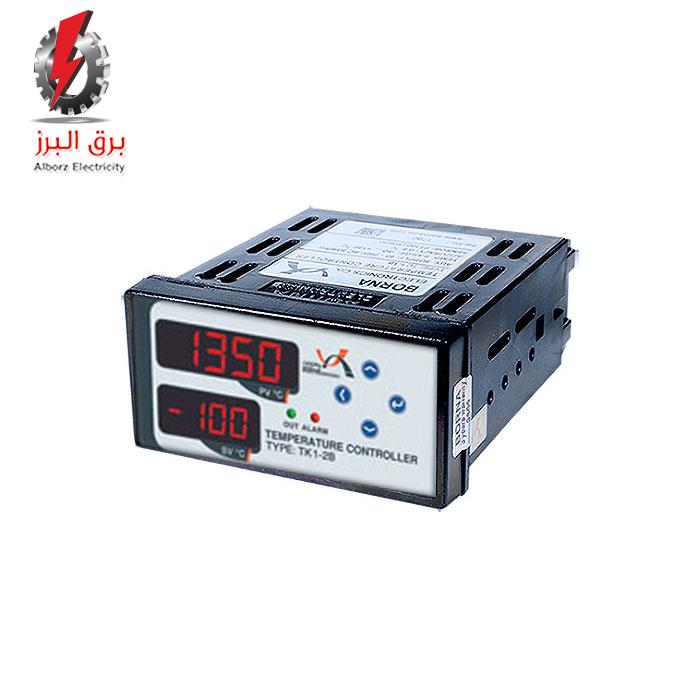

ترموستات (°1350+ .. °100-) 96*48 برنا الکترونیک

MODEL : TK1-2B



معرفی محصول

ترموستات مدل TK1-2B برنا الکترونیک یک ترموکنترلر دو رله ای با سنسور ترموکوپل K می باشد که قابلیت اندازه گیری و کنترل دما در محدوده 100- تا 1350+ درجه سانتی گراد را دارد. ترموستات مدل TK1-2B برنا الکترونیک در سایز استاندارد 96*48 طراحی و ساخته شده است و دارای 3 سال گارانتی می باشد.



۰ تومان
۵۹۵,۰۰۰ تومان
موجود
  • نقد و بررسی
  • مشخصات فنی
  • ویژگی ها
  • جدول ابعاد
  • محصولات مشابه
  • نظرات کاربران
  • ترموستاتقیمت ترموستات برنا الکترونیک

    ترموستات یا ترموکنترلر تجهیزی بسیار کاربردی به منظور انداز گیری و کنترل دما می باشد که دارای انواع مختلف، با کارایی های گوناگون است. بطور کلی عملکرد ترموستات به این صورت است که به دستگاه سرمایش و گرمایش متصل شده و با اندازه گیری و مقایسه دائم دمای تنظیمی و دمای محل مورد نظر به کنترل این تجهیزات پرداخته و دما را روی مقدار تنظیمی توسط کاربر ثابت نگه میدارد.

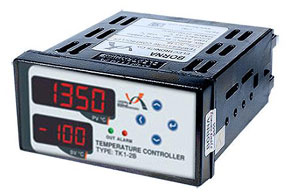

    ترموستات مدل TK1-2B برنا الکترونیک

    ترموستات دو رله ای مدل TK1-2B برنا الکترونیک به اندازه گیری و کنترل دما به روش ON/OFF پرداخته و با استفاده از سنسور ترموکوپل K در محدوده وسیع دمایی ( 100- تا 1350+ درجه سانتی گراد) قابل استفاده است. این ترموستات  قابل استفاده در دو حالت گرمایشی (Hot) یا سرمایشی (Cold) است. این ترموکنترلر برنا دارای دو نمایشگر برای نمایش دمای اندازه گیری شده PV (Process Value) و دمای تنظیمی SV (Set Value) می باشد.



    ترموستات مدل TK1-2B برنا الکترونیکترموستات دو رله ای برنا الکترونیک دارای دو رله 6 آمپری جهت OUT و ALARM می باشد و قطع و یا وصل بودن این دو رله به وسیله LED هایی نمایش داده می شود:

    ►   OUT: در صورت روشن شدن این سیگنال رله خروجی وصل و اتصال ۱۵ به ۱۸ برقرار میباشد.

    در غیر این صورت رله قطع و اتصال بین ۱۵ و ۱۶ برقرار است.

    ►   ALARM: در صورت روشن شدن این سیگنال رله آلارم وصل و اتصال ۲۵ به ۲۸ برقرار میباشد.

    در غیر این صورت رله قطع و اتصال بین ۲۵ و ۲۶ برقرار است.


    عملکرد دقیق و قابل اطمینان در کنار سه سال گارانتی از جمله ویژگی های مهم ترموستات برنا الکترونیک می باشد.



    اصول کار ترموستات دو رله ای برنا الکترونیک

    با وصل برق ورودی، ابتدا تمامی نمایشگرها به مدت ۲ ثانیه روشن شده، سپس دمای محیطی که سنسور در آن قرار دارد را نمایش میدهد.

    دستگاه شامل دو گروه تنظیمات اصلی و فرعی است. با فشردن کلید اینتر به مدت ۲ ثانیه وارد منوی اصلی دستگاه شده و به کمک کلیدهای بالا و پایین میتوان بین زیر منوهای SV …AL.Lo حرکت کرد.

     : با فشردن این کلید وارد زیر منوی مربوطه شده و رقم مورد نظر را انتخاب کنید. کلید ترموستات برنا الکترونیک

    برای تنظیم مقادیر دلخواه از کلیدهای بالا و پایین استفاده نمایید.

    با فشردن کلید اینتر تغییرات ذخیره می شوند.

    برای خروج از منوی اصلی مجددا کلید اینتر را به مدت ۲ ثانیه فشار دهید. همچنین با فشردن همزمان کلیدهای اینتر و چپ به مدت ۲ ثانیه دستگاه وارد منوی فرعی شده و میتوان مانند قبل تنظیمات دلخواه را انجام داد.

    خروج از منوی فرعی نیز با فشردن همزمان کلیدهای اینتر و چپ به مدت ۲ ثانیه است.

    توابع ترموستات دو رله ای برنا الکترونیک

    توابع ترموستات دو رله ای برنا الکترونیک

    طریقه سیم بندی ترموستات دو رله ای برنا الکترونیک

    N و L : ترمینالهای ورودی تغذیه دستگاه می باشند.

    15 و 16 و 18 :کنتاکت های رله خروجی که با توجه به شرایط استفاده، در مسیر مداری که باید توسط ترموکنترلر قطع یا وصل شود قرار می گیرند.

    25 و 26 و 28 : کنتاکت های رله آلارم که با توجه به شرایط استفاده، در مسیر مداری که باید توسط ترموکنترلر قطع یا وصل شود قرار می گیرند.

    +TC و -TC : ورودی مثبت و منفی ترموکوپل نوع K می باشند.

    سیم بندی ترموستات برنا الکترونیک

  • مشخصات فنی
    مدل
    TK1-2B
    محدوده اندازه گیری دما
    100°C…+1350°C-
    ولتاژ تغذیه
    85-265VAC
    کارایی در دما
    10°C…+60°C-
    کارایی در رطوبت
    15% تا 85%
    خروجی
    دو عدد رله 6A
    ابعاد (mm)
    113*96*48
    IP
    IP20
    سازندگان
    برنا الکترونیک
    گارانتی
    3 سال
  • ویژگی های ترموستات دو رله ای برنا الکترونیک

    دقت نمایش 1 درجه سانتی گراد
    دقت اندازه گیری °5± Full Scale
    تنظیم باند قطع و وصل خروجی (Hysteresis)
    تنظیم باند قطع و وصل آلارم (Alarm Hysteresis)
    استفاده در دو حالت گرمایشی (Hot) یا سرمایشی (Cold)
    آفست دمایی در محدوده 30- تا 30+ درجه سانتی گراد
    قابلیت تشخیص قطع سنسور
    دارای دو نمایشگر برای دمای اندازه گیری شده PV (Process Value) و دمای تنظیمی SV (Set Value)
    دارای دو رله 6 آمپری جهت OUT و ALARM
    دارای دو LED برای نمایش قطع و یا وصل بودن رله های OUT و ALARM



    استانداردها:

    EN60255-22
    EN60255-25
    EN60255-27
    EN61000-3
    IEC60255-22
    IPCA610-C


    گواهینامه ها:

    ISO9001
    ISO14001
    ISO45001
    HSE-MS

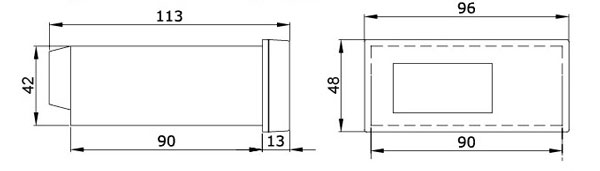

  • ابعاد ترموستات برنا الکترونیک 96*48
