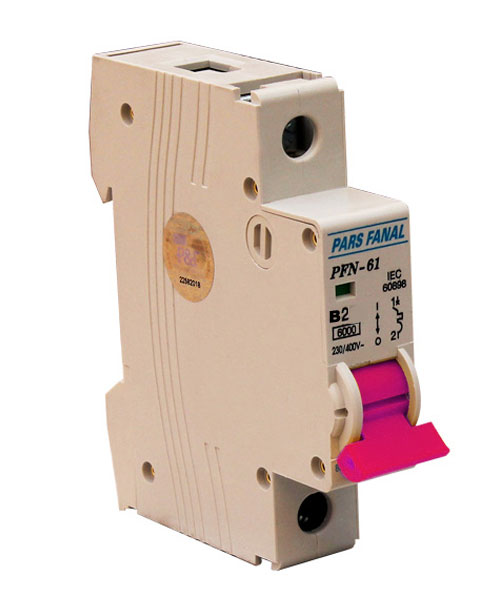

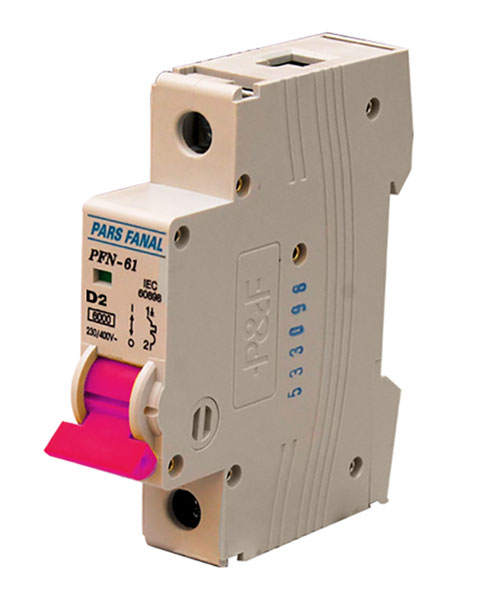

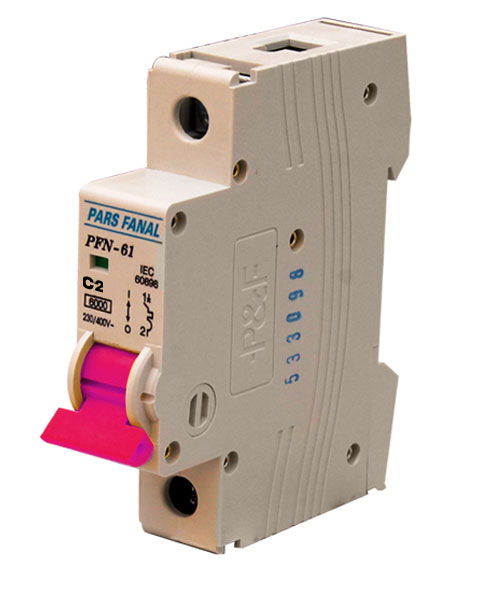

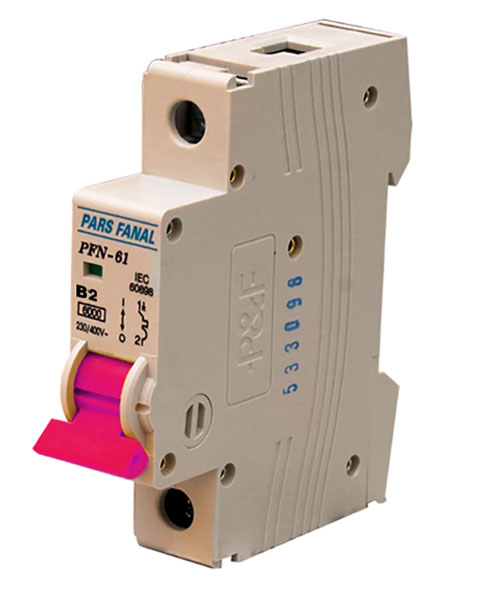

کلید مینیاتوری تک پل (6KA) 2A پارس فانال

MODEL : PFN61/2A



معرفی دستگاه

کلید مینیاتوری تک پل پارس فانال قابلیت حفاظت در مقابل اضافه جریان در مدار و قابلیت عملکرد مغناطیسی در مقابل اتصال کوتاه را دارد. فیوز مینیاتوری پارس فانال مطابق استاندارد بین المللی IEC 60898 تولید شده است و از کیفیت بالایی برخوردار است و در مدل های B , C , D طبق منحنی قطع استاندارد قابل سفارش می باشد.



۰ تومان
۱۳۲,۱۰۰ تومان
موجود
خرید عمده
  • نقد و بررسی
  • مشخصات فنی
  • ويژگي ها
  • جدول ابعاد
  • محصولات مشابه
  • نظرات کاربران
  • فیوز مینیاتوری

    کلید مینیاتوری یا MCB ( Miniature Circuit Breaker) یکی از پرکاربرد ترین تجهیزات حفاظتی مدارهای الکتریکی در برابر اضافه بار و یا اتصال کوتاه می باشد. در برخورد با این گونه اختلالات، فیوز مینیاتوری به سرعت عکس العمل نشان داده و در صورت لزوم جریان برق را قطع می کند. فیوزهای مینیاتوری در تیپ های مختلفی به منظور مصارف مختلف روشنایی، صنعتی، خانگی و ... تولید می شوند.

    فیوز مینیاتوری

    کلید مینیاتوری یا MCB ( Miniature Circuit Breaker) یکی از پرکاربرد ترین تجهیزات حفاظتی مدارهای الکتریکی در برابر اضافه بار و یا اتصال کوتاه می باشد. در برخورد با این گونه اختلالات، فیوز مینیاتوری به سرعت عکس العمل نشان داده و در صورت لزوم جریان برق را قطع می کند. فیوزهای مینیاتوری در تیپ های مختلفی به منظور مصارف مختلف روشنایی، صنعتی، خانگی و ... تولید می شوند.

    فیوز مینیاتوری



    1. نحوه عملکرد فیوز مینیاتوری:

    2.  در شکل روبرو بخش های داخلی یک کلید مینیاتوری را مشاهده می کنید. نحوه عملکرد کلید مینیاتوری در برابر اضافه جریان و اتصال کوتاه به دو صورت انجام می شود:
    3.
    4. 1.    تشخیص جریان اضافه به عهده یک بی متال می باشد که بوسیله عبور جریان مدت دار بیش از جریان نامی گرم شده و بر اثر خم شدن باعث عمل کنتاکت کلید مینیاتوری شده و مدار را قطع میکند.
    5.
    6. 2.    جریان اتصال کوتاه بصورت مغناطیسی بوسیله سیم پیچ که دارای تعداد دور کم و قطر زیاد می باشد تشخیص داده می شود و کلید مینیاتوری عمل می کند.



    فیوز مینیاتوری پارس فانال

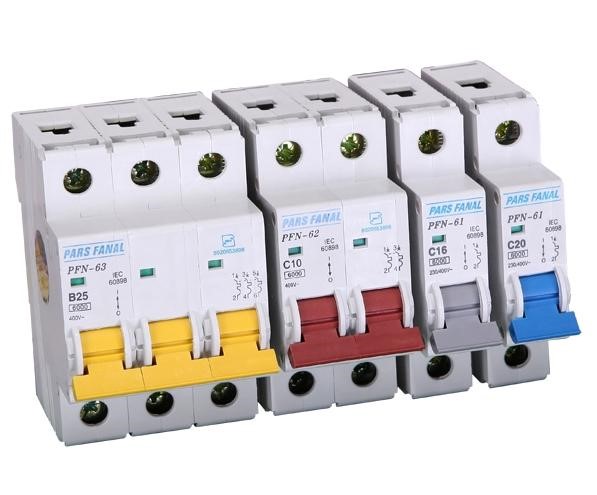

    شرکت پارس فانال یکی از برندهای معتبر ایرانی تولید کننده انواع قطعات برق صنعتی با بهترین کیفیت و مطابق استانداردهای جهانی، تحت لیسانس فانال آلمان می باشد. یکی از محصولات شناخته شده این برند، فیوز مینیاتوری است. فیوز مینیاتوری پارس فانال در انواع جریان متناوب و مستقیم تولید می شود و از نظر تعداد پل و تیپ کاری بسیار متنوع است و قابل استفاده در مصارف برق خانگی و صنعتی می باشد.

    فیوز مینیاتوری پارس فانال

    1. انواع فیوز مینیاتوی پارس فانال

    2. فیوز مینیاتوری پارس فاتال در سه تیپ روشنایی (B) ، موتوری (C) و سخت موتوری (D) و در انواع تک پل ، تک پل با نول (1P+N) ، دو پل ، سه پل ، سه پل با نول (3P+N) و چهار پل تولید می شود.
    3. فیوز های مینیاتوری پارس فانال از نظر قدرت قطع در انواع 4.5، 6 و 10KA تولید می شوند و  قابل عرضه در کلیه جریان های نامی از 2 الی 63 آمپر می باشند.
    4.
    5. منحنی قطع فیوز مینیاتوری پارس فانال

    6. منحنی قطع فیوز مینیاتوری پارس فانال

    فیوز مینیاتوری



    1. نحوه عملکرد فیوز مینیاتوری:

    2.  در شکل روبرو بخش های داخلی یک کلید مینیاتوری را مشاهده می کنید. نحوه عملکرد کلید مینیاتوری در برابر اضافه جریان و اتصال کوتاه به دو صورت انجام می شود:
    3.
    4. 1.    تشخیص جریان اضافه به عهده یک بی متال می باشد که بوسیله عبور جریان مدت دار بیش از جریان نامی گرم شده و بر اثر خم شدن باعث عمل کنتاکت کلید مینیاتوری شده و مدار را قطع میکند.
    5.
    6. 2.    جریان اتصال کوتاه بصورت مغناطیسی بوسیله سیم پیچ که دارای تعداد دور کم و قطر زیاد می باشد تشخیص داده می شود و کلید مینیاتوری عمل می کند.



    فیوز مینیاتوری پارس فانال

    شرکت پارس فانال یکی از برندهای معتبر ایرانی تولید کننده انواع قطعات برق صنعتی با بهترین کیفیت و مطابق استانداردهای جهانی، تحت لیسانس فانال آلمان می باشد. یکی از محصولات شناخته شده این برند، فیوز مینیاتوری است. فیوز مینیاتوری پارس فانال در انواع جریان متناوب و مستقیم تولید می شود و از نظر تعداد پل و تیپ کاری بسیار متنوع است و قابل استفاده در مصارف برق خانگی و صنعتی می باشد.

    فیوز مینیاتوری پارس فانال

    1. انواع فیوز مینیاتوی پارس فانال

    2. فیوز مینیاتوری پارس فانال در سه تیپ روشنایی (B) ، موتوری (C) و سخت موتوری (D) و در انواع تک پل ، تک پل با نول (1P+N) ، دو پل ، سه پل ، سه پل با نول (3P+N) و چهار پل تولید می شود.
    3. فیوز های مینیاتوری پارس فانال از نظر قدرت قطع در انواع 4.5، 6 و 10KA تولید می شوند و  قابل عرضه در کلیه جریان های نامی از 2 الی 63 آمپر می باشند.
    4.
    5. منحنی قطع فیوز مینیاتوری پارس فانال

    6. منحنی قطع فیوز مینیاتوری پارس فانال
  • مشخصات فنی
    مدل کلید مینیاتوری AC
    PFN61
    تعداد پل
    1
    تيپ
    B, C, D
    ظرفيت قطع
    6K
    جریان نامی (A)
    2
    سازندگان
    پارس فانال
    گارانتی
    2 سال
  • ویژگی های کلید مینیاتوری پارس فانال

    کاربرد در مصارف برق خانگی و صنعتی

    قابلیت حفاظت در مقابل اضافه جریان ( اضافه بار) در مدار

    قابلیت عملکرد مغناطیسی در مقابل اتصال کوتاه در مدار

    مطابق با استاندارد بین المللی IEC 60898

    عرضه در مدل های D,C,B طبق منحنی قطع استاندارد

    دارای نشانگر حالت قطع و وصل

    قابلیت نصب روی ریل 35mm

    با رنگ بندی استاندارد دستگیره های قطع و وصل

    عرضه با هولوگرام ضد تقلب و کد ردیابی محصول

    دارای امکان پلمپ کلید

  • ابعاد فیوز مینیاتوری پارس فانال
