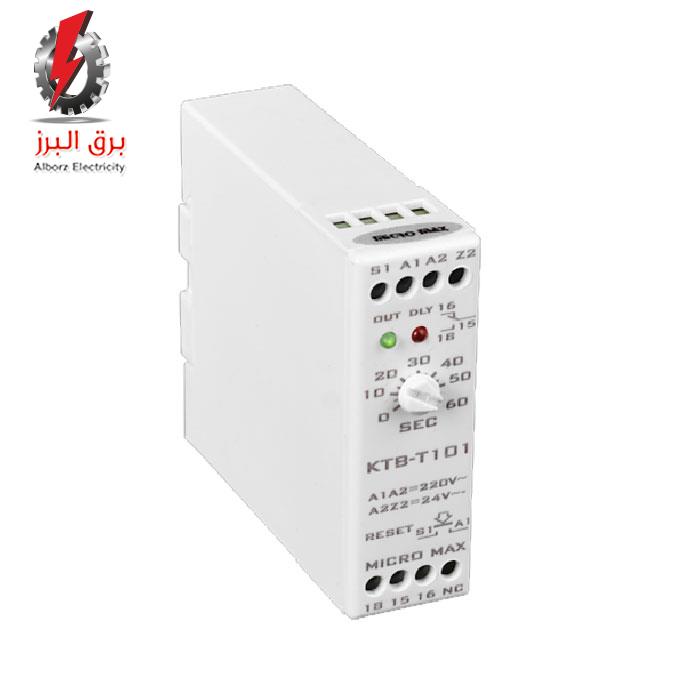

رله تایمر صنعتی کتابی میکرومکس

MODEL : KTB-T101



معرفی محصول

رله تایمر صنعتی کتابی میکرومکس یک رله الکترومکانیکی است که کاربرد زیادی در تابلو برق و اتوماسیون صنعتی دارد. این رله دارای پیچ تنظیم زمان تاخیر، از 0 تا 60 ثانیه می باشد.

۰ تومان
۸۰,۰۰۰ تومان
موجود
  • نقد و بررسی
  • مشخصات فنی
  • ویژگی ها

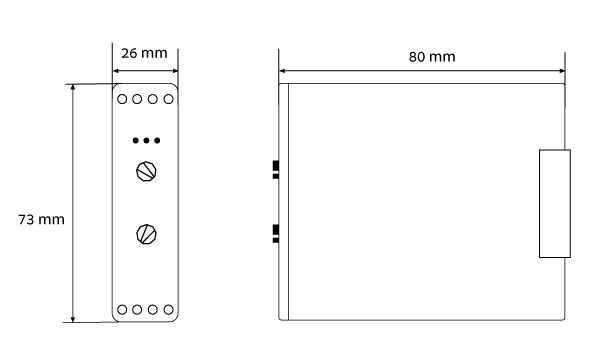

  • جدول ابعاد
  • محصولات مشابه
  • نظرات کاربران
  • رله تایمر صنعتی

    جهت کنترل مدار برای زمان معینی می توان از تایمر ها یا همان رله های زمانی استفاده کرد. تایمرها در انواع مختلفی تولید می شوند و کاربرد زیادی در تابلو برق و اتوماسیون صنعتی دارند و در مدارهای قدرت و فرمان و همین طور مدار راه انداز ستاره مثلث برای موتور سه فاز کاربرد دارند.

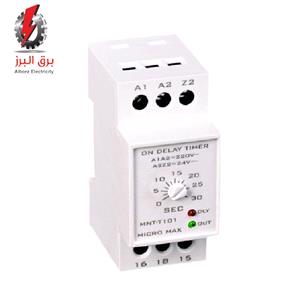

    رله تایمر صنعتی مینیاتوری میکرومکسرله تایمر صنعتی کتابی میکرومکس

    رله تایمر صنعتی کتابی On Delay  میکرومکس یک رله الکترومکانیکی است که پس از تحریک بوبین، کنتاکت های آن تغییر وضعیت می دهند. رله تایمر صنعتی مینیاتوری میکرومکس مناسب استفاده در تابلوهای فرمان برای اتوماسیون، زمان سنجی، راه اندازی دستگاه های اتوماتیک و همچنین استارت موتورهای سنگین سه فاز برای عبور از حالت ستاره به مثلث می باشد. رله تایمر صنعتی مینیاتوری میکرومکس دارای پیچ تنظیم زمان تاخیر، از 0 تا 60 ثانیه و همچنین دارای دو LED جهت اعلام وضعیت رله می باشد.

    در موارد لزوم از حالت تک ضربه ای آن MONO STABLE با استفاده از ترمینالهای A1 , S1 برای کاربرد های خاص مانند راه اندازی زمان دار موتور ها و دستگاه ها و یا برای روشنایی معابر و محوطه برای زمان مشخص استفاده نمود.





    نحوه نصب رله تایمر صنعتی مینیاتوری میکرومکس

    نحوه نصب رله تایمر صنعتی کتابی میکرومکس به این صورت است که ابتدا با اتصال خط تغذیه 220 ولت AC  به ترمینالهای A2 و  A1 یا 24V  به ترمینالهای A2 و Z2 و با روشن شدن نشانگر LED قرمز DLY زمان سنجی آغاز می شود. پس از گذشت زمان انتخاب شده رله خروجی عمل کرده و با روشن شدن نشانگر LED سبز   OUT  ترمینال 15 از 16 قطع شده و به 18 متصل می گردد و تا زمانی که ولتاژ تغذیه وجود داشته باشد در این حالت باقی می ماند و با قطع ولتاژ تغذیه، رله خروجی به حالت اولیه برگشته و تایمر آماده زمان سنجی مجدد می شود.

    در رله تایمر صنعتی کتابی میکرومکس بعد از اتمام زمان سنجی برای تغییر حالت خروجی و زمان گیری مجدد  می توان ترمینال S1 را به ترمینال A1 اتصال داد و بدین ترتیب می توان در هر لحظه رله خروجی تایمر را به حالت اولیه تغییر داد و تا مادامیکه ترمینالهای فوق به یکدیگر متصل باشند، زمان سنجی مجدد آغاز نمی شود. با حداشدن S1 و A1 زمان گیری آغاز شده و دستگاه همان زمان تنظیم شده را دوباره زمان سنجی می کند. (حالت ضربه ای)



  • مشخصات فني
    مدل
    KTB-T101
    ولتاژ تغذیه
    220VAC, 24VAC / 24VDC
    تاخیر در وصل
    0-60Sec
    خروجی
    کنتاکت دوطرفه 7 آمپر
    ابعاد
    24*71*80
    سازندگان
    میکرومکس
    گارانتی
    1 سال
  • ویژگی های تایمر صنعتی کتابی میکرومکس

    دقت بالا

    نصب و راه اندازی آسان

    دارای LED جهت اعلام وضعیت رله

    قابلیت تنظیم زمان تاخیر از 0 تا 60 ثانیه

    عمر کنتاکت : حداقل 10 میلیون بار

    تلفات داخلی : 1.2 ولت
