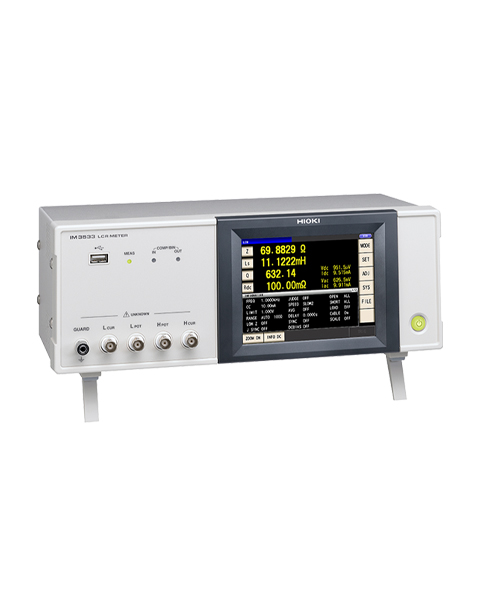

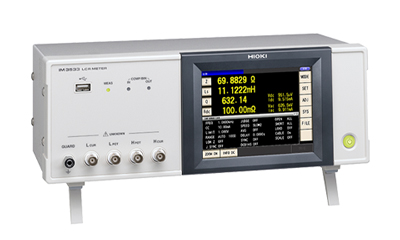

LCR متر مدل IM3533 هیوکی
LCR متر مدل IM3533 هیوکی دارای سه مد کاری LCR متر، تست ترانسفورماتور و تست های پیوسته با قابلیت اندازه گیری امپدانس، رزونانس، سلف، مقاومت، خازن و ... می باشد. فرکانس اندازه گیری این دستگاه از 1 میلی هرتز تا 200 کیلو هرتز است و امپدانس خروجی آن در حالت نرمال 100 اهم و در حالت امپدانس کم 25 اهم می باشد.

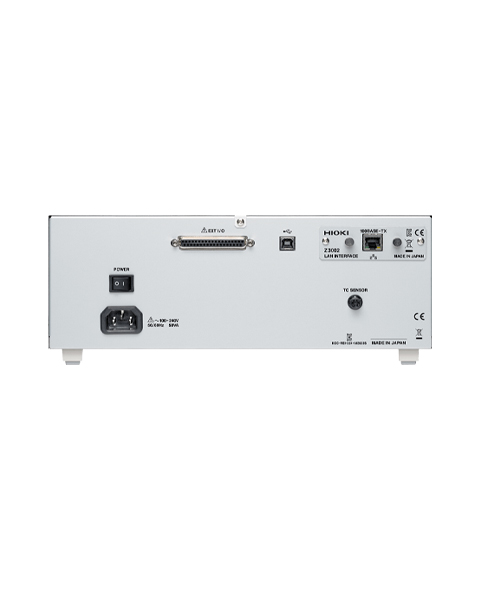

LCR متر مدل IM3533 هیوکی دارای شبکه های ارتباطی RS232، USB و LAN است و آیتم های قابل اندازه گیری آن عبارتند از:
Z (impedance [Ω])
Y (admittance [S])
θ (phase angle [°])
Rs (equivalent series resistance = ESR [Ω])
Rp (parallel resistance [Ω])
X (reluctance [Ω])
G (conductance [S])
B (susceptance [S])
Ls (series inductance [H])
Lp (parallel inductance [H])
Cs (series capacitance [F])
Cp (parallel capacitance [F])
Q (Q factor (Q = 1/D))
D (loss coefficient = tanδ)
با استفاده از این دستگاه، هنگامی که یک اندازه گیری از چندین محدوده عبور می کند، میتوان اندازه گیری را با محدوده خودکار تنظیم کرد. و از دو مزیت دامنه اندازهگیری وسیع محدوده خودکار و کاهش زمان اندازهگیری بهره برد. سرعت و دقت بالا و زمان اندازه گیری 2 میلی ثانیه از دیگر ویژگی های این LCR متر از برند هیوکی است.

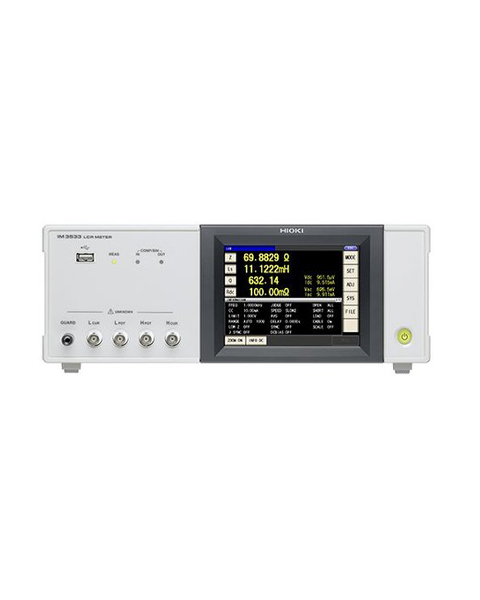

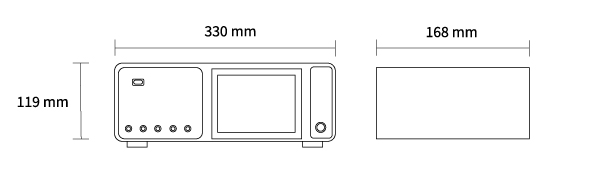

LCR متر مدل IM3533 هیوکی دارای بدنه مقاوم در ابعاد 168*119*330 میلیمتر و وزن 3.1 کیلوگرم با نمایشگر رنگی ۵.۷ اینچی لمسی است و در دمای 0 تا 40 درجه سانتی گراد با حداکثر رطوبت 80% عملکردی دقیق و قابل اطمینان دارد.
