مقدمه
در طراحی و بهره‌برداری از یک سیستم الکتریکی، کیفیت ولتاژ تغذیه مستقیماً بر عملکرد، طول عمر و قابلیت اطمینان تجهیزات اثر می‌گذارد. افت ولتاژ، افزایش ولتاژ و نوسانات تغذیه می‌توانند برای تجهیزات الکترونیکی، موتورهای الکتریکی، سیستم‌های کنترلی و تجهیزات حساس مشکل‌ساز شوند.

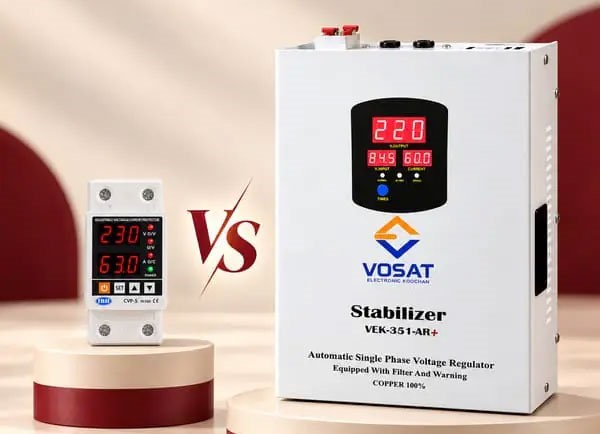

در این شرایط معمولاً دو راهکار مطرح می‌شود: محافظ ولتاژ و استابلایزر( تثبیت‌کننده ولتاژ)
محافظ ولتاژ بهتر است یا استابلایزر
این دو تجهیز یک کار را انجام نمی‌دهند. محافظ ولتاژ در اصل شرایط نامناسب ولتاژ را تشخیص می‌دهد و در صورت عبور از محدوده مجاز، بار را از شبکه جدا می‌کند؛ در حالی که استابلایزر وظیفه دارد ولتاژ ورودی را در محدوده مشخصی تنظیم و تثبیت کند و تا حد امکان اجازه دهد بار همچنان به کار خود ادامه دهد.
بنابراین پاسخ به سؤال «محافظ ولتاژ بهتر است یا استابلایزر؟» بدون شناخت نوع بار، کیفیت شبکه و هدف سیستم حفاظتی، از نظر مهندسی پاسخ دقیقی ندارد.
محافظ ولتاژ چیست و چگونه عمل می‌کند؟
محافظ ولتاژ، تجهیزی است که ولتاژ شبکه را پایش می‌کند و آن را با محدوده‌های از پیش تعیین‌شده مقایسه می‌کند.
اگر ولتاژ از حد مجاز بالاتر یا پایین‌تر برود، محافظ می‌تواند پس از سپری شدن زمان تأخیر تنظیم‌شده، مدار تغذیه بار را قطع کند. در بسیاری از رله‌های کنترل ولتاژ، پارامترهایی مانند حد افزایش ولتاژ، حد افت ولتاژ، زمان تأخیر و هیسترزیس قابل تنظیم هستند.
برای نمونه، در یک مدار تک‌فاز ممکن است تجهیز به‌گونه‌ای تنظیم شود که در صورت افزایش بیش از حد ولتاژ یا افت قابل توجه آن، فرمان قطع را صادر کند.
نکته مهم اینجاست:
محافظ ولتاژ، ولتاژ پایین را به ولتاژ مناسب تبدیل نمی‌کند و ولتاژ بالا را نیز تنظیم نمی‌کند.
اگر ولتاژ ورودی برای بار نامناسب باشد، راهکار محافظتی این است که بار از منبع جدا شود؛ نه اینکه ولتاژ ورودی اصلاح شود.
استابلایزر چیست؟
استابلایزر یا Voltage Stabilizer / Voltage Regulator تجهیزی است که هدف آن اصلاح تغییرات ولتاژ ورودی و نگه داشتن ولتاژ خروجی در محدوده موردنظر است.
به بیان ساده:
محافظ می‌گوید: «ولتاژ مناسب نیست، بار را قطع کن.»
اما:
استابلایزر می‌گوید: «ولتاژ مناسب نیست، آن را تا حد امکان اصلاح کن و خروجی مناسب‌تری به بار بده.»
البته نحوه این اصلاح به نوع استابلایزر بستگی دارد. استابلایزرها می‌توانند با معماری‌های مختلفی مانند سرووموتوری، رله‌ای، الکترونیکی یا فناوری‌های پیشرفته‌تر تنظیم ولتاژ ساخته شوند.
در تجهیزات صنعتی پیشرفته‌تر، سیستم‌های Voltage Conditioner می‌توانند علاوه بر تنظیم ولتاژ، برخی مشکلات کیفیت توان مانند افت ولتاژ طولانی‌مدت، اضافه‌ولتاژ و عدم تعادل ولتاژ را نیز مدیریت کنند.
بنابراین نباید هر وسیله‌ای که با عنوان «محافظ» یا «تثبیت‌کننده» فروخته می‌شود را صرفاً بر اساس نام تجاری آن قضاوت کرد؛ مشخصات فنی و روش عملکرد مدار تعیین‌کننده است.
آیا محافظ ولتاژ می‌تواند جای استابلایزر را بگیرد؟
در اغلب کاربردها، خیر.
فرض کنید ولتاژ شبکه برای مدتی در محدوده‌ای پایین‌تر از ولتاژ مطلوب قرار گرفته است.
محافظ ولتاژ این وضعیت را به‌عنوان Under Voltage تشخیص می‌دهد و در صورت عبور از آستانه تنظیم‌شده، بار را قطع می‌کند.
اما استابلایزر، در محدوده عملکرد خودش، تلاش می‌کند ولتاژ خروجی را به مقدار مناسب‌تری برساند.
بنابراین اگر مشکل اصلی شما افت و افزایش مداوم ولتاژ شبکه باشد و قرار باشد تجهیزات بدون قطع مکرر به کار خود ادامه دهند، صرفاً نصب یک محافظ ولتاژ پاسخ کاملی به مسئله نیست.
از طرف دیگر، اگر هدف اصلی شما این باشد که در شرایط خطرناک، بار سریعاً از شبکه جدا شود، استابلایزر به‌تنهایی الزاماً جایگزین یک سیستم حفاظتی مناسب نیست.
در سیستم‌های حرفه‌ای، این دو مفهوم حتی می‌توانند در کنار یکدیگر استفاده شوند.
چرا افت ولتاژ برای موتورهای الکتریکی مهم است؟
افت ولتاژ صرفاً به معنی «کم شدن عدد ولتاژ» نیست؛ اثر آن بر نوع بار اهمیت دارد.
در موتورهای القایی، کاهش ولتاژ می‌تواند شرایط نامطلوبی برای عملکرد موتور ایجاد کند. برای یک توان مکانیکی مشخص، موتور ممکن است برای تأمین بار به جریان بیشتری نیاز پیدا کند و این موضوع می‌تواند باعث افزایش تنش حرارتی در موتور شود. منابع حفاظتی ABB نیز به افزایش جریان موتور در شرایط آندر ولتاژ و پیامد حرارتی آن اشاره می‌کنند.
در زمان راه‌اندازی نیز شرایط حساس‌تر است؛ زیرا موتور جریان راه‌اندازی بالایی می‌کشد و افت ولتاژ شبکه می‌تواند بر عملکرد سایر تجهیزات متصل به همان شبکه نیز اثر بگذارد.
به همین دلیل در تابلوهای صنعتی، موضوع کنترل افت ولتاژ را نمی‌توان صرفاً با یک محافظ پریزی بررسی کرد.
باید مشخص شود:
- بار چه نوعی است؟
- توان و جریان نامی آن چقدر است؟
- تک‌فاز است یا سه‌فاز؟
- افت ولتاژ دائمی است یا لحظه‌ای؟
- افت ولتاژ ناشی از شبکه است یا کابل و اتصالات؟
- موتور هنگام استارت چه شرایطی ایجاد می‌کند؟
- آیا قطع بار قابل قبول است یا باید بار بدون وقفه کار کند؟
این پرسش‌ها مشخص می‌کنند که محافظ، رله کنترل ولتاژ، استابلایزر یا راهکار دیگری باید انتخاب شود.
آیا افزایش ولتاژ هم به اندازه افت ولتاژ مهم است؟
بله.
اضافه‌ولتاژ می‌تواند باعث افزایش تنش الکتریکی روی عایق‌ها و قطعات الکترونیکی شود و در برخی تجهیزات، احتمال خرابی را افزایش دهد.
در سیستم‌های قدرت، حفاظت اضافه‌ولتاژ به‌عنوان یک عملکرد مستقل شناخته می‌شود و در طراحی‌های حفاظتی می‌توان آستانه و زمان عملکرد را متناسب با کاربرد تعیین کرد.
اما یک نکته مهندسی مهم وجود دارد
هر افزایش ولتاژی الزاماً نباید باعث قطع فوری مدار شود.
اگر آستانه‌ها بدون توجه به رفتار واقعی شبکه انتخاب شوند، ممکن است تجهیز در برابر تغییرات گذرا یا شرایطی که برای مدت کوتاه قابل تحمل هستند، مرتباً تریپ کند.
به همین دلیل در رله‌های کنترل ولتاژ، پارامترهایی مانند Threshold، Time Delay و Hysteresis اهمیت دارند. در برخی رله‌های سه‌فاز صنعتی، برای Under Voltage و Over Voltage زمان تأخیر جداگانه در نظر گرفته می‌شود تا از عملکرد نادرست در شرایط گذرا جلوگیری شود.
زمان تأخیر محافظ ولتاژ چرا اهمیت دارد؟
یکی از اشتباهات رایج این است که تصور کنیم هرچه محافظ سریع‌تر قطع کند، حتماً حفاظت بهتری ایجاد کرده است.
در مهندسی حفاظت، سرعت عملکرد باید با ماهیت خطا هماهنگ باشد.
فرض کنید ولتاژ شبکه برای مدت بسیار کوتاهی دچار تغییر شده و بلافاصله به محدوده عادی برگشته است. اگر محافظ بدون هیچ تأخیری عمل کند، ممکن است بار به‌طور غیرضروری قطع شود.
در مقابل، برای برخی خطاهای جدی مانند از دست رفتن یک فاز در سیستم سه‌فاز، واکنش سریع‌تر اهمیت بیشتری دارد. در تجهیزات کنترل ولتاژ صنعتی نیز معمولاً بین خطاهای بحرانی مانند Phase Failure و شرایطی مانند Under/Over Voltage تمایز عملکردی وجود دارد.
بنابراین هنگام انتخاب محافظ یا رله کنترل ولتاژ، فقط به «حد ولتاژ» نگاه نکنید؛ زمان عملکرد نیز بخشی از مشخصات حفاظتی تجهیز است.
در سیستم سه‌فاز، محافظ ولتاژ چه تفاوتی دارد؟
در مدار سه‌فاز، مسئله فقط کم و زیاد شدن ولتاژ کل شبکه نیست.
مواردی مانند:
- قطع یک فاز
- جابه‌جایی توالی فازها
- عدم تعادل ولتاژ
- افت یا افزایش ولتاژ یک یا چند فاز
- مشکلات مربوط به نول
می‌توانند اهمیت داشته باشند.
به همین دلیل رله‌های کنترل ولتاژ سه‌فاز صنعتی معمولاً امکاناتی فراتر از یک محافظ ساده تک‌فاز دارند و ممکن است پارامترهایی مانند Phase Failure، Phase Sequence، Voltage Asymmetry و Under/Over Voltage را پایش کنند.
برای مثال، اگر یک موتور سه‌فاز به دلیل قطع یک فاز یا عدم تعادل شدید شرایط نامناسبی پیدا کند، مسئله دیگر صرفاً «محافظت در برابر کم شدن ولتاژ» نیست؛ بلکه باید کل شرایط شبکه سه‌فاز بررسی شود.
آیا استابلایزر برای هر تجهیزی مناسب است؟
خیر.
این تصور که «هرچه استابلایزر قوی‌تر باشد، برای همه تجهیزات بهتر است» از نظر مهندسی صحیح نیست.
انتخاب استابلایزر باید بر اساس مشخصات بار انجام شود؛ از جمله:
توان واقعی بار، جریان راه‌اندازی، نوع بار، محدوده ولتاژ ورودی، ولتاژ خروجی موردنیاز و سرعت پاسخ تجهیز.
برای بارهای موتوری، جریان راه‌اندازی اهمیت ویژه‌ای دارد.
برای تجهیزات الکترونیکی حساس، کیفیت خروجی و نحوه عملکرد استابلایزر در برابر تغییرات سریع ولتاژ مهم است.
برای بارهای صنعتی نیز باید مشخص شود که مشکل اصلی واقعاً نوسان ولتاژ است یا مسئله‌ای مانند افت ولتاژ ناشی از کابل، ظرفیت ناکافی ترانس، بارگذاری نامتعادل یا اتصالات نامناسب وجود دارد.
در چنین شرایطی، نصب استابلایزر بدون پیدا کردن علت اصلی می‌تواند صرفاً مسئله را پنهان کند.
چه زمانی محافظ ولتاژ انتخاب مناسب‌تری است؟
محافظ ولتاژ زمانی انتخاب مناسبی است که هدف اصلی شما جدا کردن بار از یک منبع تغذیه نامناسب باشد.
برای مثال:
- شبکه دارای افت یا افزایش ولتاژ خارج از محدوده قابل قبول است.
- می‌خواهید در شرایط نامناسب، بار قطع شود.
- بار می‌تواند پس از برگشت ولتاژ به محدوده مناسب دوباره راه‌اندازی شود.
- نمی‌خواهید برای هر مصرف‌کننده یک استابلایزر مستقل نصب کنید.
- هدف اصلی، ایجاد یک لایه حفاظتی در برابر شرایط نامناسب ولتاژ است.
در تابلو برق نیز می‌توان از رله کنترل ولتاژ به‌عنوان بخشی از منطق حفاظتی و فرمان استفاده کرد.
چه زمانی استابلایزر انتخاب منطقی‌تری است؟
اگر مشکل اصلی شما این است که ولتاژ ورودی به‌طور مداوم یا متناوب از مقدار مطلوب فاصله دارد و قطع کردن بار راهکار قابل قبولی نیست، باید بررسی کنید که آیا استابلایزر مناسب آن کاربرد است یا خیر.
برای مثال:
- ولتاژ ورودی به‌صورت مستمر نوسان دارد.
- تجهیزات به ولتاژ نسبتاً پایدار نیاز دارند.
- قطع و وصل مکرر بار مطلوب نیست.
- محدوده ورودی و ظرفیت استابلایزر با شرایط شبکه و بار مطابقت دارد.
البته در سیستم‌های حساس، ممکن است راهکار نهایی ترکیبی از تنظیم ولتاژ، حفاظت، UPS یا تجهیزات Power Quality باشد.
یک مثال عملی برای انتخاب
فرض کنید یک کارگاه صنعتی دارید که ولتاژ شبکه در ساعات مختلف روز تغییر می‌کند.
اگر اندازه‌گیری‌ها نشان دهند ولتاژ گاهی برای مدت مشخصی از محدوده قابل قبول خارج می‌شود و قطع موتور یا دستگاه در این شرایط مشکلی ایجاد نمی‌کند، یک سیستم حفاظت Under/Over Voltage می‌تواند راهکار مناسبی باشد.
اما اگر همین کارگاه به دلیل افت ولتاژ مداوم با کاهش کیفیت عملکرد تجهیزات مواجه است و قرار است تجهیزات بدون قطع شدن به کار ادامه دهند، صرفاً نصب محافظ مشکل را حل نمی‌کند.
در این حالت باید ابتدا منشأ افت ولتاژ بررسی شود و سپس در صورت نیاز، راهکار تنظیم ولتاژ متناسب با ظرفیت و نوع بار انتخاب شود.
این تفاوت، دقیقاً همان چیزی است که انتخاب مهندسی را از خرید صرفاً بر اساس نام محصول جدا می‌کند.
قبل از انتخاب محافظ ولتاژ یا استابلایزر چه چیزهایی را اندازه‌گیری کنیم؟
قبل از انتخاب تجهیز، بهتر است به‌جای حدس زدن، شبکه را اندازه‌گیری کنید.
حداقل اطلاعات موردنیاز عبارت‌اند از:
1. ولتاژ نامی شبکه
2. حداقل ولتاژ واقعی
3. حداکثر ولتاژ واقعی
4. مدت و تکرار افت یا افزایش ولتاژ
5. تک‌فاز یا سه‌فاز بودن بار
6. جریان و توان مصرفی
7. جریان راه‌اندازی بارهای موتوری
8. نوع بار
9. میزان حساسیت بار به قطع و وصل
10. وجود یا عدم وجود نوسانات و خطاهای فاز
پس از به‌دست آوردن این اطلاعات، انتخاب تجهیز بسیار دقیق‌تر خواهد بود.
جمع‌بندی مهندسی
محافظ ولتاژ و استابلایزر دو تجهیز با دو فلسفه متفاوت هستند.
محافظ ولتاژ، ابزار حفاظت است؛ استابلایزر، ابزار تنظیم ولتاژ.
محافظ در شرایطی که ولتاژ از محدوده تعیین‌شده خارج شود، می‌تواند بار را قطع کند تا از ادامه کار در شرایط نامناسب جلوگیری شود.
استابلایزر، در محدوده طراحی خود، تلاش می‌کند ولتاژ خروجی را تنظیم و پایدارتر کند تا بار بتواند با تغذیه مناسب‌تری به کار ادامه دهد.
بنابراین انتخاب بین این دو نباید با سؤال «کدام بهتر است؟» شروع شود.
سؤال درست این است:
مشکل شبکه چیست و هدف ما از تجهیز حفاظتی یا اصلاح ولتاژ چیست؟
اگر مسئله، حفاظت در برابر افت و افزایش ولتاژ باشد، محافظ یا رله کنترل ولتاژ می‌تواند راهکار مناسبی باشد.
اگر مسئله، نوسان یا انحراف مستمر ولتاژ و نیاز به اصلاح آن باشد، باید سراغ راهکارهای تنظیم ولتاژ مانند استابلایزر رفت.
و در یک سیستم صنعتی حرفه‌ای، ممکن است پاسخ نهایی ترکیبی از چند لایه حفاظتی باشد؛ زیرا هیچ‌کدام از این تجهیزات به‌تنهایی جایگزین تمام حفاظت‌های الکتریکی نیستند.
