آتشسوزیهای ناشی از سیستمهای الکتریکی، برخلاف تصور عموم، صرفاً یک "حادثه تصادفی" نیستند. در ۹۰٪ موارد، این حوادث نتیجهی یک زنجیره از تصمیمات اشتباه در مرحله طراحی، خرید قطعات بیکیفیت و یا نصب غیر استاندارد هستند. وقتی صحبت از حفاظت از جان و مال در میان است، دیگر جایی برای "حدس و گمان" وجود ندارد.
در این مقاله تخصصی، ما از نگاه مهندسی بررسی میکنیم که دلایل بروزآتش سوزی ناشی از برق چیست و چگونه با انتخاب صحیح تجهیزات حفاظتی، کابلها و سیستمهای مدیریت کابل، میتوانید یک سد دفاعی غیرقابل نفوذ در برابر اینگونه حوادث ایجاد کنید.
۱. چرا سیستمهای برقی دچار آتشسوزی میشوند؟
برای ارائه راهکار، ابتدا باید دشمن را بشناسیم. آتشسوزی الکتریکی معمولاً از سه عامل اصلی نشأت میگیرد:

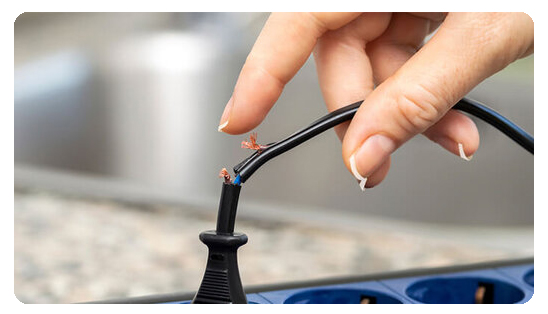

الف) پدیده آرک الکتریکی و اتصال کوتاه
اتصال کوتاه زمانی رخ میدهد که دو رسانای با پتانسیل متفاوت (فاز و نول یا فاز و زمین) بدون وجود بار، مستقیماً با هم تماس پیدا کنند. این برخورد باعث ایجاد یک جریان بسیار عظیم در کسری از ثانیه میشود. اگر تجهیزات حفاظتی (مانند کلیدهای اتوماتیک یا MCB) با سرعت و دقت کافی این جریان را قطع نکنند، انرژی الکتریکی به انرژی حرارتی تبدیل شده و باعث ذوب شدن سیمها و شعلهور شدن محیط میشود.
ب) گرمای ناشی از مقاومت بیش از حد
این عامل، "قاتل خاموش" در ساختمانهاست. اگر از سیم و کابل با سطح مقطع کمتر از نیاز مصرفکنندهها استفاده شود، یا اگر اتصالات داخل تابلو برق (Loose Connections) به خوبی سفت نشده باشند، در محل اتصال مقاومت الکتریکی به شدت بالا میرود. طبق قانون ژول، با افزایش جریان و مقاومت، توان تلفاتی به صورت حرارت آزاد میشود که میتواند منجر به ذوب شدن عایق کابلها شود.
ج) نوسانات ولتاژ و نویزهای شدید
نوسانات ناگهانی که از سمت شبکه برق یا حتی از داخل خود ساختمان (هنگام روشن شدن موتورهای بزرگ) وارد میشوند، میتوانند باعث آسیب به عایقهای الکتریکی و ایجاد جرقه در نقاط حساس شوند.
۲. نقش کلیدی تجهیزات در پیشگیری از آتش سوزی ناشی از برق
برای جلوگیری آتش سوزی ناشی از برق، سیستم شما باید دارای لایههای حفاظتی مختلف باشد. در اینجا به بررسی دقیق کاربرد قطعات میپردازیم:
۱. انتخاب صحیح کلید اتوماتیک (MCB/MCCB)
کلید اتوماتیک نباید صرفاً بر اساس قیمت انتخاب شود. یک کلید اتوماتیک استاندارد باید دو ویژگی اصلی داشته باشد:
* حفاظت حرارتی (Thermal): برای جلوگیری از آسیب ناشی از اضافه بار (Overload) در مدت زمان طولانی.
* حفاظت مغناطیسی (Magnetic): برای قطع بسیار سریع جریان در صورت بروز اتصال کوتاه (Short Circuit).
* نکته تخصصی: انتخاب منحنی جریان (Curve) مناسب (مثلاً Curve C برای بارهای عمومی یا Curve D برای بارهای القایی مثل موتورها) یکی از حیاتیترین بخشهای مهندسی است که از قطع شدن بیمورد یا سوختن مدار جلوگیری میکند.
۲. اهمیت سطح مقطع کابل و سیم
استفاده از کابلهای ارزان قیمت با آلیاژ نامعتبر یا سطح مقطع کمتر از استانداردهای تعریف شده، ریسک آتشسوزی را بسیار بالا می برد. کابل باید بر اساس شدت جریان (Ampacity)، افت ولتاژ (Voltage Drop) و شرایط محیطی (دما و نحوه نصب) انتخاب شود. کابلهای استاندارد باید دارای عایقهای مقاوم در برابر حرارت (مانند PVC یا XLPE با کیفیت بالا) باشند.
۳. راهکارهای عملیاتی در مرحله نصب (محل وقوع بیشترین خطا)
بسیاری از متخصصان تصور میکنند که اگر قطعات باکیفیت بخرند، کار تمام است. اما واقعیت این است که "نصب اشتباه، قطعه باکیفیت را به یک بمب ساعتی تبدیل میکند."
مدیریت اتصالات و پدیده "اتصال ضعیف"

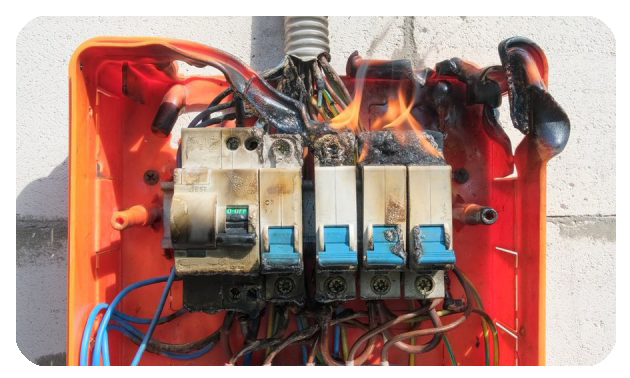

یکی از اصلیترین دلایل آتشسوزی در تابلوهای برق، اتصالات شل و ضعیف در محل اتصال سیم به کلید اتوماتیک، کنتاکتور یا شینباس است.
* چرا خطرناک است؟ وقتی اتصال شل باشد، سطح تماس کاهش یافته و مقاومت الکتریکی در آن نقطه به شدت بالا میرود. این امر باعث ایجاد پدیده "آرک" و گرمای شدید میشود که در نهایت عایق سیم را ذوب کرده و منجر به آتشسوزی میگردد.
* راهکار حرفهای:
1. استفاده از گیوتین یا پرس کابل برای تمام سر سیمها. هرگز سیم را بدون سرسیم مستقیماً به پیچ کلید نبندید.
2. استفاده از تورکمتر (Torque Wrench) برای سفت کردن پیچها طبق استاندارد سازنده (مثلاً ۵ نیوتنمتر).
3. انجام بازرسی دورهای برای بررسی مجدد سفت بودن اتصالات (به دلیل لرزشهای محیطی یا انبساط حرارتی).
۴. مدیریت حرارتی در تابلوهای برق
گرما دشمن شماره یک تجهیزات الکتریکی است. افزایش دمای محیط تابلو، عمر کنتاکتورها و کلیدهای اتوماتیک را به شدت کاهش داده و ریسک آتشسوزی را بالا میبرد.
الف. انتخاب سایز داکت و فضای تهویه
اگر داکتها بیش از حد ظرفیت خود پر شوند، جریان هوا بین کابلها مسدود شده و کابلها مانند یک "مقاومت گرمایی" عمل میکنند.
* قانون طلایی: هرگز داکت یا ترانکینگ را بیش از ۵۰ تا ۶۰ درصد از ظرفیت مقطع خود پر نکنید. این فضای خالی برای گردش هوا و دفع حرارت ضروری است.
ب. نقش تجهیزات حفاظتی در مدیریت دما
تجهیزات حفاظتی امروزه فراتر از یک قطعکننده ساده عمل میکنند و میتوانند نقش پیشگیریکننده را ایفا کنند:
♦ استفاده از رلههای حرارتی و محافظهای جریان (Overload): این تجهیزات با پایش دقیق جریان عبوری، از افزایش دمای بیش از حد سیمپیچها و کابلها جلوگیری میکنند. هرگونه افزایش جریان که منجر به تولید حرارت میشود، توسط این قطعات شناسایی شده و پیش از آسیب به عایق کابلها، مدار را قطع میکنند.
♦ سیستمهای مانیتورینگ جریان: در تابلوهای پیشرفتهتر، استفاده از مانیتورهای دیجیتال جریان اجازه میدهد تا اپراتور با مشاهده نوسانات و افزایش تدریجی آمپر، متوجه فشار بیش از حد به سیستم شود و قبل از وقوع جرقه یا ذوب شدن، اقدام به بازبینی کند.
♦ استفاده از ترموستاتهای تابلو: مدیریت هوشمند فنهای تهویه از طریق ترموستات، یکی از ارزانترین و موثرترین روشها برای کنترل دمای محیط داخل تابلو و جلوگیری از تجمع حرارت است.
۵. چکلیست فنی برای خریداران و پیمانکاران
قبل از تأیید نهایی خرید و نصب، این ۵ مورد را بررسی کنید:
تطبیق مقطع کابل با جریان: آیا مقطع کابل بر اساس جریان نامی بار، طول مسیر (برای جلوگیری از افت ولتاژ) و شرایط محیطی (دمای محیط) انتخاب شده است؟ (کابل باریکتر از حد نیاز، عامل اصلی داغ شدن و آتشسوزی است).
بررسی مقاومت در برابر شعله (Flame Retardant): آیا کابلها و تجهیزات دارای تاییدیه استاندارد هستند که در صورت بروز جرقه، شعله را منتشر نکنند و خودشان نسوزند؟
انتخاب منحنی (Curve) مناسب برای کلیدها: آیا کلید اتوماتیک (MCB) دارای منحنی مناسب برای نوع بار (مثل منحنی C برای موتورها یا منحنی B برای مصارف روشنایی) است تا از قطع شدنهای مکرر و ایجاد جرقه جلوگیری شود؟
مدیریت چیدمان و تهویه کابلها: آیا کابلها در مسیرهای بسیار شلوغ و فشرده قرار گرفتهاند؟ (تراکم بیش از حد کابلها در داکتها باعث عدم گردش هوا و تجمع حرارت در مرکز کابلها میشود که خطرناک است).
استفاده از سیرسیم استاندارد: آیا برای تمام رشتههای مسی کابلها در محل اتصال به تجهیزات، از سیرسیم استفاده شده است؟ (عدم استفاده از سیرسیم باعث ایجاد اتصال ضعیف و ایجاد نقاط داغ یا Hot Spot در ترمینالها میشود که عامل اصلی آتشسوزی در تابلوهاست)
