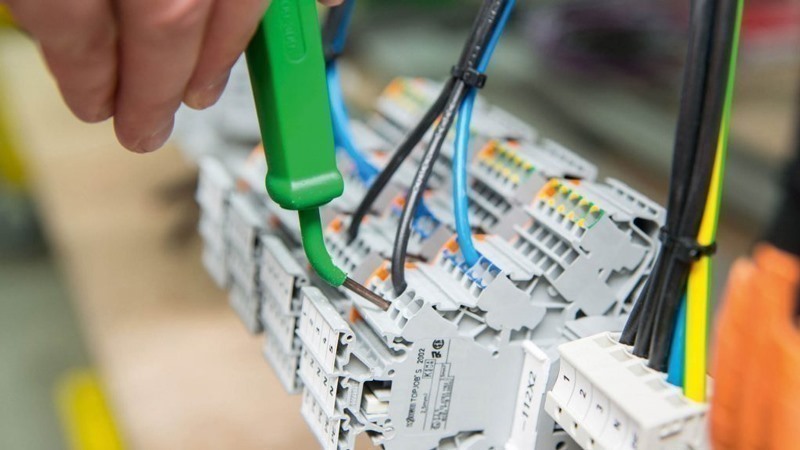

انواع ترمینال ریلی؛ راهنمای جامع انتخاب و کاربرد در تابلو برق

مقدمه

ترمینال ریلی یکی از پایه‌ای‌ترین و در عین حال حساس‌ترین اجزای سیم‌بندی در تابلو برق است. وظیفه اصلی آن ایجاد یک نقطه اتصال مطمئن، منظم و قابل سرویس بین هادی‌هاست؛ اما در عمل نقش ترمینال فقط به اتصال دو سیم محدود نمی‌شود. در بسیاری از پروژه‌های صنعتی، ترمینال ریلی بخشی از معماری توزیع، حفاظت، تست، ایزولاسیون و حتی عیب‌یابی مدار محسوب می‌شود. به همین دلیل شناخت انواع آن برای تکنسین برق، طراح تابلو و واحد نگهداری و تعمیرات اهمیت زیادی دارد.

انواع ترمینال ریلی از نظر نحوه اتصال سیم

از نظر مکانیزم مهار هادی (سیم گیر)، ترمینال‌های ریلی معمولاً به دو گروه اصلی تقسیم می‌شوند: ترمینال پیچی و ترمینال فشاری.
ترمینال‌های ریلی پیچی قدیمی‌تر و بسیار رایج‌اند و اتصال سیم را با فشار مکانیکی پیچ روی هادی برقرار می‌کنند. این مدل‌ها به دلیل سادگی، قیمت مناسب و تنوع بالا هنوز هم در بسیاری از تابلوهای صنعتی استفاده می‌شوند.

در مقابل، ترمینال‌های فشاری با استفاده از فنر یا مکانیزم push-in عمل می‌کنند و در پروژه‌هایی که سرعت مونتاژ، مقاومت در برابر لرزش و کاهش خطای انسانی اهمیت دارد، انتخاب بهتری هستند. در ترمینال فشاری معمولاً کیفیت تماس یکنواخت‌تر است و در سیم‌بندی‌های پرتراکم عملکرد بسیار خوبی دارند.

انواع ترمینال ریلی از نظر عملکرد

ترمینال ریلی یک طبقه

ترمینال یک طبقه رایج‌ترین و پایه‌ای‌ترین نوع ترمینال ریلی است و عملاً ستون فقرات سیم‌بندی بسیاری از تابلوها را تشکیل می‌دهد. در ساده‌ترین حالت، یک ورودی و یک خروجی دارد و برای انتقال مستقیم هادی از یک سمت به سمت دیگر استفاده می‌شود. با وجود سادگی ظاهری، همین ترمینال‌ها نقش مهمی در نظم داخلی تابلو، مدیریت مسیرهای سیم‌کشی و تسهیل تعمیرات دارند. در مدارهای فرمان، تغذیه‌های کم‌قدرت و اتصالات عمومی، این نوع ترمینال ریلی تقریباً همیشه اولین انتخاب است.

ترمینال ریلی چند طبقه

وقتی فضای داخل تابلو محدود باشد و تعداد اتصالات بالا برود، ترمینال چندطبقه به‌عنوان یک راه‌حل بسیار کارآمد مطرح می‌شود. این نوع ترمینال در یک بدنه واحد، دو یا چند سطح اتصال مستقل فراهم می‌کند و به همین دلیل می‌تواند تعداد بیشتری مدار را در فضای کمتر روی ریل جای دهد. ترمینال ریلی چندطبقه در تابلوهای PLC، سیستم‌های کنترل فرایند و پروژه‌هایی که تراکم سیم‌کشی بالا دارند، بسیار کاربردی است. در شکل زیر محصولی از برند رعد را مشاهده می کنید که مزیت اصلی این نوع ترمینال پیچی دو طبقه و سه طبقه صرفه‌جویی در فضا و افزایش نظم است، طراحی این ترمینال ریلی بگونه ای است که دسترسی به هر طبقه برای سیم‌بندی و سرویس بسیار عالی است.

ترمینال ارت

ترمینال ارت یکی از مهم‌ترین اجزای ایمنی در هر تابلو برق است. این ترمینال برای اتصال هادی حفاظتی به کار می‌رود و معمولاً با رنگ سبز-زرد و طراحی ویژه‌ای عرضه می‌شود تا به‌راحتی از ترمینال‌های عادی قابل تشخیص باشد. ترمینال ارت اتصال مستقیم و مطمئن‌تری به ریل یا بدنه فلزی تابلو برقرار می‌کند تا مسیر تخلیه جریان خطا با کمترین مقاومت ممکن ایجاد شود. اهمیت این ترمینال فقط در «اتصال زمین» نیست، بلکه در کاهش خطر برق‌گرفتگی، عملکرد درست تجهیزات حفاظتی و رعایت الزامات استاندارد نیز نقش کلیدی دارد.

ترمینال سوئیچی

ترمینال سوئیچی برای مواقعی طراحی شده که لازم است یک شاخه از مدار بدون باز کردن کامل سیم‌ها موقتا از مسیر خارج یا وارد مدار شود. این ویژگی در سرویس، تست، تعمیرات و عیب‌یابی بسیار ارزشمند است. به‌جای این‌که تکنسین مجبور باشد هادی را از ترمینال خارج کند، می‌تواند با باز یا بسته کردن مکانیزم سوئیچ، مسیر الکتریکی را موقتاً قطع یا وصل کند. این نوع ترمینال سوئیچی در تابلوهای کنترل و سیستم‌هایی که نیاز به نگهداری دوره‌ای دارند، بهره‌وری عملیاتی را بالا می‌برد و احتمال خطا را کم می‌کند.

ترمینال قطع شونده آزمون (جریانی)

ترمینال جریانی، که نوعی پیشرفته از ترمینال آزمون (Test Terminal) یا ترمینال قطع‌شونده محسوب می‌شود، نقش حیاتی در سیستم‌های اندازه‌گیری و کنترل صنعتی ایفا می‌کند. ترمینال آزمون با فراهم کردن یک نقطه دسترسی امن و سریع برای تست و مانیتورینگ مدارات، به ویژه در مواجهه با چالش‌های اندازه‌گیری جریان، از اهمیت بالایی برخوردارند.
یکی از بارزترین کاربردهای ترمینال جریانی، حفاظت از ترانسفورماتورهای جریان (CT) است. در فرآیند تست یا تعویض آمپرمتر متصل به CT، باز بودن همزمان دو سر CT می‌تواند منجر به ایجاد ولتاژ بالا و آسیب جدی به ترانسفورماتور شود. ترمینال جریانی با تعبیه یک لینک متحرک و یک پیچ مرکزی، این امکان را فراهم می‌آورد که اپراتور ابتدا با جابجایی لینک، دو سر CT را به هم متصل و ایمن کند، سپس با استفاده از پیچ مرکزی، آمپرمتر را قطع کرده و عملیات تست یا تعویض را انجام دهد. پس از اتمام کار، با برقراری مجدد اتصال آمپرمتر و سپس حذف لینک متحرک، اتصال امن مدار برقرار می‌شود.

این قابلیت ترمینال قطع شونده آزمون یا همان ترمینال جریانی، علاوه بر کاهش چشمگیر ریسک آسیب به CT، باعث کاهش زمان عیب‌یابی و افزایش ایمنی اپراتور می‌شود. همچنین، امکان اندازه‌گیری دقیق ولتاژ، جریان و سیگنال‌ها بدون نیاز به باز کردن مستقیم سیم‌کشی، که در تابلوهای حرفه‌ای و مدارهای ابزار دقیق بسیار حائز اهمیت است، توسط این ترمینال‌ها تضمین می‌گردد. ترمینال‌های جریانی، با فراهم کردن انعطاف‌پذیری و ایمنی در نقطه‌ی اندازه‌گیری، ابزاری کلیدی برای مهندسان برق و تکنسین‌های اتوماسیون محسوب می‌شوند.



ترمینال دارای قطعات الکترونیکی

برخی ترمینال‌های ریلی فقط نقش اتصال ندارند، بلکه یک یا چند قطعه الکترونیکی نیز در ساختار داخلی آن‌ها گنجانده شده است. این قطعات می‌توانند عملکردهای مختلفی ایجاد کنند؛ برای مثال نمایش وضعیت، حفاظت، محدودسازی جریان، یا ایجاد مسیر خاص برای سیگنال. این دسته از ترمینال‌ها در مدارهای کنترلی پیشرفته، تابلوهای اتوماسیون و سیستم‌های ابزار دقیق بسیار کاربردی‌اند، زیرا بخشی از منطق حفاظتی یا کنترلی را در خود ترمینال متمرکز می‌کنند.

ترمینال شامل قطعات الکترونیکی قطع شونده

ترمینال‌های ریلی قطع‌شونده و مجهز به المان‌های الکترونیکی، راهکاری پیشرفته برای بهینه‌سازی سیستم‌های اندازه‌گیری و کنترل صنعتی هستند. این ترمینال‌ها با قابلیت ماژولار خود، امکان تبدیل سریع یک ترمینال استاندارد به ترمینال فیوزی (با قابلیت LED)، دیودی یا حتی جای‌گذاری المان‌هایی مانند خازن و مقاومت را فراهم می‌کنند؛ قابلیتی که در کنار امکان سوئیچینگ ایمن برای تست و نگهداری مدارات، انعطاف‌پذیری بی‌نظیری به تابلوسازان می‌دهد. وجود ویژگی‌هایی نظیر تست‌سوکت در برخی مدل ها برای مانیتورینگ دقیق و حذف نیاز به تغییر چیدمان هنگام اصلاح طراحی، این تیپ ترمینال‌ها را به انتخابی ایده‌آل برای کاهش فضای تابلو، مدیریت هوشمندانه قطعات و افزایش سرعت عیب‌یابی در سیستم‌های اتوماسیون تبدیل کرده است.

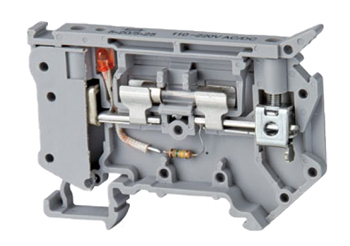

ترمینال فیوزی

ترمینال ریلی فیوزی را باید یکی از مهم‌ترین زیرمجموعه‌های ترمینال‌های دارای قطعات داخلی دانست. در این مدل، جایگاه فیوز داخل بدنه ترمینال تعبیه شده و ترمینال علاوه بر نقش اتصال، وظیفه حفاظت موضعی از مدار را هم بر عهده می‌گیرد. ترمینال فیوزی دارای اهرمی است که فیوز روی آن سوار می شود و به راحتی با باز کردن اهرم، فیوز از مدار خارج شده و تعویض می شود. برخی انواع ترمینال فیوزی دارای چراغ هشدار دهنده LED بوده و چنانچه فیوز به اصطلاح بسوزد چراغ مربوطه روشن می شود و این هشداری جهت وجود عیب در مدار است.

ترمینال فیوزی در شاخه‌هایی که نیاز به حفاظت سریع و مستقل دارند، بسیار مفید است. از نظر کاربرد، ترمینال فیوزی در تغذیه سنسورها، ورودی‌های حساس، مدارهای فرمان و خطوطی که نباید کل سیستم را تحت‌تأثیر خطا قرار دهند، بسیار رایج است. بنابراین از نظر طبقه‌بندی فنی، می‌توان آن را زیرمجموعه ترمینال‌های دارای قطعات داخلی دانست، اما از نظر صنعتی معمولاً به‌عنوان یک گروه مستقل و پرکاربرد نیز معرفی می‌شود.

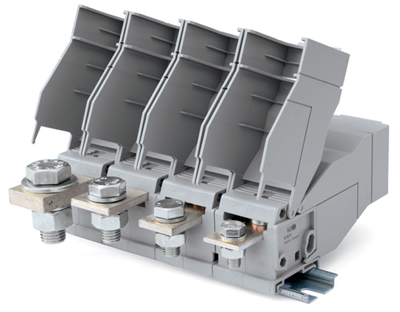

ترمینال جریان بالا

ترمینال‌های ریلی جریان بالا، که اغلب در نقاط ورود جریان اصلی به تابلوهای برق، سیستم‌های توزیع قدرت و اتصالات شینه (Busbar) به کار می‌روند، برای مدیریت بارهای الکتریکی سنگین طراحی شده‌اند. این ترمینال‌ها با بهره‌گیری از مواد عایق با دوام و مقاوم در برابر حرارت بالا، و همچنین استفاده از آلیاژهای فلزی با هدایت الکتریکی عالی، اطمینان از کمترین افت ولتاژ و مقاومت تماسی را در عبور جریان‌های بالا فراهم می‌کنند. ساختار مکانیکی مستحکم ترمینال شمشی قادر است تنش‌های حرارتی ناشی از بارهای متغیر و ضربه‌ای را به‌خوبی تحمل کرده و از داغ شدن بیش از حد اتصالات جلوگیری نماید؛ عاملی کلیدی که پایداری و اطمینان عملکردی کل سیستم توزیع برق را در محیط‌های صنعتی و پرمصرف تضمین می‌کند.

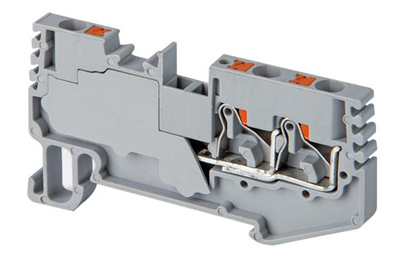

ترمینال چند ورودی / چند خروجی

در برخی پروژه‌ها، یک سیگنال یا تغذیه باید به چند نقطه مختلف توزیع شود. در این حالت ترمینال چند ورودی یا چند خروجی راه‌حل مناسبی است. این نوع ترمینال امکان انشعاب‌گیری منظم را فراهم می‌کند و از سیم‌کشی‌های پراکنده و غیراستاندارد جلوگیری می‌کند. در تابلوهای PLC، تغذیه 24 ولت DC و سیستم‌های توزیع سیگنال، این مدل بسیار کارآمد است. مزیت اصلی آن نظم، سرعت اجرا و کاهش تعداد قطعات جانبی است.

قیمت ترمینال ریلی

در هنگام انتخاب ترمینال ریلی، علاوه بر ویژگی‌های فنی، قیمت ترمینال به دلیل نیاز به استفاده در تعداد بالا در پروژه یکی از فاکتورهای مهم برای مدیران و تابلوسازان است. قیمت ترمینال ریلی تحت تأثیر عوامل متعددی از جمله کیفیت مواد اولیه (مانند جنس بدنه عایق و آلیاژ هادی)، برند سازنده، نوع سیم‌گیر (پیچی یا فشاری) و میزان جریان‌دهی ترمینال قرار دارد. اگرچه استفاده از محصولات ارزان‌قیمت در نگاه اول هزینه‌های اولیه را کاهش می‌دهد، اما سرمایه‌گذاری روی ترمینال‌هایی با استانداردهای کیفی بالا، به دلیل طول عمر بیشتر و کاهش نیاز به تعمیرات دوره‌ای، در نهایت منجر به کاهش هزینه‌های عملیاتی و افزایش ضریب ایمنی تابلو برق شما خواهد شد. پیشنهاد می‌شود همواره تعادلی میان «کیفیت عملکردی» و «بودجه پروژه» برقرار کنید تا از بروز حوادث احتمالی و توقف‌های ناخواسته در سیستم جلوگیری شود.


ادامه دارد ...
