مقدمه

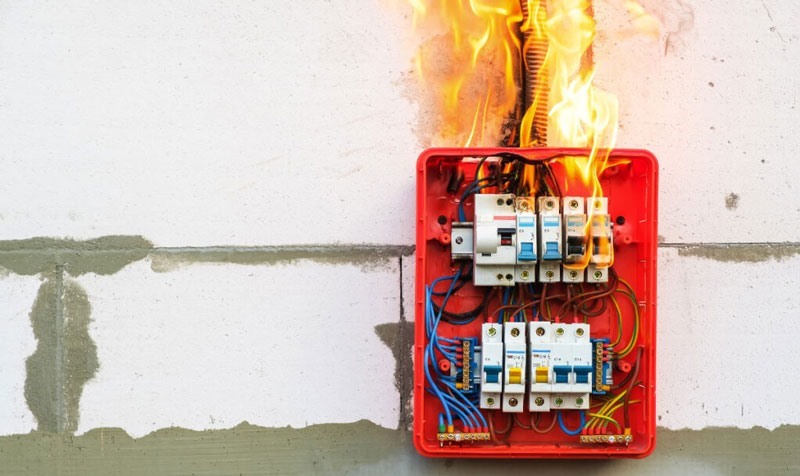

تابلو برق، مرکز کنترل و توزیع انرژی در هر سیستم صنعتی است و سلامت تجهیزات داخلی آن نقش مستقیمی در پایداری فرایند تولید دارد. یکی از رایجترین مشکلاتی که تکنسینها با آن مواجه میشوند، بالا رفتن دمای تابلو برق است. گرم شدن بیش از حد، علاوهبر کاهش عمر تجهیزات، احتمال آتشسوزی، عملکرد غیرقابل پیشبینی و حتی توقف خط تولید را به همراه دارد.
در این مقاله بهصورت کاملاً تخصصی، دلایل افزایش دما و روشهای اصولی کنترل آن را بررسی میکنیم.
اهمیت کنترل دمای تابلو برق
افزایش ۱۰ درجه دمای محیط، حدود ۲۰ تا ۳۰ درصد عمر تجهیزات الکتریکی (کنتاکتور، PLC، منبع تغذیه، فیوز) را کاهش میدهد.
بر اساس استانداردهای IEC، دمای مناسب داخل تابلو باید معمولاً بین 35 تا 45 درجه باشد و در صورت عبور از این محدوده، اقدامات اصلاحی ضروری است.
بخش اول: دلایل اصلی گرم شدن تابلو برق
1) تهویه نامناسب یا عدم وجود سیستم خنککننده
این علت، بیشترین سهم را در گرم شدن تابلو دارد.
تابلوهایی که در محیطهای صنعتی بسته، فضاهای گرم، یا سالنهای بدون تهویه قرار دارند، سریعتر داغ میشوند.
نشانههای گرم شدن تابلو برق:
- گرم بودن شدید درب تابلو
- پریدن متناوب فیوزها
- عملکرد نامنظم PLC
- خاموش شدن منبع تغذیه یا درایو
چرا این اتفاق میافتد؟
تجهیزات برق، حتی در حالت بیباری، گرما تولید میکنند. عدم گردش هوا باعث گیر افتادن این گرما در محفظه میشود.
2) چیدمان اشتباه یا تراکم زیاد تجهیزات
در تابلوهایی که اجزا (کنتاکتور، کلید، ترمینال، رلهها، منابع تغذیه، اینورترها) فشرده و نزدیک هم نصب میشوند، گرما بین آنها محبوس شده و تخلیه نمیشود.
مشکلات ناشی از چیدمان اشتباه:
- تجمع گرما در یک نقطه
- افزایش دمای سیمکشی
- نویز و اختلال در PLC و سیستمهای کنترلی
- افزایش جریان نامتعادل
3) عبور جریان بیش از حد از کابلها و شینهها
وقتی جریان عبوری از سیمها، باسبار یا کابلهای ورودی بیشتر از حد مجاز باشد، گرمایش الکتریکی اتفاق میافتد.
علل رایج:
- انتخاب اشتباه سطح مقطع کابل
- وجود بارهای القایی سنگین (موتورهای بزرگ، پمپ، کمپرسور)
- راهاندازیهای پیدرپی موتور
- وجود هارمونیکها خصوصاً در مصرفکنندههای الکترونیکی
نشانهها:
- گرم بودن کابلها و شینههای مسی
- نرم شدن روکش سیم
- بوی خفیف سوختگی
4) خرابی کنتاکتور، رله یا تجهیزات فرسوده
تجهیزات فرسوده معمولاً مقاومت بیشتر و در نتیجه تولید حرارت بالاتری دارند.
مثالهای رایج:
- بوبین کنتاکتور نیمسوز → ایجاد گرمای نقطهای
- فیوزهای قدیمی → افزایش مقاومت
- رلههای زغالی و مکانیکی → گرم شدن در کارکرد طولانی
5) عملکرد غیراصولی اینورترها و منابع تغذیه
درایوها (VFD) و SMPS ها جزو تجهیزات تولیدکننده حرارت هستند.
دلایل داغ شدن:
- تهویه نامناسب
- نصب بیش از حد نزدیک به یکدیگر
- تنظیمات اشتباه فرکانس سوئیچینگ
- استفاده از فیلترهای ناکافی برای کاهش هارمونیک
6) اتصالات شل یا اصطلاحاً Loose Connection
یکی از خطرناکترین عوامل افزایش دما در تابلو همین است.
وقتی پیچ اتصالات شل باشد:
- مقاومت نقطه اتصال زیاد میشود
- جریان از یک نقطه کوچک عبور میکند
- دما ناگهان بالا می رود (Hot Spot)
نشانهها:
- بوی سوختگی
- تغییر رنگ کابل
- سیاه شدن شینه یا پیچ اتصال
- پریدن مقطعی فیوز
7) آلودگی، گردوغبار و رطوبت
وجود گردوغبار (خصوصاً در کارگاههای چوب، سنگ، آرد، پارچه) باعث افت تبادل حرارتی و گرفتگی فیلترهای تهویه میشود.
عوارض:
- داغ شدن تجهیزات
- ایجاد مسیرهای نشتی جریان
- تحریک محافظ جان
- کاهش راندمان فنها
8) تابش مستقیم آفتاب روی تابلوهای Outdoor
تابلوهای فضای باز اگر در معرض نور خورشید باشند، تا 10 الی 20 درجه گرمتر از دمای محیط میشوند.
بخش دوم: روشهای تخصصی کاهش و کنترل دمای تابلو برق
1) نصب سیستم تهویه مناسب (فن، فیلتر، کولر تابلو)
سه روش اصلی برای خنکسازی تابلو وجود دارد:
الف) استفاده از فن و فیلتر
برای محیطهای عادی مناسب است.
- گردش بهتر هوا
- کاهش رطوبت نسبی
- قیمت پایین
نکته: ورودی و خروجی فن باید در بالا و پایین نصب شود تا جریان طبیعی هوا تقویت شود.
ب) استفاده از هواکشهای فشاری (Exhaust)
برای محیطهای گرمتر.
ج) کولر گازی مخصوص تابلو (AC Panel)
برای محیطهای:
- کارخانجات فولاد
- ریختهگری
- موتورخانهها
- خطوط تولید پرحرارت
2) اصلاح چیدمان تجهیزات
بهترین فاصله بین تجهیزاتی مانند کنتاکتور یا منابع تغذیه باید حداقل ۲ تا ۳ سانتیمتر باشد.
پیشنهادات:
- تجهیزات گرم مثل VFD را بالاتر نصب نکنید
- سینی کابل را از تجهیزات کنترلی دور نگه دارید
- کابلهای قدرت و سیگنال را جدا عبور دهید
3) انتخاب سطح مقطع صحیح کابل و شینه
اگر کابل داغ میشود، باید سطح مقطع بر اساس:
- جریان نامی
- افت ولتاژ
- شرایط نصب
- دمای محیط
محاسبه شود.
4) تست سلامت اتصالات (Torque Test)
یکی از ضروریترین اقدامات.
- پیچها را با گشتاور استاندارد سفت کنید
- نشانههای تغییر رنگ یا زغالزدگی را بررسی کنید
- شینههای مسی را پولیش کرده و دوباره ببندید
5) بررسی سلامت تجهیزات داخلی
موارد زیر باید تست شوند:
- بوبین کنتاکتور
- فیوزهای مینیاتوری (MCB/MCCB)
- کلیدهای حرارتی
- رله کنترل فاز
- منابع تغذیه
- اینورترها
تجهیزات فرسوده حتی اگر هنوز کار کنند، باعث تولید گرما میشوند.
6) استفاده از سنسور دما و مانیتورینگ داخلی
در تابلوهای مهم پیشنهاد میشود:
- سنسور دیجیتال دما نصب شود
- آلارم افزایش دما تعریف شود
- حتی میتوان خروجی فن یا کولر را اتوماتیک کرد
ادامه دارد ...
