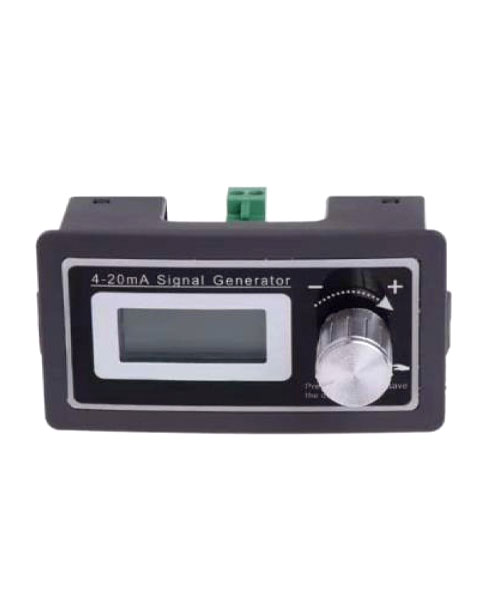

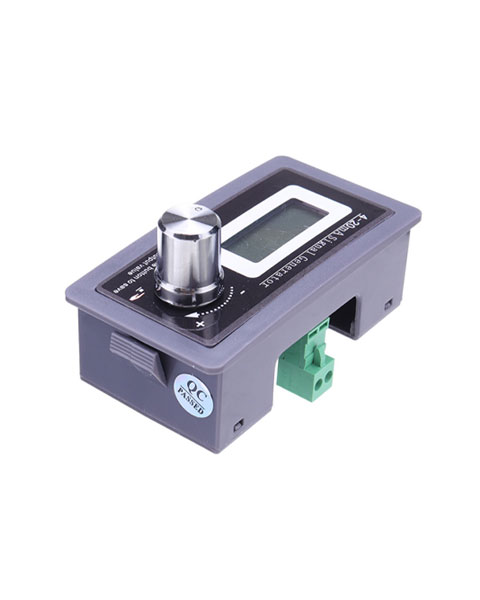

سیگنال ژنراتور JBH

معرفی محصول

سیگنال ژنراتور  JBH  دستگاهی جهت تست و کنترل تمامی ورودی های آنالوگ 20-4 میلی آمپر شامل ورودی های PLC و انواع کنترل دور (درایوها) و شیرهای برقی و تدریجی می باشد.



۰ تومان
۶۱۰,۰۰۰ تومان
موجود
  • نقد و بررسی
  • مشخصات فنی
  • ویژگی ها
  • جدول ابعاد
  • محصولات مشابه
  • نظرات کاربران
  • سیگنال ژنراتور JBH

    سیگنال ژنراتور JBH دستگاهی جهت تست و کنترل تمامی ورودی های آنالوگ 20-4 میلی آمپر شامل ورودی های PLC و  انواع کنترل دور (درایوها) و شیرهای برقی و تدریجی می باشد. سیگنال ژنراتور JBH در ابعاد کوچک 40*77 میلی متر ساخته شده است و از کیفیت و دقت بالایی برخوردار است. دیاگرام مداری سیگنال ژنراتور JBH :

    سیگنال ژنراتوردیاگرام مداری  JBH



    تنظیمات سیگنال ژنراتور JBH

    با چرخش دکمه در جهت عقربه های ساعت افزایش و در جهت خلاف عقربه های ساعت کاهش مقادیر را خواهیم داشت و با فشار دکمه  وارد پارامتر مورد نظر شده و پس از تنظیم دوباره با فشار دکمه مقدار تایید میشود و امکان ورود به پارامتر بعدی را خواهیم داشت .

    این دستگاه 3 جدول تنظیمات مستقل دارد که برای ورود به هر کدام از آنها ابتدا میبایست پسورد همان جدول وارد شود. برای ورود به مد پسورد ابتدا دکمه را برای مدت 2 ثانیه نگه داشته تا پارامتر  F001 ظاهر گردد؛ سپس دکمه را در جهت + میچرخانیم تا وارد مد پسورد بشویم (----)

    لازم به ذکر است پسورد ترکیبی از 4 کاراکتر مثبت و منفی است که در جهت عقربه های ساعت + و در خالف جهت عقربه های ساعت – را میتوانیم تنظیم کنیم.



    جدول شماره 1 که تمامی مقادیر را تنظیم و کنترل می کند پسورد (+--+):

    سیگنال ژنراتور JBH



    جدول شماره 2 که مد تنظیمات خروجی شده چند نقطه ای نامیده می شود پسورد (-+-+):

    سیگنال ژنراتور JBH



    جدول شماره 3 که دستگاه مطابق با منحنی قابل تعریف شده عمل می کند پسورد (+-+-):

    توضیح : برای تعریف هر منحنی نیاز به 3 پارامتر داریم

    FtXX : زمان عملکرد

    FaXX : استارت جریان

    FbXX : انتهای جریان

    سیگنال ژنراتور JBH

  • مشخصات فنی
    ولتاژ ورودی
    15-30VDC
    حداکثر جریان خروجی
    4-20mA
    دقت اندازه گیری
    %1
    ابعاد (mm)
    42.5*79.5
    سازندگان
    JBH
    گارانتی
    3 سال
  • ویژگی های سیگنال ژنراتور JBH

    ولتاژ تغذیه: 30-15 ولت DC
    خروجی : 20-4 میلی آمپر
    مدهای نمایشی: جریان واقعی / درصدی %100-0 / فرکانسی 50-0 هرتز
    کلاس دقت خروجی: 0.5 %
    کلاس دقت نمایشگر: %1

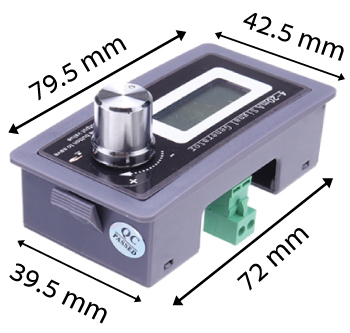

  • ابعاد سیگنال ژنراتور JBH
