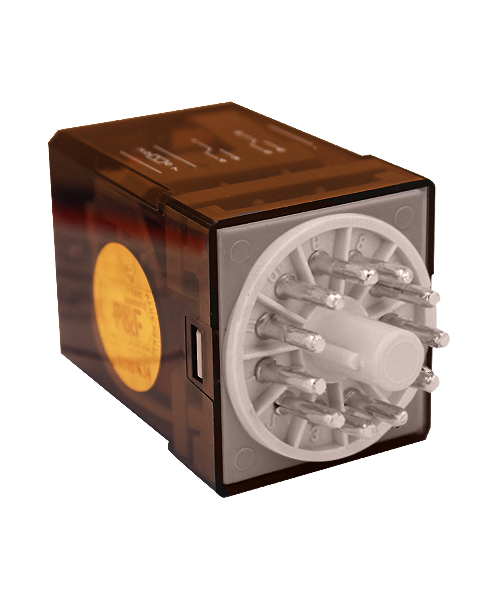

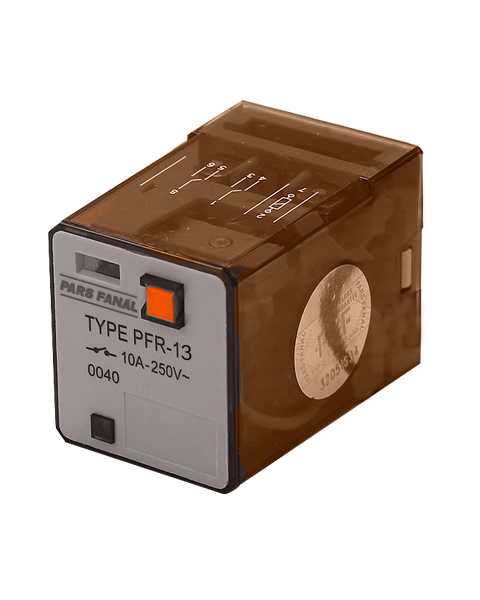

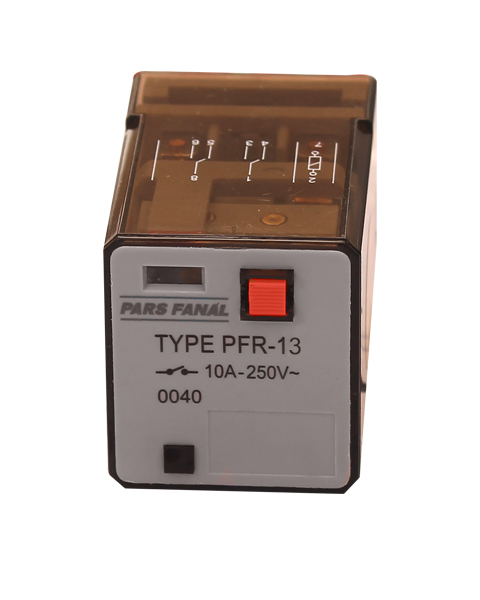

رله شیشه ای سه کنتاکت (11پایه) پارس فانال

MODEL : PFR-13



معرفی دستگاه

رله شیشه پارس فانال وسیله ای مناسب جهت قطع و وصل بارهای کوچک در مدار فرمان می باشد. اساس کار رله به این صورت است که وقتی ولتاژی به سیم پیچ آن برسد باعث ایجاد یک میدان مغناطیسی شده و این میدان مغناطیسی نیز باعث می شود که کنتاکت ها تغییر وضعیت دهند و باعث قطع و وصل مدار شود.

۰ تومان
۷۳,۰۰۰ تومان
موجود
خرید عمده
  • نقد و بررسی
  • مشخصات فنی
  • ويژگي ها
  • محصولات مشابه
  • نظرات کاربران
  • رله

    رله وسیله‌ای است که با رسیدن یک سیگنال‌ الکتریکی به کویل رله، بین یک یا چند نقطه اتصالی را برقرار کرده یا اتصال را قطع می‌کند. اساس کار و کاربرد اصلی رله در آن است که وقتی ولتاژی به سیم پیچ آن برسد باعث ایجاد یک میدان مغناطیسی شده و این میدان مغناطیسی نیز باعث قطع و وصل شدن کنتاکتهای موجود در خود رله می شوند که می تواند به وسیله این کنتاکتهایش بسیاری از وسایل الکتریکی و الکترونیکی را قطع و وصل و کنترل نماید. در واقع رله‌ها، جزء اساسی حفاظت و کلید زنی  مدارهای کنترل و دیگر تجهیزات الکتریکی هستند.



    کاربرد رله

    1. ایزوله‌کردن مدار کنترل از مدار بار (یا به عبارت دیگر زمین‌های مدار ورودی را از مدار خروجی مجزا کنیم).
    2. سویچ کردن چندین ولتاژ و جریان‌ در خروجی برای بارهای مختلف با استفاده از یک سیگنال کنترلی.
    3. مانیتور کردن سیستم ایمنی و قطع کردن توان داده‌شده به ماشین‌‌آلات و تجهیزات کارخانه در صورت در خطر بودن ایمنی “safety” تجهیزات.
    4. توانایی فراهم کردن دستورات منطقی مختلف مانند AND ، NOT ، OR به منظور کنترل متوالی تجهیزات و ماشین‌آلات مختلف کارخانه و اتصال ایمنی تجهیزات



    بخش های اصلی یک رله :



    نحوه عملکرد رله

    در ابتدا با رسیدن توان به سیم پیچ، یک میدان مغناطیسی تولید می شود، این میدان مغناطیسی با جذب آرمیچر به نیروی مکانیکی تبدیل می شود.به واسطه ی تغییر وضعیت دادن آرمیچر، یک یا چند کنتاکت الکتریکی، باز یا بسته می شود(مانند یک کلید قطع و وصل). به محض قطع شدن توانِ کویل (برق)، با فروپاشی میدان مغناطیسی، کنتاکت جدا شده و به موقعیت اولیه‌ی خود باز می‌گردد.

    انواع رله های حفاظتی از نظر ساختمان

    1. الکترومغناطیسی
    2. الکترودینامیکی
    3. آهنربایی
    4. حرارتی
    5. استاتیکی (الکترونیکی)
    6. میکروپروسسوری (دیجیتالی)
    7. اندکسیونی



    طریقه تست کردن رله

    برای تست رله کافیست ولتاژ مورد نظر طبق ولتاژ کاری رله مورد نظر را به دو پایه سیم پیچ رله اعمال نماییم و در آن صورت با رله کلید کند و کنتاکتهایش را باز یا بسته نماید ، در صورت لزوم بهتر است اتصال کنتاکتها را نیز با اهم متر تست نماییم.

    رله ها در اشکال مختلف و توان های مختلفی وجود دارند. منظور از توان، ولتاژ و جریان کنتاکت هاست. همچنین از نظر تعداد کنتاکت ها و مسیر های ارتباطی انواع مختلفی از رله وجود دارد.



  • مشخصات فنی
    مدل
    PFR-13
    ظرفيت كنتاكت
    220VAC - 10A
    ولتاژ ورودي
    12VDC, 24VDC, 24VAC, 48VDC, 110VAC, 220VDC, 220VAC
    دماي محيط
    55+~10-
    تعداد كنتاكت
    3NO - 3NC
    سازندگان
    پارس فانال
    گارانتي
    2 سال
  • ويژگي ها

    داراي ابعاد كوچك و طول عمر بالا

    قابل نصب بر روي سوكت

    كنتاكت ها از جنس نيكل نقره مي باشد

    داراي دكمه تست قفل شونده و چراغ LED

    مجهز به فلگ مكانيكي

    سيم پيچ AC
