رله کنترل فاز میکرو 101 (طرح اسپیک) میکرومکس

MODEL : M-101-B



معرفی محصول

رله کنترل فاز میکرو  101 (طرح اسپیک) میکرومکس یکی از پرکاربرد ترین تجهیزات حفاظتی در برق صنعتی می باشد. جهت حفاظت مدار در برابر افزایش و کاهش ولتاژ، جابجایی فازها و یا قطع یک یا دو فاز مورد استفاده قرار میگیرد.

۰ تومان
۱۵۰,۰۰۰ تومان
موجود
  • نقد و بررسی
  • مشخصات فنی
  • ویژگی ها
  • جدول ابعاد
  • محصولات مشابه
  • نظرات کاربران
  • کنترل فاز

    کنترل فاز یکی از انواع تجهیزات حفاظتی است که وظیفه آن حفاظت در برابر قطع فاز ها، جابجایی فازها، افزایش و کاهش ولتاژ ها و حفاظت در برابر عدم تقارن ولتاژ فاز ها می باشد.



    کنترل فاز میکرومکس

    میکرومکس یک شرکت ایرانی تولید کننده انواع رله و تجهیزات حفاظتی از جمله انواع کنترل فاز می باشد. رله کنترل فاز میکرو  M-101-B از کیفیت مطلوب، دقت بالا و عملکرد مناسبی برخوردار است. تمامی محصولات میکرومکس دارای 1 سال ضمانت می باشند.

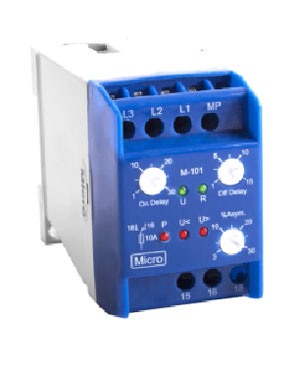

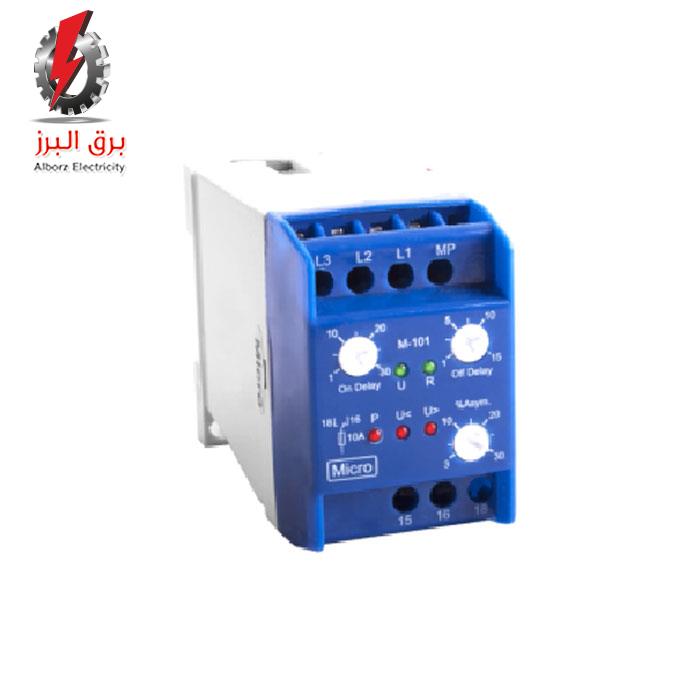

    رله کنترل فاز M-101-B

    پیچ تنظیم (%ASYM): این پیچ جهت تعیین درصد عدم تقارن ولتاژ فاز ها می باشد. رله کنترل فاز M101-B میکرومکس از 3 تا 30 درصد قابل تنظیم می باشد. در اکثر موارد حساسیت بین 15 الی 20 درصد مناسب می باشد. در موتورهایی که ولتاژ برگشت زیادی دارند می توان از حساسیت 5% استفاده نمود و در صورتی که عدم تقارن ولتاژ موجود در شبکه مزاحم عمل رله باشد می توان از حساسیت های 25% الی 30% استفاده نمود.رله کنترل فاز میکرو101 میکرومکس



    پیچ تنظیم OFF DELAY : درصورت بروز خطا چه مدت زمان سپری شود تا رله قطع کند.


    پیچ تنظیم ON DELAY : پیچ تنظیم زمان انتظار در مواقعی که خطایی رخ می‌دهد یا مدار برای اولین بار روشن می‌شود.



    >U : در صورت بروز افزایش ولتاژ این LED روشن می شود.


    P : جهت اعلام خطای فاز و جابجایی فاز این LED روشن می شود.


    U> : درصورتی که افت ولتاژ داشته باشیم این LED روشن می شود.


    U : درصورتی که شبکه وصل باشد این LED روشن است.


    R : روشن بودن این LED نشان دهنده این است که رله وصل است.



    رله کنترل فاز میکرومکس دارای L1 , L2 , L3 جهت ورودی فاز ها و MP نول می باشد. پس از وصل شدن سه فاز و نول به این ترمینال ها درصورت مناسب بودن ولتاژها و صحیح بودن ترتیب فازها چراغ U روشن می شود و بعد از زمان انتظار با روشن شدن چراغ R کنتاکت 15 به 16 قطع و به 18 وصل شده و اجازه عمل به کنتاکتور اصلی را صادر می کند.



    نحوه نصب کنترل فاز

    سه فاز ورودی کنتاکتور به ترمینالهای L1,L2,L3  و نول به ترمینال MP رله کنترل فاز M-101-B متصل می شوند. نول تابلو باید به نول شبکه و صفر ترانسفورماتور پست متصل باشد. زیرا خطای نول باعث عدم دقت رله کنترل فاز می باشد. کنتاکت 15 و 18 رله کنترل فاز با شستی استپ کنتاکت بی متال یا کنترل بار بصورت سری در مدار تغذیه بوبین کنتاکتور قرار می گیرد. درصورتی که بعد از نصب چراغ P روشن شد فازها جابجا بسته شده اند و باید جای دوفاز را بر روی کنترل فاز عوض کرد تا رله کار عادی خود را شروع نماید.



    تست کنترل فاز

    جهت تست کنترل فاز و اطمینان از صحت تنظیم رله می توان هنگام کارکرد موتور با قطع یکی فیوز شبکه را دو فاز نمود و عملکرد رله کنترل فاز را مشاهده نمود.


  • مشخصات فنی
    مدل محافظ برق تابلویی
    M-101-B
    ولتاژ تغذیه
    380VAC / 50-60Hz
    تاخیر در وصل
    1-30Sec
    تاخیر در قطع
    1-15Sec
    خروجی
    کنتاکت دوطرفه

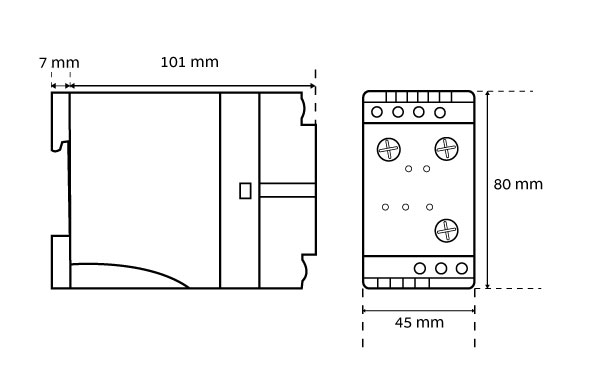

    ابعاد (mm)
    75*55*100, 108*45*80
    قطع برای عدم تقارن
    3-30%
    سازندگان
    میکرومکس
    گارانتی
    1 سال
  • ویژگی های رله کنترل فاز M-101-B میکرومکس

    حفاظت در برابر :

    1.  قطع فاز
    2. جابجایی فازها
    3. افزایش/کاهش بیش از حد مجاز ولتاژ شبکه
    4. عدم تقارن بیش از حد ولتاژ سه فاز
    5. شوک های ناشی از قطع و وصل متوالی برق

    6. کنترل خطوط شبکه های سه فاز در مقابل اختلالات ایجاد شده



    دقت بالا و عملکرد مناسب

    نصب آسان

    دارای 5 چراغ LED جهت نمایش سیگنال ها و خطاهای مختلف

    قابلیت تنظیم زمان تاخیر در وصل و تاخیر در قطع

    فیوز داخلی 10 ا»پر در مسیر کنتاکت 15

    تلفات داخلی کمتر از 1.5 وات
