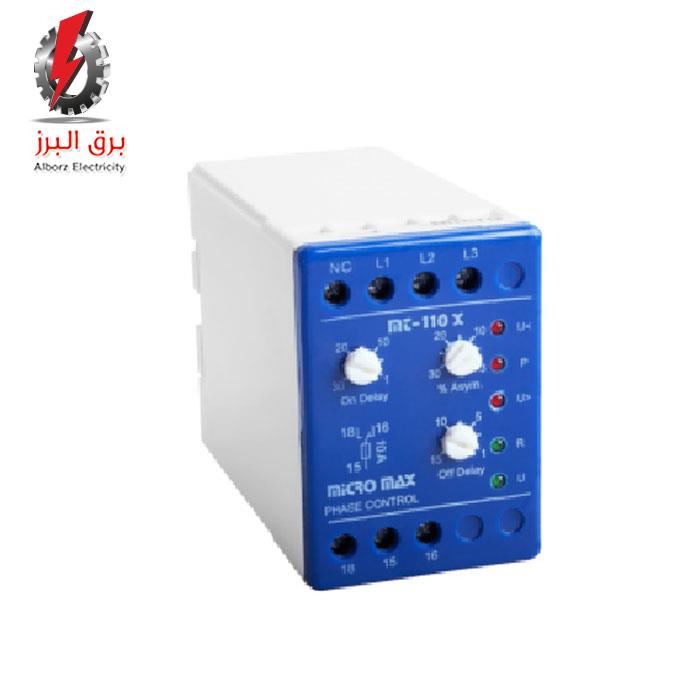

رله کنترل فاز بدون نول میکرومکس

MODEL : MT-110-X



معرفی محصول

رله کنترل فاز بدون نول میکرومکس یکی از پر کاربرد ترین تجهیزات حفاظتی در برق صنعتی می باشد. جهت حفاظت الکتروموتورها در برابر اختلالات شبکه، تشخیص قطع یک یا دو فاز، تشخیص تغییر توالی فازها، حساسیت در برابر عدم تقارن ولتاژ سه فاز مورد استفاده قرار میگیرد.

۰ تومان
۱۷۰,۰۰۰ تومان
موجود
  • نقد و بررسی
  • مشخصات فنی
  • ویژگی ها
  • جدول ابعاد
  • محصولات مشابه
  • نظرات کاربران
  • کنترل فاز

    کنترل فاز یکی از انواع تجهیزات حفاظتی است که وظیفه آن حفاظت در برابر قطع فاز ها، جابجایی فازها، افزایش و کاهش ولتاژ ها و حفاظت در برابر عدم تقارن ولتاژ فاز ها می باشد.



    کنترل فاز میکرومکس

    میکرومکس  یک شرکت ایرانی تولید کننده انواع رله و تجهیزات حفاظتی از جمله انواع کنترل فاز می باشد. کنترل فاز بدون نول MT-110-X از کیفیت مطلوب، دقت بالا و عملکرد مناسبی برخوردار است. تمامی محصولات میکرومکس دارای سال ضمانت و خدمات پس از فروش می باشد.

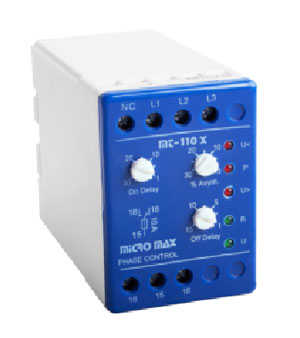

    رله کنترل فاز MT-110-X

    پیچ تنظیم (%ASYM): این پیچ جهت تعیین درصد عدم تقارن ولتاژ فاز ها می باشد. رله کنترل فاز MT-110-X میکرومکس از 3 تا 30 درصد قابل تنظیم می باشد. در اکثر موارد حساسیت بین 15 الی 20 درصد مناسب می باشد. در موتورهایی که ولتاژ برگشت زیادی دارند می توان از حساسیت 5% استفاده نمود و در صورتی که عدم تقارن ولتاژ موجود در شبکه مزاحم عمل رله باشد می توان از حساسیت های 25% الی 30% استفاده نمود.رله کنترل فاز بدون نول میکرومکس



    پیچ تنظیم OFF DELAY : درصورت بروز خطا چه مدت زمان سپری شود تا رله قطع کند.



    پیچ تنظیم ON DELAY : پیچ تنظیم زمان انتظار در مواقعی که خطایی رخ می‌دهد یا مدار برای اولین بار روشن می‌شود.



    >U : در صورت بروز افزایش ولتاژ این LED روشن می شود.


    P : جهت اعلام خطای فاز و جابجایی فاز این LED روشن می شود.


    U> : درصورتی که افت ولتاژ داشته باشیم این LED روشن می شود.


    U : درصورتی که شبکه وصل باشد این LED روشن است.


    R : روشن بودن این LED نشان دهنده این است که رله وصل است.



    رله کنترل فاز بدون نول میکرومکس دارای L1 , L2 , L3 جهت ورودی فاز ها می باشد. پس از وصل شدن سه فاز به این ترمینال ها درصورت مناسب بودن ولتاژها و صحیح بودن ترتیب فازها چراغ U روشن می شود و بعد از زمان انتظار با روشن شدن چراغ R کنتاکت 15 به 16 قطع و به 18 وصل شده و اجازه عمل به کنتاکتور اصلی را صادر می کند.



    نحوه نصب کنترل فاز

    سه فاز ورودی کنتاکتور به ترمینالهای L1,L2,L3 رله کنترل فاز MT-110-X متصل می شوند. کنتاکت 15 و 18 رله کنترل فاز با شستی استپ کنتاکت بی متال یا کنترل بار بصورت سری در مدار تغذیه بوبین کنتاکتور قرار می گیرد. درصورتی که بعد از نصب چراغ P روشن شد فازها جابجا بسته شده اند و باید جای دوفاز را بر روی کنترل فاز عوض کرد تا رله کار عادی خود را شروع نماید.



    تست کنترل فاز

    جهت تست کنترل فاز و اطمینان از صحت تنظیم رله می توان هنگام کارکرد موتور با قطع یکی فیوز شبکه را دو فاز نمود و عملکرد رله کنترل فاز را مشاهده نمود.


  • مشخصات فنی
    مدل محافظ برق تابلویی
    MT-110-X
    ولتاژ تغذیه
    380VAC / 50-60Hz
    جریان نامی رله
    10A
    تاخیر در وصل
    1-30Sec
    تاخیر در قطع
    1-15Sec
    خروجی
    کنتاکت دوطرفه
    ابعاد (mm)
    75*55*100
    قطع برای عدم تقارن
    3-30%
    سازندگان
    میکرومکس
    گارانتی
    1 سال
  • ویژگی های رله کنترل فاز بدون نول میکرومکس

    حفاظت در برابر :

    1. حفاظت الکتروموتور ها در مقابل اختلالات شبکه
    2. تشخیص قطع یک یا دو فاز ، تشخیص تغییر توالی فازها
    3. حساسیت در برابر عدم تقارن ولتاژ سه فاز



    دقت بالا و عملکرد مناسب

    نصب آسان

    دارای ترانسفورماتور380 ولتی جهت تغذیه مدارات داخلی بدون نول

    تلفات داخلی کمتر از 1.5 وات

    مجهز به فیوز داخلی در مسیر کنتاکت 15

    SPDT رله خروجی یک کنتاکت دو طرفه

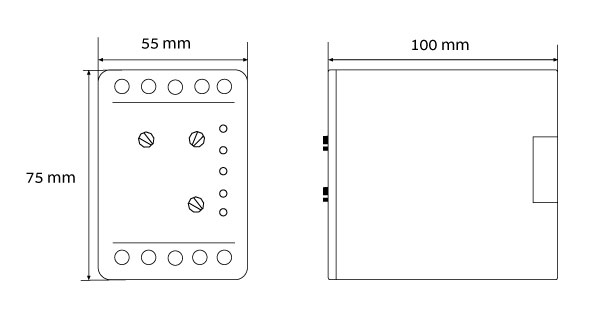

  • ابعاد رله کنترل فاز بدون نول میکرومکس
