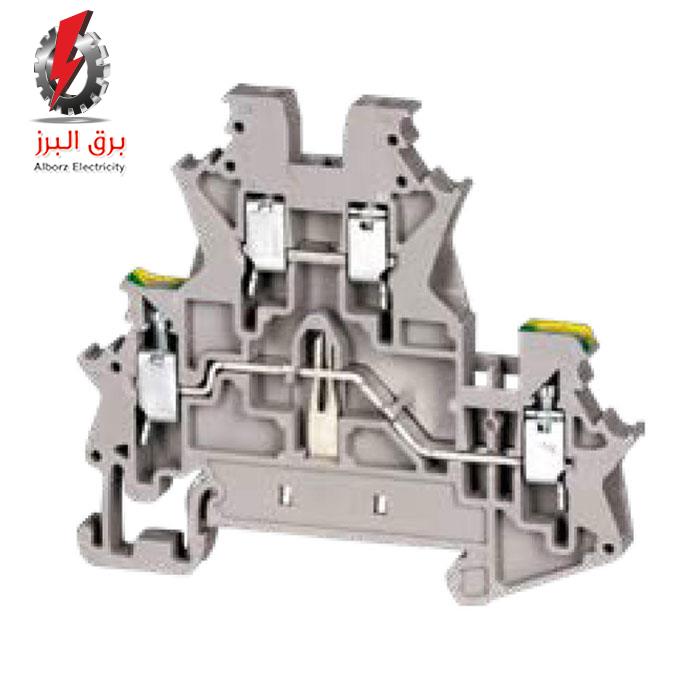

ترمینال پیچی دو طبقه یک طبقه ارت سایز 2.5 رعد
ترمینال پیچی دو طبقه یک طبقه ارت سایز 2.5 میلیمتر مربع رعد، یکی از تجهیزات مهم و کاربردی در حوزه اتصالات تابلو برق، سیستمهای توزیع، مدارهای فرمان و کنترل به شمار میرود که با هدف ایجاد اتصال مطمئن، ایمن و منظم در سیمکشی طراحی شده است. این محصول با بهرهگیری از ساختار دو طبقه، امکان استفاده بهینه از فضای داخلی تابلو را فراهم میکند و در عین حال به دلیل داشتن یک طبقه ارت، نقش مهمی در افزایش ایمنی الکتریکی و تفکیک مناسب مدارهای حفاظتی ایفا میکند.
در بسیاری از تابلوهای برق صنعتی و ساختمانی، محدودیت فضا یکی از چالشهای اصلی در زمان طراحی و مونتاژ است. استفاده از ترمینالهای دو طبقه، راهکاری مؤثر برای افزایش تراکم اتصالات بدون کاهش کیفیت و ایمنی محسوب میشود. در این مدل، یک طبقه برای اتصال هادیهای اصلی و طبقه دیگر برای مسیر ارت در نظر گرفته شده است تا علاوه بر نظمدهی بیشتر به سیمکشی، دسترسی مناسب و مدیریت بهتر اتصالات نیز فراهم شود.

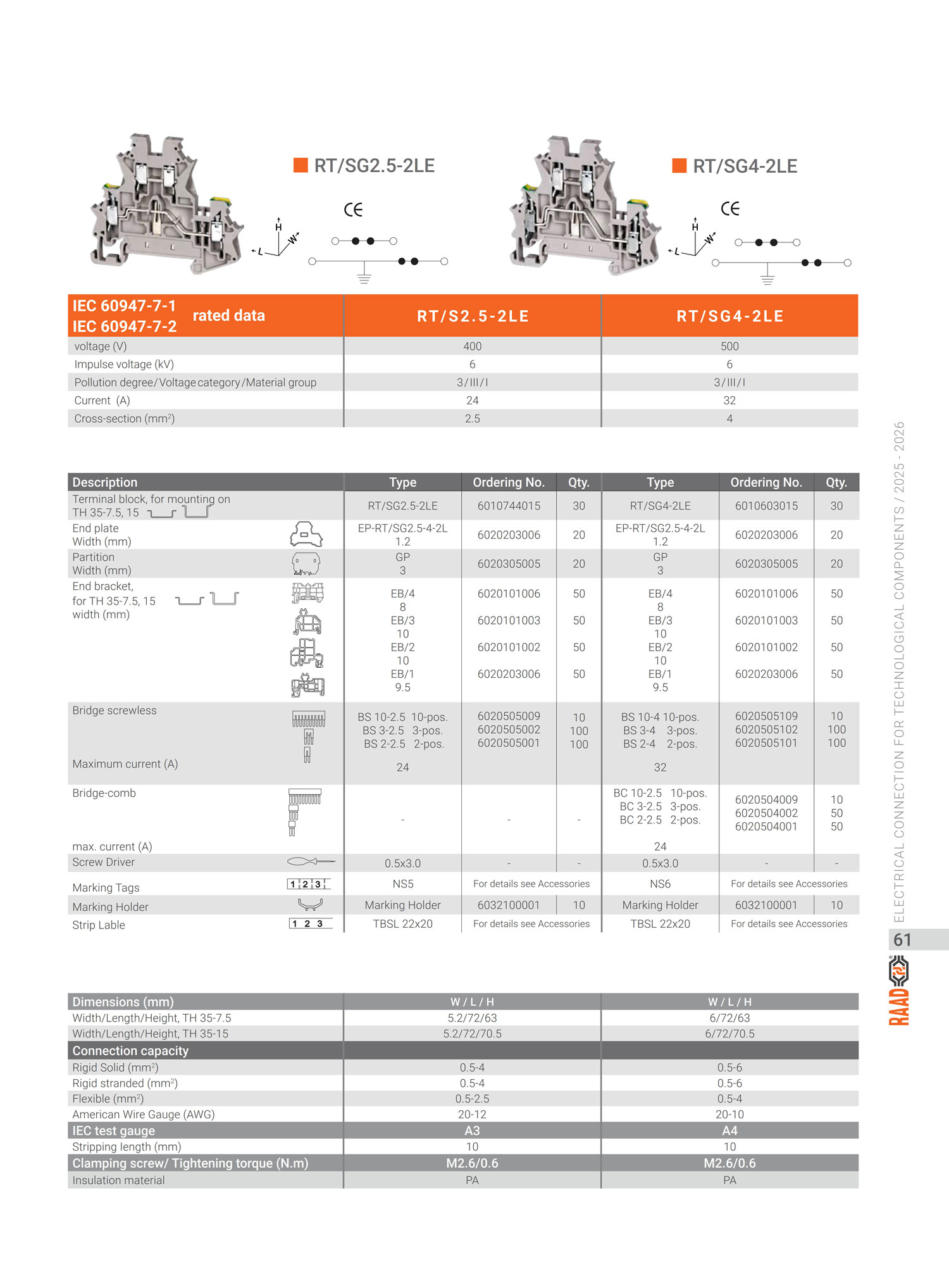

ترمینال دو طبقه مدل RT/SG2.5-2LE رعد برای ولتاژ نامی 400 ولت و جریان نامی 24 آمپر طراحی شده و با توجه به سایز 2.5mm²، گزینهای مناسب برای طیف وسیعی از کاربردهای الکتریکی در تابلوهای فرمان، تابلوهای توزیع، تجهیزات کنترلی، خطوط اتوماسیون صنعتی و سیستمهای ساختمانی است. ظرفیت الکتریکی مناسب این محصول باعث میشود در پروژههایی که نیاز به اتصالی پایدار و مطمئن وجود دارد، عملکرد قابل قبولی ارائه دهد.
یکی از مشخصات مهم این ترمینال، تحمل ولتاژ ضربهای (Impulse Voltage) برابر با 6 کیلوولت است. این ویژگی نشان میدهد که محصول در برابر اضافهولتاژهای لحظهای و شوکهای الکتریکی ناشی از کلیدزنی یا نوسانات ناگهانی، مقاومت مناسبی دارد. این موضوع بهویژه در محیطهای صنعتی و در مدارهایی که حفظ پایداری و ایمنی تجهیزات اهمیت بالایی دارد، یک مزیت فنی ارزشمند به شمار میآید.
بدنه ترمینال دو طبقه مدل RT/SG2.5-2LE رعد از جنس پلیآمید (PA) ساخته شده است؛ متریالی که به دلیل خواص مکانیکی و حرارتی مناسب، در تولید تجهیزات الکتریکی و عایقی کاربرد گستردهای دارد. پلیآمید علاوه بر برخورداری از استحکام مطلوب، در برابر حرارت، فشار مکانیکی و شرایط محیطی مختلف مقاومت مناسبی از خود نشان میدهد و به همین دلیل، انتخاب آن در ساخت ترمینالهای برق به افزایش طول عمر و قابلیت اطمینان محصول کمک میکند.
نوع اتصال در ترمینال دو طبقه مدل RT/SG2.5-2LE رعد از نوع پیچی است که یکی از متداولترین و قابل اعتمادترین روشهای اتصال در تجهیزات الکتریکی به شمار میرود. اتصال پیچی باعث میشود هادی بهصورت محکم و پایدار در محل خود قرار گیرد و در برابر لرزشهای مکانیکی، جابهجایی و شل شدن احتمالی مقاومت خوبی داشته باشد. این ویژگی بهخصوص در تابلوهای برق صنعتی که تجهیزات در معرض ارتعاش یا استفاده مداوم قرار دارند، از اهمیت بالایی برخوردار است.
از نظر نصب نیز این ترمینال بهگونهای طراحی شده که قابل نصب روی ریل استاندارد TH35 باشد. این قابلیت، فرآیند مونتاژ و چیدمان قطعات در تابلو برق را بسیار آسانتر کرده و موجب میشود نصب ترمینالها با سرعت، دقت و نظم بیشتری انجام شود. ریل TH35 یکی از رایجترین استانداردهای نصب تجهیزات تابلو برق است و سازگاری این محصول با آن، استفاده از ترمینال را در انواع پروژههای صنعتی و ساختمانی سادهتر میکند.
وجود طبقه ارت در این ترمینال، از منظر ایمنی اهمیت ویژهای دارد. در سیستمهای الکتریکی، مسیر ارت نقش اساسی در حفاظت از تجهیزات و کاربران در برابر نشتی جریان و خطاهای احتمالی ایفا میکند. طراحی این محصول بهگونهای است که امکان جداسازی و مدیریت بهتر مسیر ارت در کنار سایر اتصالات فراهم شده و این موضوع به ارتقای سطح ایمنی کلی تابلو برق کمک میکند.
درصورت تمایل به مشاهده سایر انواع ترمینال پیچی دو طبقه و سه طبقه کلیک کنید.
