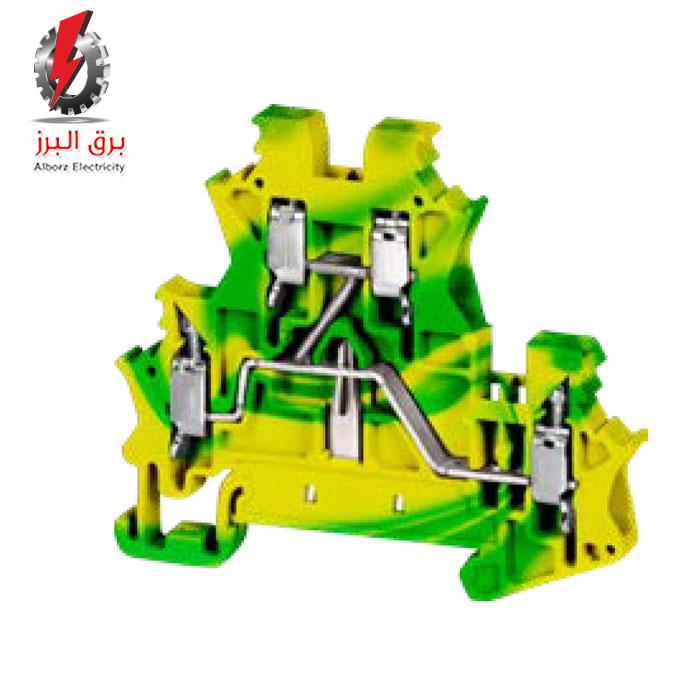

ترمینال 2 طبقه ارت پیچی نسل جدید رعد
ترمینالهای ارت پیچی دو طبقه رعد، راهکاری نوین و بهینه برای برقراری سیستم ارتینگ در تابلوهای برق است. این سری با بهرهگیری از طراحی دو طبقه، امکان اتصال همزمان دو سیم ارت در سایزهای مختلف (2.5 و 4 میلیمتر مربع بسته به مدل) را در یک نقطه فراهم میآورد. این ویژگی منحصر به فرد، تراکم سیمگیری را دو برابر کرده و فضای اشغال شده در تابلوهای برق را به طرز چشمگیری کاهش میدهد، که این امر در طراحی تابلوهای کامپکت و مدرن بسیار حائز اهمیت است.
بدنه ترمینال 2 طبقه ارت پیچی نسل جدید رعد از پلیآمید با کیفیت بالا ساخته شده که مطابق با استانداردهای IEC ( IEC 60947-7-2 برای ترمینالهای ارت) و دارای مقاومت بالا در برابر اشتعال است. مکانیزم اتصال سیم از نوع پیچی است که توسط پیچگوشتی استاندارد به راحتی قابل اجراست. این نوع اتصال، استحکام فوقالعادهای در برابر لرزش و ارتعاش ایجاد کرده و از باز شدن ناخواسته سیمها جلوگیری میکند.
مانند سایر ترمینالهای ارت رعد، این مدل نیز با رنگبندی زرد-سبز استاندارد عرضه میشود تا تفکیک مدارهای ارت در تابلو به سادگی انجام گیرد. اتصال داخلی ترمینال به ریل TH35 (ریل استاندارد DIN) به صورت مستقیم و با رسانایی بالا صورت میگیرد، که باعث میشود ریل خود به عنوان یک هادی ارت عمل کرده و کل سیستم تابلو به طور یکپارچه به زمین متصل شود.
طراحی هوشمندانه طبقات به گونهای است که دسترسی به پیچهای طبقه پایین و مشاهده دهانه ورودی سیمها تسهیل شده و امکان شمارهگذاری واضح برای هر طبقه وجود دارد. این ترمینالها با تضمین اتصال ایمن، استاندارد و صرفهجویی در فضا، انتخابی ایدهآل برای مهندسان برق، سازندگان تابلو و نصابان سیستمهای الکتریکی محسوب میشوند.
