لیمیت سوئیچ فلزی LSM پارس فانال

MODEL : PFM100-LSM



معرفی دستگاه

لیمیت سوئیچ های پارس فانال قطعات کنترل صنعتی هستند که دارای یک محرک یا عملگر مکانیکی متصل به کنتاکت ها می باشد، با استفاده از این عملگر، لیمیت سوئیچ قادر به شناسایی وضعیت های مختلف مانند حضور و یا عدم حضور یک جسم، موقعیت یابی پایان مسیر یک وسیله و ... می باشد و بر اساس موقعیت کنتاکت های آن تغییر وضعیت می دهد و مدار را کنترل می کنند.

ثبت سفارش
  • نقد و بررسی
  • مشخصات فنی
  • ویژگی ها

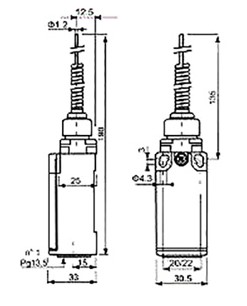

  • جدول ابعاد
  • محصولات مشابه
  • نظرات کاربران
  • لیمیت سوئیچ

    لیمیت سوئیچ  (Limit switch)، یک کلید الکترومکانیکی است که براساس حرکت اجزای دستگاه یا حضور یک شیئ عمل می کند. این کلید شامل یک عملگر مکانیکی بوده که به مجموعه ای از کنتاکت ها متصل است  نوع کوچک لیمیت سوئیچ به نام میکروسوئیچ  شناخته شده است.

    کاربرد لیمیت سوئیچ ها

    در سیستم کنترل ماشین آلات و تجهیزات صنعتی از لیمیت سوئیچ ها به عنوان قفل ایمنی استفاده می شود. لیمیت سوئیچ ها می توانند حضور و عدم حضور یک جسم را تشخیص داده و یا در کنترل موقعیت به کار روند. از دیگر کاربردهای لیمیت سوئیچ ها می توان به شمارش اشیاء عبوری از محدوده مورد نظر اشاره کرد.

    لیمیت سوئیچ ها در آسانسور ها ، جرثقیل ها ، خط تولید کارخانه ها ، کنترل حرکت ماشین آلات صنعتی و ... مورد استفاده قرار می گیرند.



    نحوه عملکرد لیمیت سوئیچ ها

    زمانی که یک شیئ با عملگر لیمیت سوئیچ برخورد می کند، لیمیت سوئیچ عمل نموده و کنتاکت های آن تغییر وضعیت می دهند. این عمل می تواند قطع یا وصل جربان الکتریکی را انجام دهد.

    این نوع کلید‌ها در انواع و اشکال مختلف ساخته می‌شوند که از آن جمله می‌توان به انواع فشاری، غلتکی و سوزنی اشاره کرد.

    در شکل های زیر نحوه عملکرد دو نوع از لیمیت سوئیچ ها نشان داده شده است:











    استفاده از لیمیت سوئیچ ها به دلیل راحتی نصب، قیمت مناسب ، دقت (مقاوم در برابر نویزهای الکتریکی) و ... طرفداران زیادی دارد اما دارای معایبی مانند فرسوده شدن قسمت مکانیکی متحرک آن , عمر کوتاه تر کنتاکت ها نسبت به سنسورهای غیر تماسی نسبت به سنسور ها هستند.

  • مشخصات فنی
    مدل
    PFM-100
    كد لیمیت سوئیچ
    LSM
    تيپ
    100
    سازندگان
    پارس فانال
    گارانتي
    2 سال
  • ويژگي های لیمیت سوئیچ فلزی پارس فانال

    مطابق با استاندارد EN 60947-5-1

    مقاوم در برابر نويز الكتريكي

    داراي پوشش مقاوم

    داراي يك كنتاكت باز و يك كنتاكت بسته 1NC+1NO

    عمر مكانيكي 10000000 بار

    درجه حفاظت IP=65 RH=95%

    عمر الكتريكي 500000 بار با شرايط جرياني نرمال

    ظرفيت كنتاكت AC-15   6A 250VAC Resistive/Inductanc

    DC-13   0.3A/220VDC ui=380V Ith:10A
