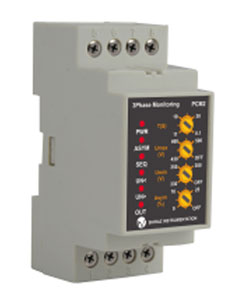

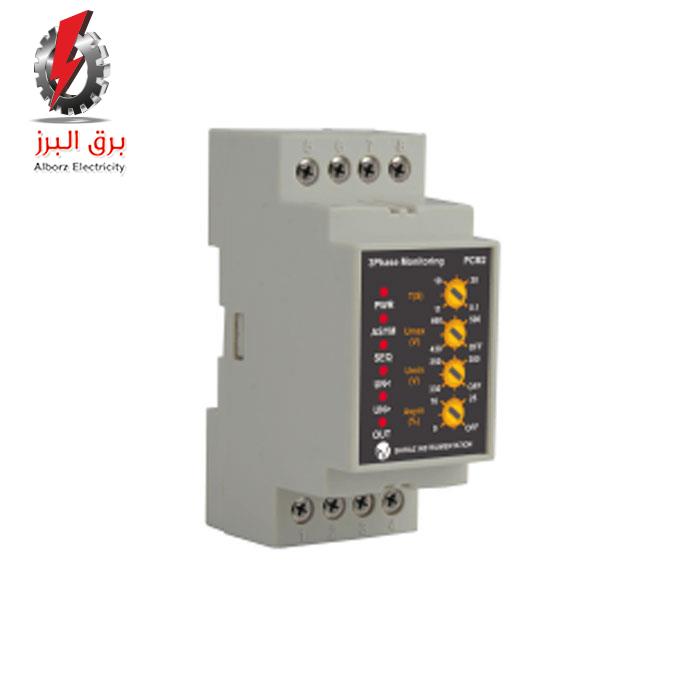

سوپر کنترل فاز مدل PCM2 ابزار دقیق شیراز
سوپر کنترل فاز مدل PCM2 ابزار دقیق شیراز به منظور حفاظت الکترموتور در برابر اختلالات شبکه سه فاز از قبیل قطع یک فاز، تغییر توالی فازها، کاهش و افزایش ولتاژ شبکه، عدم تقارن سه فاز مورد استفاده قرار میگیرد. این دستگاه از نوع آنالوگ است و دارای 6 نشانگر جهت نمایش خطا و وضعیت رله خروجی می باشد.
سوپر کنترل فاز PCM2 ابزار دقیق شیراز دارای قابلیت تنظیم حساسیت نسبت به افزایش و کاهش ولتاژ و همچنین امکان تنظیم حساسیت نسبت به عدم تقارن سه فاز است. این کنترل فاز آنالوگ دارای تایمر تاخیر در قطع با امکان تنظیم حساسیت و تایمر تاخیر در وصل ( 8 ثانیه ثابت بعد از رفع خطا ) می باشد.
طریقه نصب و نقشه اتصالات
![کنترل فاز آنالوگ ابزار دقیق شیراز](/Portals/0/CKEditorFiles/-طریقه-نصب-کنترل-فاز-آنالوگ-ابزار-دقیق-شیراز_1572914747.jpg)
![کنترل فاز آنالوگ ابزار دقیق شیراز](/Portals/0/CKEditorFiles/جدول-طریقه-نصب-کنترل-فاز-آنالوگ-ابزار-دقیق-شیراز_397206762.jpg)
1- سیم نول را به ترمینال MP (ترمینال 5)دستگاه وصل نمایید.
2- سیم های سه فاز را به ترمینال های L3، L2 و L1 (ترمینال های 6، 7 و 8) دستگاه وصل نمایید.
3- کنتاکت های خروجی رله دستگاه را به صورت سری در مدار تغذیه بوبین کنتاکتور قرار دهید.
