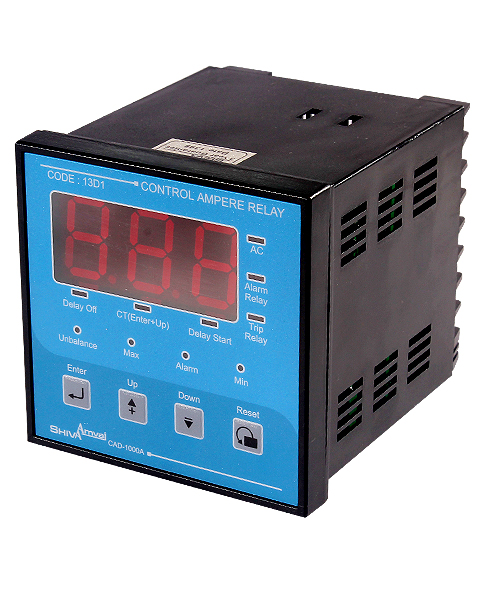

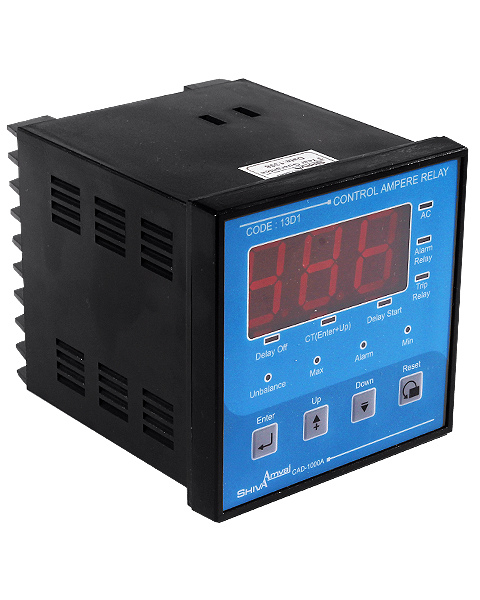

رله کنترل آمپر سه فاز شیوا امواج

معرفی دستگاه

رله کنترل آمپر سه فاز شیوا امواج دستگاهی فوق العاده برای حفاظت موتورهای سه فاز در برابر افزایش،کاهش و عدم تقارن جریان و نمایش جریان می باشد.

۰ تومان
۳۹۹,۰۰۰ تومان
موجود
خرید عمده
  • نقد و بررسي
  • ويژگي ها
  • مشخصات فنی
  • محصولات مشابه
  • نظرات کاربران
  • رله کنترل بار

    رله کنترل بار دستگاهی است که از تجهیزات الکتریکی در برابر اضافه جریان محافظت می کند. این دستگاه دارای رله می باشد که با قطع و وصل شدن این رله جریان ورودی به تجهیزات کنترل می شود. این دستگاه جایگزین مناسبی برای بی متال ها در کنترل جریان موتورهای الکتریکی می باشد.

    نحوه عملکرد رله کنترل بار

    رله کنترل بار دارای ترانس جریان می باشد که جریان هر کدام از فازها را اندازه گیری می کند و با جریان تعیین شده توسط کاربر مقایسه کرده و درصورت وجود اضافه جریان رله خروجی مربوطه را قطع می کند.



    ریست کردن رله کنترل بار

    پس از عمل کردن رله کنترل بار، برای برگشت به حالت عادی نیاز به ریست کردن دستگاه است. برای این منظور یک دکمه ریست روی دستگاه تعبیه شده است که با فشردن آن دستگاه ریست می شود. همچنین می توان با قطع کردن تغذیه دستگاه برای چند لحظه دستگاه را ریست کرد و به حالت کار عادی برگرداند.



    ویژگی های رله کنترل بار

    دارای تایمر تاخیر در وصل

    دارای تایمر تاخیر در قطع

    امکان تنظیم جریان مورد نظر

    به دلیل عملکرد الکترونیکی که دارد دارای استهلاک کم و عمر زیاد می باشد

    یک جایگزین بسیار مناسب برای بی متال ها

    نوع دیجیتال آن دارای نمایشگر جریان، خطاهای مختلف می باشد.

  • ويژگي هاي رله كنترل آمپر سه فاز

    قابليت نمايش و اندازه گيري جريان و حفاظت در برابر مينيمم، ماكزيمم و عدم تقارن جريان ها

    داراي:

    1. 3 حد تنظيم مينيمم، آلارم و ماكزيمم جريان
    2. زمان تاخير در استارت اوليه موتورهاي سنگين
    3. آلارم داخلي جهت هشدار در مواقع خطا
    4. 2 رله مجزا براي ALARM و TRIP

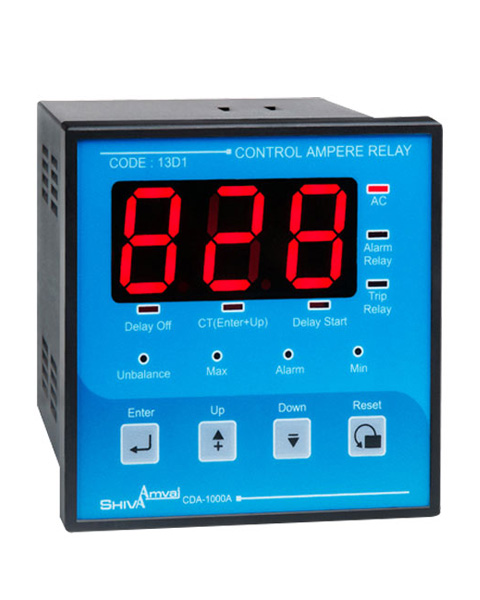

    10عدد نشانگر براي اعلام:

    1. AC: شبكه برق
    2. Alarm Relay: وضعيت رله Alarm
    3. Trip Relay: وضعيت رله Trip
    4. Delay Start: تاخير استارت اوليه((3-300Sec
    5. CT: نمايش و تنظيم CT ((5-1000A
    6. Delay Off: تاخير در قطع ((2-60Sec
    7. Unbalance: عدم تقارن جريان ها ((10-100% CT
    8. Max: جريان ماكزيمم ((0.01A-120% CT
    9. Alarm: جريان آلارم ((0-120% CT
    10. Min: جريان مينيمم ((0-120% CT
    11. (نشانگرها هنگام تنظيم پارامترها چشمك زن مي باشند.)

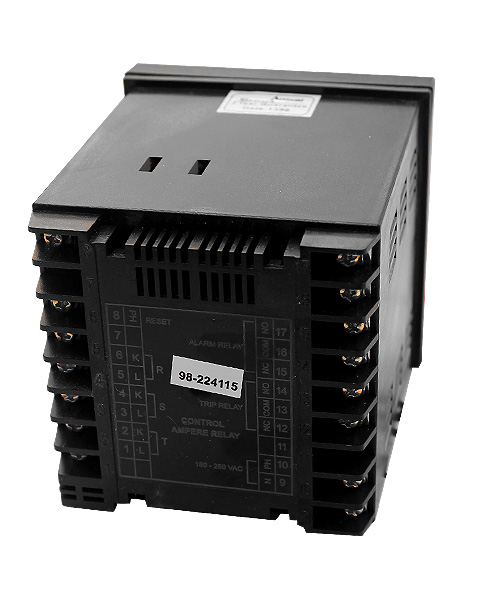

    راهنماي نصب سيم كشي روي ترمينال هاي دستگاه

    زمان استارت اوليه زماني است كه بعد از استارت در اين زمان افزايش جريان در نظر گرفته نمي شود.

  • مشخصات فني
    ولتاژ تغذيه
    180-250VAC /PH-N /50-60Hz
    كارآيي در دما
    20°C…+65°C-
    كارآيي در رطوبت
    70%
    خروجي
    دو عدد رله 16A

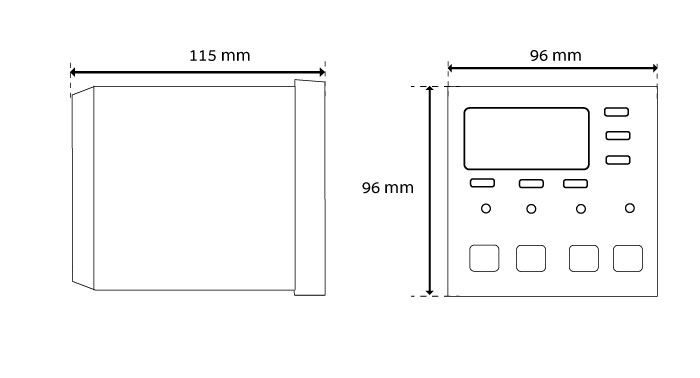

    ابعاد (mm)
    115*96*96
    IP
    30
    سازندگان
    شيوا امواج
    گارانتي
    3 سال
