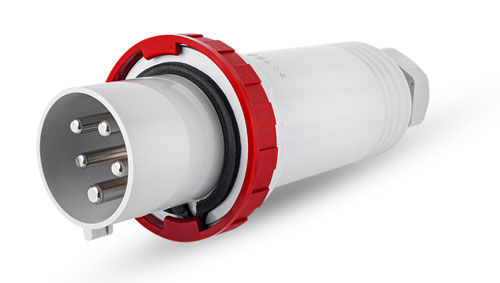

شاخه سیار

مقدمه

در محیط‌های صنعتی و کارگاهی، تأمین برق ایمن و پایدار برای تجهیزات سیار و ماشین‌آلات پرمصرف، اهمیت بالایی دارد. یکی از پرکاربردترین تجهیزات در این حوزه، شاخه سیار صنعتی است. شاخه سیار به‌عنوان یک اتصال استاندارد، امکان انتقال جریان‌های بالا را فراهم می‌کند و به دلیل طراحی مقاوم، در شرایط سخت محیطی مانند کارگاه‌های ساختمانی، کارخانه‌ها، معادن و صنایع سنگین مورد استفاده قرار می‌گیرد.
در این بخش، با رویکردی مهندسی، تمام جنبه‌های انتخاب، استانداردها، اجزا، انواع و روش‌های نگهداری شاخه سیار صنعتی بررسی می‌شود.

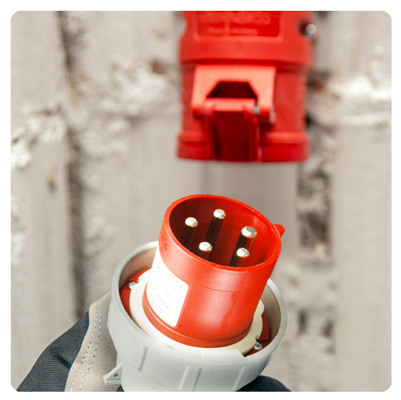

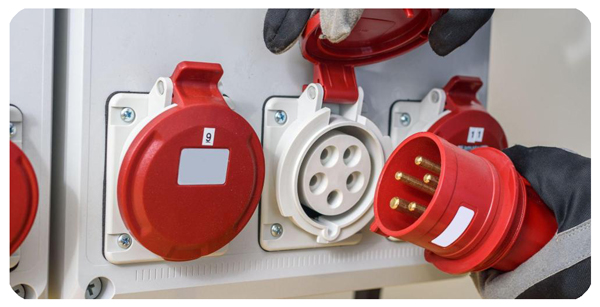

شاخه سیار صنعتی چیست؟

شاخه سیار صنعتی به تجهیزی گفته می‌شود که وظیفه‌ی آن ایجاد اتصال مکانیکی-الکتریکی مطمئن و موقت بین مصرف‌کننده و منبع تغذیه است. این تجهیز به‌گونه‌ای طراحی شده که بتواند جریان‌های بالا و ولتاژهای صنعتی (معمولاً بر اساس استاندارد IEC 60309) را بدون ایجاد حرارت اضافی، افت ولتاژ محسوس یا خطر قوس الکتریکی منتقل کند. بدنه عایق مقاوم در برابر ضربه و حرارت، و در بسیاری از مدل‌ها درجه حفاظت بالا (IP44 تا IP67) برای پایداری در شرایط سخت صنعتی مانند رطوبت، گردوغبار از ویژگی های شاخه سیار های صنعتی می باشد.
شاخه سیار صنعتی علاوه بر امکان اتصال و جداسازی مکرر بدون آسیب‌دیدگی یا افت کیفیت الکتریکی، از نظر ایمنی نیز به دلیل طراحی استاندارد پین ارت و کُدینگ رنگی و موقعیت‌گذاری (Clock Position) از هرگونه اتصال اشتباه جلوگیری می نماید.

کاربرد شاخه سیار در صنعت

شاخه سیار صنعتی به‌عنوان یک رابط استاندارد و ایمن، در صنایع مختلف برای اتصال تجهیزات پرقدرت و ماشین‌آلات متحرک به شبکه برق به‌کار می‌رود. طراحی مکانیکی و الکتریکی این اتصالات به‌گونه‌ای است که در برابر رطوبت، گردوغبار و ضربه مقاوم بوده و از خطاهای اتصال جلوگیری می‌کند.

از مهم‌ترین حوزه‌های کاربرد می‌توان به موارد زیر اشاره کرد:

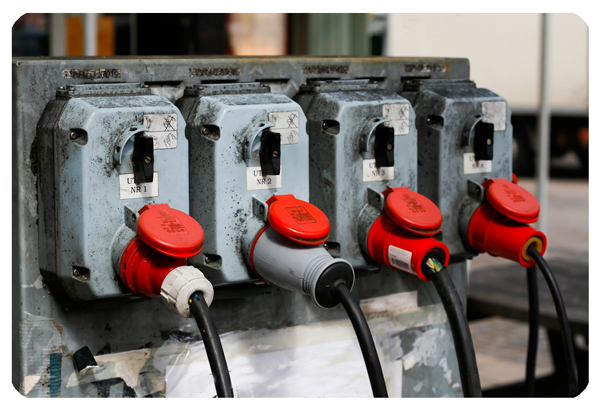

کارخانه‌ها و خطوط تولید: تغذیه ماشین‌آلات سه‌فاز، کوره‌ها و موتورها.

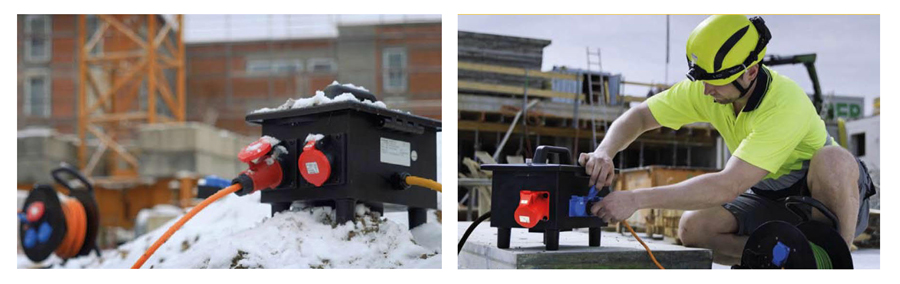

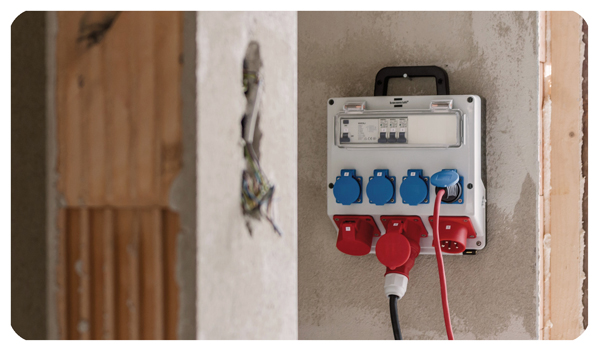

پروژه‌های ساختمانی و کارگاهی: اتصال تجهیزات پرتابل، جرثقیل‌ها و دستگاه‌های جوش.

صنایع نفت، گاز و پتروشیمی: استفاده در محیط‌های با شرایط سخت و نیازمند اتصالات ایمن.

نمایشگاه‌ها و رویدادها: راه‌اندازی سریع سیستم‌های روشنایی و تجهیزات موقت.

سیستم‌های حمل‌ونقل و بنادر: تأمین برق کانتینرها، جرثقیل‌های ساحلی و تجهیزات بارگیری.

به‌طور خلاصه، شاخه سیار صنعتی جایی استفاده می‌شود که نیاز به اتصال ایمن، سریع و مطمئن در توان‌های بالا وجود داشته باشد.

استانداردها و اهمیت آن‌ها

شاخه سیارها بر اساس IEC 60309 تولید می‌شوند که یک استاندارد جهانی برای اتصالات صنعتی است. این استاندارد، مواردی مانند تعداد پین‌ها، ابعاد، رنگ بدنه، موقعیت پین ارت (clock position) و درجه حفاظت (IP) را مشخص می‌کند.

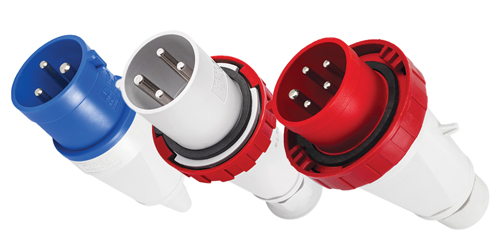

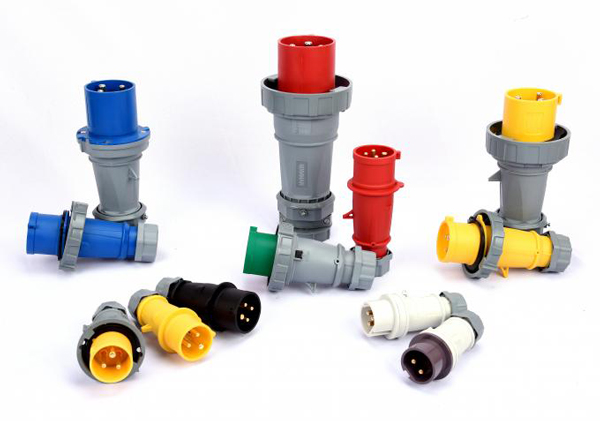

رنگ‌ بدنه شاخه سیار صنعتی

در استاندارد IEC 60309، رنگ بدنه شاخه سیار تنها جنبه ظاهری ندارد بلکه به‌عنوان یک کدینگ بین‌المللی برای شناسایی ولتاژ و فرکانس کاری استفاده می‌شود. این رنگ‌بندی باعث می‌شود مهندس یا تکنسین در نگاه اول بتواند ولتاژ کاری شاخه را تشخیص دهد و از اتصال اشتباه جلوگیری کند.

رنگ‌های متداول و معنای آن‌ها

آبی (230V – تکفاز، 50/60Hz): برای سیستم‌های تکفاز معمولی، تجهیزات روشنایی یا بارهای سبک.

قرمز (400V – سه‌فاز، 50/60Hz): رایج‌ترین رنگ در صنایع برای شبکه‌های سه‌فاز.

زرد (110V – ایمنی، 50/60Hz): مخصوص محیط‌های ساختمانی یا کارگاهی که نیاز به ولتاژ ایمنی پایین دارند.

مشکی (500V یا بالاتر): برای برخی کاربردهای خاص صنعتی.

سبز (بین 50 تا 500V): بازه ولتاژی وسیع برای کاربردهای خاص/میانی، نیازمند بررسی اطلاعات حک شده روی شاخه برای تعیین مقدار دقیق و نوع جریان.

اهمیت رنگ‌بندی شاخه سیار صنعتی

کاهش ریسک خطا: مهندسان و تکنسین‌ها با توجه به رنگ، بلافاصله ولتاژ و نوع شبکه را تشخیص می‌دهند.
سازگاری جهانی: فارغ از برند یا کشور تولیدکننده، تمام شاخه‌های سیار مطابق IEC 60309 از این رنگ‌بندی تبعیت می‌کنند.

مثال کاربردی

در یک کارگاه ساختمانی، برای روشنایی سیار ممکن است از شاخه سیار آبی ۳/۱۶ استفاده شود.
همان‌جا برای راه‌اندازی دستگاه جوش سه‌فاز، از شاخه سیار قرمز ۵/۳۲ بهره گرفته می‌شود.
به این ترتیب، رنگ‌بندی به‌عنوان یک زبان بصری استاندارد در صنعت عمل می‌کند که سرعت و ایمنی کار را افزایش می‌دهد.

موقعیت پین ارت شاخه سیار صنعتی

یکی از جزئیات مهم در طراحی و انتخاب شاخه سیار صنعتی، موقعیت پین ارت (Earth Pin Position) است که به صورت یک عدد همراه با پسوند h (ساعت) روی بدنه شاخه درج می‌شود؛ مانند 6H یا 9H.
این عدد نشان‌دهنده‌ی زاویه قرارگیری پین ارت نسبت به محور مرجع اتصال (Keyway) است. به زبان ساده، تصور کنید شاخه مانند صفحه ساعت است و محل قرارگیری ارت روی این صفحه مشخص می‌شود. بنابراین 6H یعنی ارت در موقعیت ساعت ۶ قرار دارد.

اهمیت موقعیت پین ارت

جلوگیری از اتصال اشتباه: دو شاخه با موقعیت ارت متفاوت، حتی اگر از نظر جریان و ولتاژ مشابه باشند، به یکدیگر متصل نمی‌شوند.

کدینگ ولتاژ و فرکانس: هر موقعیت ارت معرف یک بازه ولتاژی یا فرکانسی خاص است. برای نمونه، شاخه‌های 230 ولت و 400 ولت عمداً با موقعیت ارت متفاوت ساخته می‌شوند تا امکان جابجایی و اتصال نادرست وجود نداشته باشد. به این ترتیب، موقعیت پین ارت نه یک جزئیات فرعی، بلکه یک مکانیزم ایمنی حیاتی برای جلوگیری از بروز اتصال ناخواسته و آسیب‌های احتمالی در سیستم‌های صنعتی است.

استانداردسازی جهانی: این ویژگی باعث می‌شود شاخه سیار صنعتی در هر نقطه از جهان قابل اعتماد و بدون خطر استفاده شود.

درجه حفاظت شاخه سیار صنعتی

یکی از پارامترهای کلیدی در انتخاب شاخه سیار صنعتی، درجه حفاظت (IP) است که میزان مقاومت آن در برابر نفوز عوامل محیطی مانند گرد و غبار و آب را نشان می دهد. بنابراین انتخاب درجه حفاظت شاخه سیار باید متناسب با شرایط محیطی پروژه باشد، برای مثال:

در کارگاه‌های ساختمانی با گردوغبار زیاد، استفاده از شاخه سیار با IP54 یا بالاتر توصیه می‌شود.

در صنایع غذایی یا پتروشیمی که شست‌وشوی تجهیزات با آب فشار بالا انجام می‌شود، انتخاب IP67 الزامی است.

برای محیط‌های معمولی و خشک، شاخه سیار با IP44 کفایت می‌کند.

نادیده گرفتن IP مناسب می‌تواند منجر به نفوذ رطوبت، اتصال کوتاه، کاهش طول عمر شاخه سیار و حتی خطرات ایمنی جدی شود.

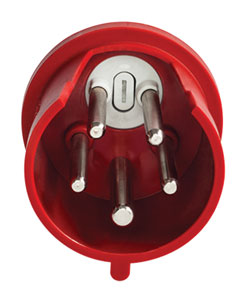

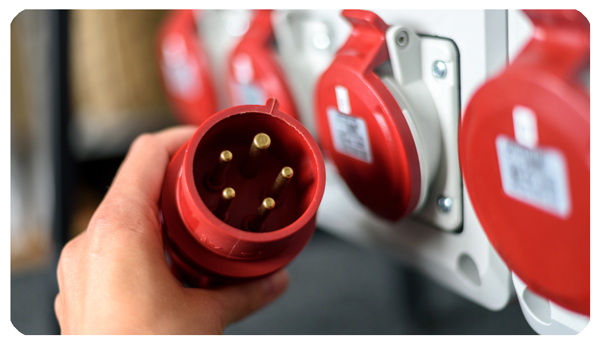

تعداد پین در شاخه سیار صنعتی

تعداد پین‌های یک شاخه سیار صنعتی نشان‌دهنده‌ی نوع مدار قابل اتصال است. این پین‌ها علاوه بر رساندن جریان، وظیفه‌ی انتقال نول (N) و ارت (PE) را نیز بر عهده دارند. بر اساس استاندارد IEC 60309، رایج‌ترین ترکیب‌ها عبارت‌اند از:

۲ پین (2P): برای مدارهای تک‌فاز بدون ارت
۳ پین (2P+E): تک‌فاز به همراه ارت؛ پرکاربرد در مصارف عمومی.
۴ پین (3P+E): سه‌فاز بدون نول، مناسب بارهای متقارن صنعتی.
۵ پین (3P+N+E): سه‌فاز به همراه نول و ارت؛ رایج‌ترین حالت در صنایع برای تغذیه بارهای ترکیبی (سه‌فاز و تک‌فاز).

جریان نامی شاخه سیار صنعتی

جریان نامی در شاخه سیار صنعتی بیانگر حداکثر جریانی است که تجهیز می‌تواند به‌طور ایمن و پیوسته از خود عبور دهد، بدون آنکه باعث افزایش دما یا آسیب به عایق شود. رایج‌ترین رنج‌ها در استاندارد IEC 60309 شامل 16A، 32A، 63A و 125A هستند. انتخاب جریان نامی باید متناسب با مقطع کابل، توان مصرفی بار و شرایط محیطی انجام شود تا هم ایمنی و هم کارایی مدار تضمین گردد.

۱۶ آمپر: برای بارهای سبک مانند تجهیزات روشنایی یا ابزارهای کوچک.
۳۲ آمپر: برای بارهای متوسط مانند دستگاه‌های جوشکاری یا کمپرسورها.
۶۳ و 125 آمپر: برای ماشین‌آلات سنگین و تجهیزات صنعتی بزرگ.

مفهوم مشخصات درج شده روی شاخه سیار

روی بدنه شاخه سیار معمولاً مشخصات بصورت خلاصه درج می‌شود، مانند:

5/32 6h 400V 50Hz IP44

5/32 : پنج پین دارد (سه‌فاز + نول + ارت). جریان نامی 32A
6H : ارت در موقعیت ساعت ۶ قرار گرفته، که فقط به پریز متناظر خود متصل خواهد شد.
400V 50Hz : ولتاژ و فرکانس کاری
IP44 : شاخه در برابر پاشیدن آب در هر جهت و در برابر اجسام جامد خارجی با قطر 1mmو بزرگتر محافظت شده است.

جنس بدنه شاخه سیار صنعتی

بدنه شاخه سیار صنعتی معمولاً از پلی‌آمید تقویت‌شده (PA6/PA66) یا پلی‌کربنات (PC) ساخته می‌شود که مقاومت بالایی در برابر ضربه، حرارت و سایش دارند. در برخی مدل‌ها از ترکیب الیاف شیشه با پلی‌آمید برای افزایش استحکام مکانیکی و دوام در شرایط صنعتی سنگین استفاده می‌شود. همچنین نسخه‌های خاص با افزودنی‌های ضد شعله و ضد UV طراحی می‌شوند تا در محیط‌های بیرونی و دماهای بالا ایمنی و ماندگاری تجهیز تضمین شود.
