ابزار پرس و قیچی

شاهرگ حیاتی اتصالات ایمن و استاندارد در صنعت برق

در دنیای پیچیده و پویای برق صنعتی، جایی که کوچکترین نقص فنی می‌تواند تبعات جبران‌ ناپذیری به همراه داشته باشد، ابزار پرس و قیچی کابل نقشی حیاتی ایفا می‌کنند. این تجهیزات که شاید در نگاه اول ساده به نظر برسند، در واقع شاهرگ حیاتی اجرای صحیح، ایمن و پایدار اتصالات الکتریکی هستند. مهندسان و تکنسین‌های برق، چه در صنعت نفت و گاز، چه پتروشیمی، نیروگاهی، یا کارخانجات تولیدی، به شدت به انبر پرس سرسیم، قیچی کابل، پرس هیدرولیک کابلشو، سیم لخت کن و سایر ابزارهای مرتبط وابسته هستند تا بتوانند وظایف خود را با دقت و اطمینان به انجام برسانند. هدف این راهنمای جامع، ارائه دیدگاهی عمیق و تخصصی به این ابزارها، انواع آن‌ها، اهمیت انتخاب صحیحشان و ملاحظات کلیدی در استفاده حرفه‌ای از آن‌هاست.

چرا ابزار پرس و قیچی فراتر از یک ابزار ساده هستند؟

در سیستم‌های قدرت، جریان‌های الکتریکی بالا، نوسانات ولتاژ و دما، و لزوم پایداری مداوم، اتصالات را به نقاطی حساس و حیاتی تبدیل می‌کنند. یک اتصال ضعیف یا نا امن می‌تواند منجر به موارد زیر شود:

افزایش مقاومت الکتریکی: این امر به خودی خود باعث تولید گرما (اثر ژول)، افزایش تلفات انرژی و کاهش راندمان کلی سیستم می‌شود.

تولید حرارت بیش از حد: گرمای تولید شده می‌تواند به عایق کابل، سرسیم، کابلشو و حتی تجهیزات مجاور آسیب بزند و در نهایت منجر به آتش‌سوزی شود.

افت ولتاژ: اتصالات با مقاومت بالا باعث افت ولتاژ در طول مسیر انتقال شده، که عملکرد صحیح تجهیزات مصرف‌کننده را مختل می‌کند.

فرسایش و خوردگی: رطوبت، گرد و غبار و مواد شیمیایی محیطی می‌توانند به سرعت باعث خوردگی اتصالات ضعیف شوند.

قطع ناگهانی برق: در موارد بحرانی، اتصالات معیوب می‌توانند منجر به قطع کامل مدار و توقف خط تولید یا عملیات حیاتی شوند.

اینجاست که ابزار پرس و قیچی کابل وارد میدان می‌شوند. فرآیند پرس کردن (Crimping) یک روش مکانیکی برای ایجاد اتصال الکتریکی محکم بین هادی (سیم یا کابل) و یک اتصال‌دهنده (مانند سرسیم یا کابلشو) است. این فرآیند باید به گونه‌ای انجام شود که موارد زیر محقق شود:

تداوم الکتریکی کامل: بین هادی و اتصال‌دهنده هیچ‌گونه حفره یا مانع الکتریکی وجود نداشته باشد.

فشار مکانیکی مناسب: نیروی پرس باید به اندازه‌ای باشد که فلز هادی و اتصال‌دهنده را به هم فشرده و پیوند دهد، اما نه آنقدر زیاد که باعث شکنندگی یا آسیب به هادی شود.

مقاومت در برابر کشش و لرزش: اتصال باید قادر به تحمل نیروهای کششی و ارتعاشات محیطی باشد.

انواع ابزار مورد نیاز

به طور کلی می توان گفت فرایند سرسیم زدن و برقراری یک اتصال ایمن در صنعت شامل 3 مرحله: برش سیم و کابل، لخت کردن بخش هادی و پرس انواع سرسیم و کابلشو می باشد. طیف گسترده ای از ابزارها برای سرعت و سهولت هرچه بیشتر این مراحل طراحی و تولید شده اند که با توجه به کاربری و پارامترهای حائز اهمیت هر حوزه کاری توسط مهندسین انتخاب می شوند. در این بخش قصد داریم به معرفی برخی از آن ها بپردازیم:

قیچی‌ کابل

قیچی کابل یکی از ابزارهای کلیدی در برق صنعتی است و وظیفه آن ایجاد برش تمیز، دقیق و بدون له‌شدگی رشته‌ها در کابل‌های مسی و آلومینیومی است. انتخاب مدل مناسب این ابزار، به سایز کابل بستگی دارد و هرچه قطر و سطح مقطع کابل تغییر کند، باید از قیچی با ابعاد و توان متناسب استفاده شود تا کیفیت برش استاندارد باقی بماند.

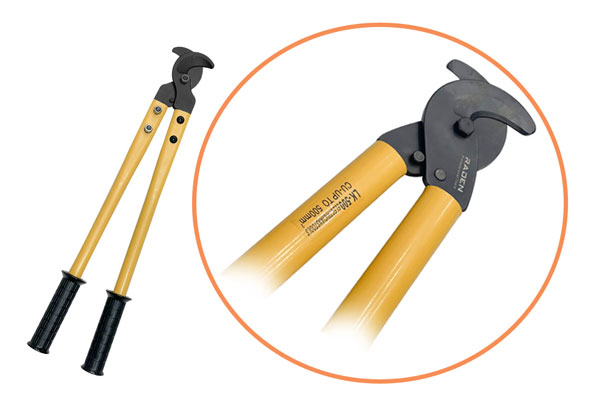

1. قیچی کابل دستی

قیچی کابل دستی در دسته‌بندی ابزار برش، بیشترین تنوع را دارد. این ابزار از مدل‌های کوچک برای سیم‌های نازک و کابل‌های با سطح مقطع کم شروع می‌شود و تا مدل‌های بزرگ‌تر و قدرتمندتر ادامه دارد که برای برش کابل‌های ضخیم افشان یا نیمه‌افشان نیز مناسب هستند.

قیچی‌های دستی بزرگ معمولاً دارای اهرم بلندتر، تیغه قوس‌دار پهن‌تر، و فولاد سخت کاری شده هستند تا بتوانند کابل‌های با قطر بالا را بدون له‌شدگی و با فشار کمتر قطع کنند.

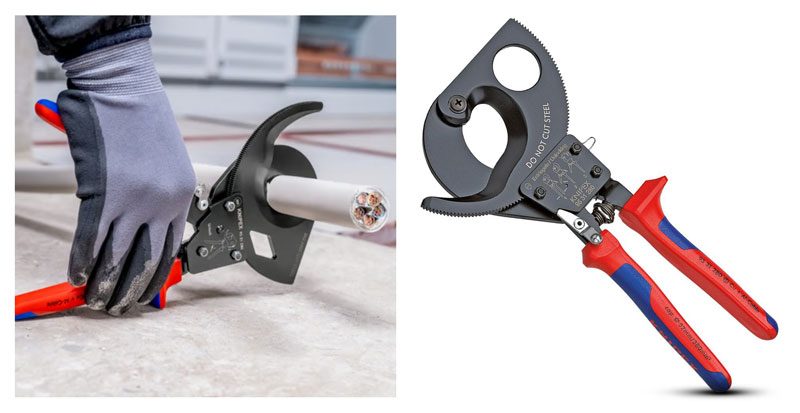

از انواع دیگر قیچی کابل بر دستی که برای برش کابل های ضخیم مورد استفاده قرار میگیرند می توان به قیچی کابل جغجغه‌ای (Ratchet Cable Cutter) اشاره کرد. این مکانیزم با درگیر کردن یک زبانه ضامن با چرخ‌دنده‌های دندانه‌دار، امکان اعمال نیروی برشی را به صورت مرحله‌ای و افزایشی فراهم می‌آورد. به عبارت دیگر، پس از هر بار فشار دادن دسته، تیغه‌ها تا یک حد مشخص به هم نزدیک شده و مکانیزم از بازگشت کامل آن‌ها جلوگیری می‌کند؛ سپس کاربر با فشار مجدد، نیروی بیشتری را در مرحله بعد اعمال می‌نماید. این رویکرد، نیروی لازم از سوی اپراتور را به شدت کاهش داده و امکان برش کابل‌های ضخیم را بدون نیاز به قدرت بدنی فوق‌العاده فراهم می‌سازد. علاوه بر این، کنترل دقیق‌تر بر فرآیند برش و جلوگیری از اعمال فشار ناگهانی، به حفظ یکپارچگی ساختار کابل و افزایش ایمنی و طول عمر ابزار کمک شایانی می‌کند. این نسل از قیچی‌ها معمولاً برای برش کابل‌هایی با سطح مقطع تا حدود ۵۰۰ میلی‌متر مربع (که معادل تقریبی قطرهای ۲۵ تا ۳۰ میلی‌متر برای کابل‌های گرد است) طراحی و بهینه‌سازی شده‌اند.

2. قیچی کابل هیدرولیک

در پروژه‌هایی که تعداد برش زیاد است یا کابل‌ها بسیار سخت، متراکم یا با سطح مقطع خیلی بزرگ هستند، استفاده از قیچی کابل هیدرولیک سرعت، دقت و کیفیت برش را چند برابر می‌کند.

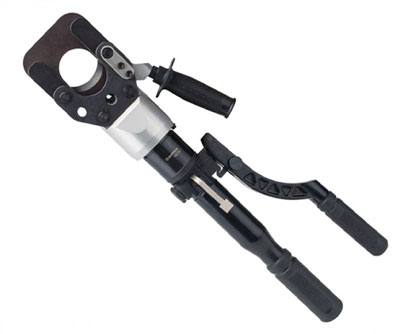

قیچی کابل هیدرولیک دستی: این مدل قیچی کابل دارای پمپ هیدرولیک داخلی می باشد که با اهرم زدن دستی، روغن را فشرده کرده و تیغه‌ها را به حرکت درمی آورد. در واقع سیستم هیدرولیک، نیروی برش را تقویت می‌کند و این ویژگی کمک می‌کند با کمترین فشار دست، برش‌های یکنواخت روی کابل‌های سنگین انجام شود.

قیچی کابل هیدرولیک برقی: این مدل‌ قیچی کابل از یک موتور الکتریکی برای تأمین نیروی پمپ هیدرولیک استفاده می‌کند و نیاز به اتصال به برق (معمولاً تک‌فاز یا سه‌فاز بسته به مدل) دارد. قیچی کابل هیدرولیک برقی برای کارهای صنعتی که نیازمند برش‌های مکرر و قدرتمند هستند، گزینه ای مناسب می باشد.

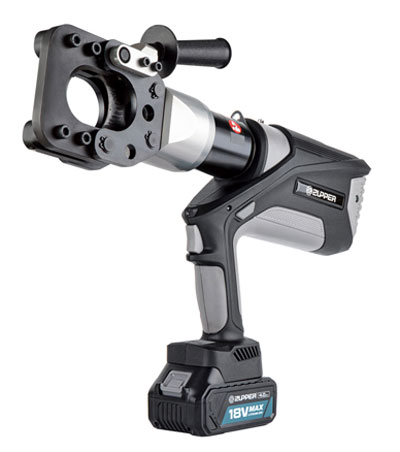

قیچی کابل هیدرولیک شارژی: این نوع قیچی‌ کابل از پپیشرفته ترین مدل هاست و  از باتری لیتیومی برای راه‌اندازی موتور پمپ هیدرولیک آن استفاده می‌شود. قیچی کابل هیدرولیک شارژی بیشترین قابلیت حمل و نقل و آزادی عمل را دارد چون نیازی به سیم برق یا پمپ جداگانه ندارد و برای کارهای میدانی گزینه ای عالی است.

در تمام انواع قیچی کابل، کیفیت تیغه اهمیت اصلی را دارد؛ تیغه باید از فولاد کروم-وانادیوم یا فولاد کربنی سخت‌کاری‌شده ساخته شده باشد تا در برابر فشار، سایش و برش‌های متوالی دوام بالایی ارائه دهد. طراحی ارگونومیک دسته‌ها نیز نقش مهمی در کاهش خستگی کاربر دارد، به‌خصوص در کارهای مداوم مانند بریده‌کاری‌های سریالی در پروژه‌های صنعتی. استفاده از ابزارهای جایگزین مثل سیم‌چین یا مفتول‌بر نه‌تنها برش مناسبی ایجاد نمی‌کند، بلکه می‌تواند هادی را له کرده، رشته‌ها را قطع کند و کیفیت پرس نهایی سرسیم یا کابلشو را کاهش دهد. قیچی کابل مناسب باید برشی صاف، یکنواخت و بدون پلیسه ایجاد کند تا اتصال الکتریکی بعد از پرس کاملاً مطمئن و با حداقل مقاومت باشد.

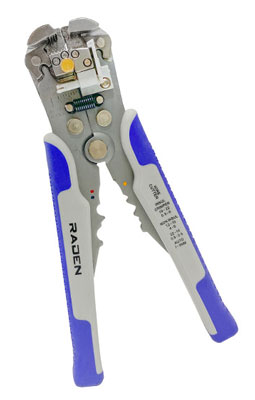

سیم لخت‌کن

در کنار ابزار پرس و قیچی، سیم لخت‌کن یکی از پرکاربردترین ابزارهای آماده‌سازی هادی‌ها پیش از پرس است. سیم لخت‌کن‌ها در دو دسته‌ی دستی و اتوماتیک عرضه می‌شوند. مدل‌های دستی ساختار ساده‌تری دارند و مناسب کارهای سبک تا نیمه‌سنگین هستند، اما سیم لخت‌کن اتوماتیک با مکانیزم تطبیق خودکار، ضخامت روکش را تشخیص داده و بدون آسیب‌زدن به رشته‌های مسی، روکش را کاملاً تمیز جدا می‌کند. این نوع ابزار سرعت کار را بالا می‌برد، خطای انسانی را کاهش می‌دهد و در پروژه‌های تابلو برق، کابل‌کشی صنعتی و مونتاژ تجهیزات الکتریکی به‌ویژه زمانی که تعداد لخت‌کاری زیاد است، عملکرد بسیار دقیق و یکنواختی ارائه می‌دهد. برخی مدل‌ها دارای تنظیم طول، اهرم سبک، بدنه تقویت‌شده و قابلیت قطع سیم نیز هستند که مجموعه آن‌ها این ابزار را به یک گزینه کلیدی در کنار انبر پرس و قیچی کابل تبدیل می‌کند.

انبر پرس

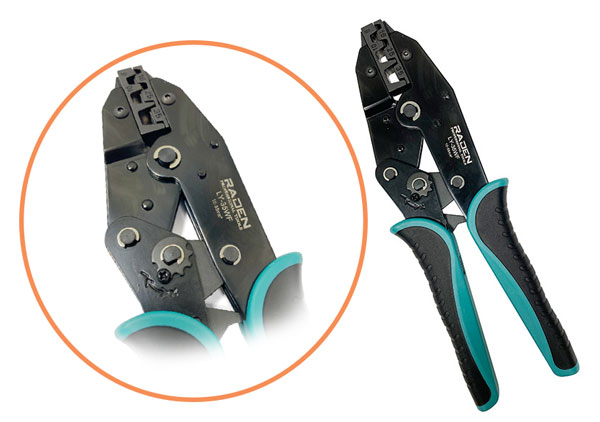

۱. انبر پرس سرسیم دستی:

این مدل رایج ترین نوع پرس است که برای اتصال سرسیم‌های پیچی، وایرشوها، ترمینال‌ها و کابلشوهای کوچک (معمولاً برای مقاطع کمتر از ۱۰ میلی‌متر مربع) به کار می‌رود. ویژگی‌های کلیدی آن‌ عبارتند از:

مکانیزم جغجغه‌ای (Ratchet Mechanism): بسیاری از انبرهای پرس با کیفیت، دارای مکانیزم جغجغه‌ای هستند که تضمین می‌کند فرآیند پرس تا انتها و با نیروی کامل انجام شود. در صورت رها شدن دسته قبل از اتمام سیکل، ابزار باز نمی‌شود و این از اتصالات ناقص جلوگیری می‌کند.

قالب‌های قابل تعویض (Interchangeable Dies): برخی مدل‌ها امکان تعویض قالب‌ها را دارند تا بتوان از آن‌ها برای انواع مختلف سرسیم‌ها (مانند تیوبی، حلقه‌ای، U شکل، V شکل) و سطوح مقطع متفاوت استفاده کرد.

دقت بالا: برای اتصال سرسیم‌های ظریف و سیم‌کشی‌های دقیق، انبرهای پرس دستی با کیفیت، دقت بالایی را ارائه می‌دهند.

طراحی ارگونومیک: دسته‌های ضد لغزش و طراحی مناسب برای کاهش فشار دست، کار مداوم با این ابزارها را تسهیل می‌کند.

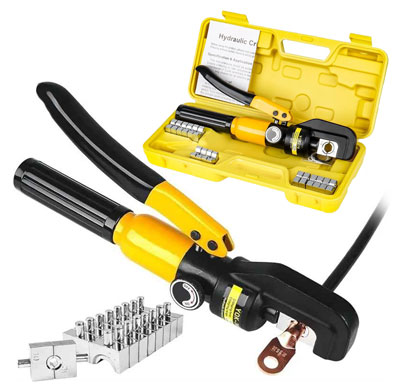

2. پرس کابلشو هیدرولیک:

این ابزارها برای کار با کابلشوهای مسی و آلومینیومی در مقاطع بالا (تا چندین صد میلی‌متر مربع) طراحی شده‌اند. نیروی پرس مورد نیاز توسط یک پمپ هیدرولیک (دستی، پدالی یا برقی) تأمین می‌شود.

مزایای پرس هیدرولیک:

قدرت پرس بالا: قادر به ایجاد اتصال محکم و پایدار در بزرگترین کابلشوها.

یکنواختی پرس: توزیع فشار یکنواخت و استاندارد بر روی کل سطح کابلشو.

کاهش خستگی کاربر: نیروی مورد نیاز برای پرس به طور قابل توجهی کمتر از پرس‌های دستی در مقاطع بزرگ است.

قالب‌های متنوع: امکان استفاده از قالب‌های مختلف شش‌ضلعی، دو‌تایی، یا U شکل بسته به نوع کابلشو.

پرس کابلشو هیدرولیک برقی یا شارژی عملیات پرس را بدون نیاز به نیروی دستی و کاملاً خودکار انجام می‌دهد. این ساختار، امکان کارکرد پیوسته و با سرعت بالا را در پروژه‌های نصب، تعمیر و نگهداری فراهم می‌سازد. در نتیجه کاربر می‌تواند بدون خستگی فیزیکی و با دقت یکنواخت، تعداد زیادی پرس متوالی انجام دهد.

راهنمای جامع انتخاب و استفاده از ابزار پرس و قیچی کابل

۱. تعیین نیاز دقیق:

اولین قدم، شناسایی نوع اتصالات و کابل‌هایی است که بیشترین استفاده را دارند. آیا بیشتر با سیم‌های نازک سرسیم‌دار کار می‌کنید یا کابل‌های قدرت با مقاطع بالا؟ آیا نیاز به پرس کابلشوهای مسی دارید یا آلومینیومی؟ پاسخ به این سوالات، نوع ابزار پرس و قیچی مورد نیاز را مشخص می‌کند.

۲. تطابق سطح مقطع:

هر انبر پرس سرسیم یا پرس هیدرولیک کابلشو برای محدوده خاصی از سطح مقطع (mm² یا AWG) طراحی شده است. استفاده از ابزار نامناسب، چه بزرگتر و چه کوچکتر، منجر به اتصال ناقص و ناایمن می‌شود. به مقیاس‌های درج شده روی ابزار یا قالب آن دقت کنید.

۳. کیفیت ساخت و جنس مواد:

فولاد کربنی سخت‌کاری شده: برای تیغه‌های قیچی و فک‌های پرس، مقاومت بالایی در برابر سایش و تغییر شکل ایجاد می‌کند.

آلیاژهای آلومینیوم یا فولاد: برای بدنه ابزار، باید استحکام کافی در برابر فشار و ضربه را داشته باشد.

روکش دسته: از جنس PVC یا لاستیک با کیفیت، برای جلوگیری از لغزش و ایجاد راحتی در دست.

۴. استانداردهای بین‌المللی:

ابزارهایی که مطابق با استانداردهای معتبر مانند IEC، DIN، ANSI یا UL ساخته شده‌اند، اطمینان بیشتری از عملکرد صحیح و ایمنی آن‌ها ارائه می‌دهند. به دنبال علائم استاندارد روی ابزار باشید.
