کلید چدنی

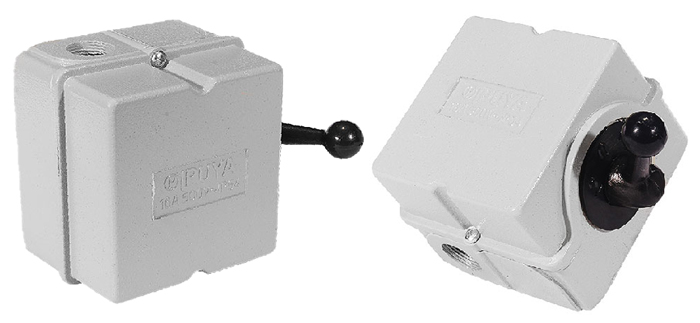

کلید چدنی یکی از اجزای حیاتی تابلوهای صنعتی و سیستم‌های کنترل برق است. این کلیدها به دلیل مقاومت مکانیکی بالا، دوام در شرایط صنعتی و قابلیت تحمل جریان‌های بالا، همواره در پروژه‌های برق و تابلوهای صنعتی مورد استفاده قرار می‌گیرند. انتخاب درست کلید چدنی نیازمند درک دقیق انواع عملکرد، مشخصات الکتریکی و مکانیکی، و محدودیت‌های نصب و حفاظتی است.
در این مقاله، ما با تمرکز بر انواع کلید چدنی، نکات فنی مهندسی، جریان‌های کاری، جنس بدنه و ویژگی‌های حفاظتی را بررسی می‌کنیم تا مهندسین بتوانند تصمیم بهینه‌ای برای طراحی تابلوهای صنعتی خود بگیرند.

انواع کلید چدنی از نظر تعداد فاز

کلید چدنی از نظر نوع تغذیه و کاربرد الکتریکی، در دو نوع اصلی تک‌فاز و سه‌فاز تولید می‌شود. تفاوت میان این دو مدل صرفاً در تعداد فاز ورودی نیست، بلکه در نحوه طراحی داخلی، استقامت کنتاکت‌ها، و میزان تحمل جریان نیز تفاوت‌های قابل توجهی وجود دارد.

🔹 کلید چدنی تک‌فاز

این نوع کلید چدنی معمولاً در مدارهای تک‌فاز با ولتاژ 220 ولت مورد استفاده قرار می‌گیرد. ساختار آن شامل یک ورودی و یک خروجی فاز است و در مدل‌های دوپل، مسیر نول نیز به‌صورت هم‌زمان قطع می‌شود.

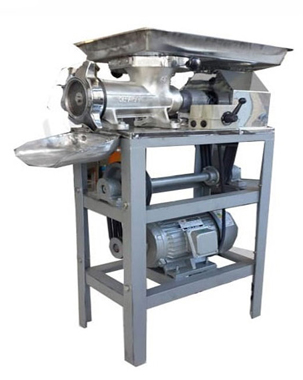

کاربرد اصلی کلید چدنی تک‌فاز در تجهیزات صنعتی سبک، تابلوهای کنترل فرعی، و دستگاه‌های کوچک برقی است که نیاز به قطع و وصل سریع مدار دارند. این نوع کلیدها معمولاً تا جریان‌های 63 آمپر طراحی می‌شوند و به دلیل ابعاد کوچکتر، در تابلوهای فشرده نیز به‌راحتی نصب می‌گردند.

🔹 کلید چدنی سه‌فاز

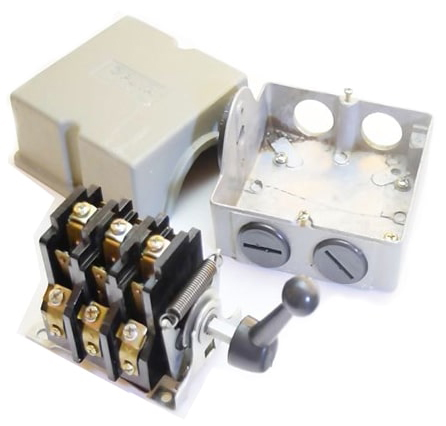

کلید چدنی سه‌فاز برای مدارهای قدرت و سیستم‌های 380 ولت طراحی شده و دارای سه ورودی و سه خروجی مستقل برای فازهای R، S و T است. این کلیدها قادرند هر سه فاز را به‌صورت هم‌زمان قطع یا وصل کنند تا از ایجاد نامتعادلی جریان در زمان سوئیچ جلوگیری شود.
در محیط‌های صنعتی، از کلید چدنی سه‌فاز برای موتورهای القایی، پمپ‌ها، کمپرسورها، دستگاه‌های جوشکاری، و تابلوهای توزیع قدرت استفاده می‌شود. بدنه چدنی مستحکم، مقاومت حرارتی بالا و آب‌بندی مناسب باعث می‌شود این کلیدها در شرایط سخت محیطی نیز عملکرد پایدار و ایمن داشته باشند.

انواع کلید چدنی از نظر عملکرد

کلید چدنی یک‌طرفه

کلید چدنی یک‌طرفه ساده‌ترین نوع کلید چدنی است که برای قطع و وصل مستقیم مدار برق طراحی شده است. این کلیدها معمولاً دارای دو وضعیت کاملاً مشخص هستند: وصل (ON) و قطع (OFF).
کاربردها:
روشن و خاموش کردن تجهیزات صنعتی
حفاظت مدارهای کنترل نسبتاً ساده
استفاده در تابلوهای عمومی و صنعتی

ویژگی‌های فنی:
توانایی تحمل جریان‌های بالا با کنتاکت‌های قوی و مقاوم
دسته گردان مقاوم به فشار و سایش

کلید چدنی دوطرفه

کلید چدنی دوطرفه (Change Over) برای انتخاب بین دو مسیر یا منبع تغذیه کاربرد دارد. این کلیدها معمولاً سه وضعیت دارند: منبع A، قطع (Off) و منبع B.
کاربردها:
سوئیچ بین برق شبکه و ژنراتور
تغییر مسیر تغذیه بار در تابلوهای صنعتی
مدیریت جریان در سیستم‌های اضطراری

کلید چدنی چپگرد راستگرد

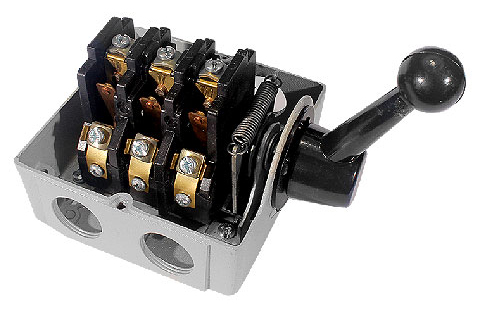

کلید چدنی چپ‌گرد راست‌گرد (Forward-Reverse Switch) یکی از پرکاربردترین انواع کلیدهای صنعتی است که برای تغییر جهت چرخش موتورهای الکتریکی در تجهیزات مکانیکی و بالابرها استفاده می‌شود. این کلید با داشتن دو مسیر مجزا برای اتصال فازها به گونه‌ای کنترل‌شده، امکان چرخش موتور در دو جهت را فراهم می‌کند؛ چپ‌گرد برای پایین آمدن یا حرکت معکوس، و راست‌گرد برای بالا رفتن یا حرکت مستقیم.

در پروژه‌های صنعتی و ساختمانی، یکی از رایج ترین کاربردهای کلید چدنی چپگرد راستگرد برای کنترل جهت چرخش موتور الکتریکی بالابرهای کارگاهی، بالابر ساختمانی و وینچ‌های صنعتی است. به همین دلیل در بازار با نام کلید بالابر نیز معروف است. این نوع کلید بالابر چدنی هم مقاومت مکانیکی بالایی دارد و هم از نظر ایمنی در شرایط سخت کاری قابل اعتماد است.

ساختار و عملکرد کلید چدنی چپگرد راستگرد

کلید چدنی چپگرد راستگرد معمولاً از سه قسمت اصلی تشکیل شده است:
1. بدنه چدنی ریخته‌گری: مقاوم در برابر ضربه، فشار و حرارت
2. دسته گردان صنعتی: برای تغییر جهت چرخش موتور
3. کنتاکت‌های قدرت و کمکی: جهت انتقال ایمن جریان و جلوگیری از اتصال هم‌زمان

مکانیزم داخلی کلید چدنی چپگرد راستگرد به‌گونه‌ای طراحی شده است که در حالت تغییر وضعیت از چپ به راست، مدار به‌صورت لحظه‌ای قطع می‌شود تا از اتصال کوتاه بین فازها جلوگیری گردد. این ویژگی در ایمنی بالابرها و موتورهای سه‌فاز حیاتی است.

کلید چدنی ستاره-مثلث

کلید چدنی ستاره مثلث یکی از مهم‌ترین ابزارهای کنترلی در تابلوهای صنعتی است که برای راه‌اندازی نرم موتورهای القایی سه‌فاز مورد استفاده قرار می‌گیرد. این نوع کلید با داشتن سه وضعیت اصلی (OFF، STAR، DELTA) به کاربر اجازه می‌دهد موتور را ابتدا به صورت ستاره (Y) و سپس بعد از چند ثانیه به حالت مثلث (Δ) منتقل کند تا جریان راه‌اندازی کاهش یابد و موتور بدون شوک الکتریکی به دور نامی برسد.
در واقع کلید چدنی ستاره مثلث دستی، جایگزینی ساده و اقتصادی برای مدارهای راه‌انداز اتوماتیک است و به دلیل بدنه‌ی چدنی مقاوم، در محیط‌های صنعتی سخت و پرگردوغبار نیز عملکرد قابل اعتمادی دارد.

کاربردهای صنعتی کلید چدنی ستاره مثلث

موتورهای پمپ آب صنعتی و آتش‌نشانی
کمپرسورهای بزرگ هوا
فن‌ها و دمنده‌های صنعتی
نوار نقاله‌ها و بالابرهای سنگین
دستگاه‌های تزریق پلاستیک و ماشین‌آلات تولیدی
در تمامی این کاربردها، کلید چدنی ستاره مثلث به دلیل سادگی، دوام، و عدم نیاز به مدار فرمان پیچیده مورد توجه مهندسان برق است.

مزایای استفاده از کلید چدنی ستاره مثلث

قابلیت کنترل دستی ساده و سریع
عدم نیاز به تجهیزات جانبی گران‌قیمت (مثل تایمر یا کنتاکتورهای متعدد)
بدنه مقاوم و مناسب محیط‌های سخت صنعتی

درجه حفاظت کلید چدنی

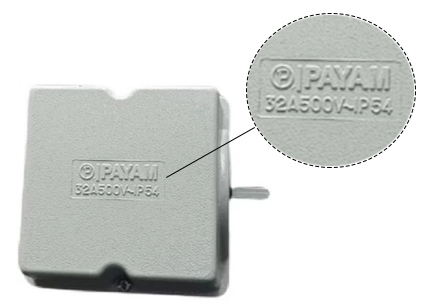

درجه حفاظت (IP) در کلیدهای چدنی یکی از شاخص‌های مهم در ارزیابی مقاومت بدنه در برابر نفوذ گردوغبار و رطوبت است. از آن‌جایی که کلید چدنی معمولاً در محیط‌های صنعتی، کارگاهی یا فضاهای روباز نصب می‌شود، برخورداری از درجه حفاظت مناسب نقش تعیین‌کننده‌ای در ایمنی و دوام آن دارد. درجه حفاظت رایج برای کلیدهای چدنی، IP54 است؛ به این معنا که بدنه در برابر نفوذ گردوغبار در حد محدود و پاشش آب از هر جهت مقاوم است. این سطح از محافظت باعث می‌شود کلید چدنی بتواند عملکرد مطمئنی در شرایط محیطی نیمه‌مرطوب و پرگردوغبار ارائه دهد، بدون آن‌که خطر اتصالی یا خوردگی در اجزای داخلی آن به‌وجود آید.

قیمت کلید چدنی

قیمت کلید چدنی بسته به ساختار فنی، کیفیت مواد به‌کار رفته و نوع کاربرد صنعتی آن متغیر است. از آنجا که کلید چدنی در محیط‌های سنگین صنعتی، کارگاه‌های مکانیکی و تابلوهای فرمان موتوری استفاده می‌شود، طراحی و دقت ساخت آن نقش مستقیمی در طول عمر و ایمنی مدار دارد. بنابراین هنگام مقایسه قیمت، نباید فقط به عدد نهایی توجه کرد، بلکه باید ترکیب مشخصات فنی و استانداردهای ساخت را نیز در نظر گرفت.

عوامل اصلی مؤثر بر قیمت کلید چدنی صنعتی عبارت‌اند از:

1. جنس و کیفیت بدنه کلید چدنی:

استفاده از چدن ریخته‌گری با تراکم بالا و پوشش اپوکسی ضدخوردگی، قیمت کلید چدنی را افزایش می‌دهد اما دوام آن را در برابر رطوبت و شرایط محیطی سخت تضمین می‌کند.

2. نوع عملکرد کلید چدنی:

مدل‌های تخصصی‌تر مانند کلید چدنی چپ‌گرد راست‌گرد یا کلید چدنی ستاره ‌مثلث به دلیل پیچیدگی مکانیزم داخلی، نسبت به کلید چدنی ‌های ساده‌تر (مثل یک‌طرفه یا دوطرفه) قیمت بالاتری دارند.

3. ظرفیت جریان نامی:

هرچه جریان عبوری مجاز کلید چدنی بیشتر باشد، هادی‌ها و کنتاکت‌های داخلی باید از آلیاژهای مقاوم‌تر ساخته شوند و همین موضوع مستقیماً بر قیمت کلید چدنی اثر می‌گذارد.

4. استانداردهای حفاظتی (IP):

کلید چدنی ‌های دارای درجه حفاظت بالا  که در برابر نفوذ گردوغبار و پاشش آب مقاوم هستند، طبیعتاً گران‌تر از مدل‌های معمولی خواهند بود.
