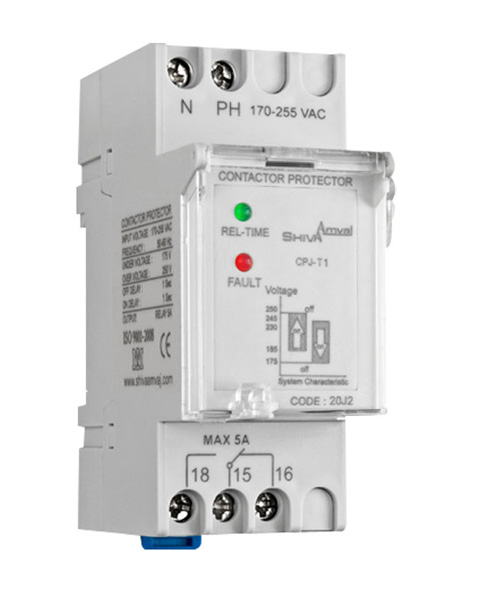

محافظ کنتاکتور تاخیر در وصل 180S شیوا امواج (سری N)

CODE : 20JN2   \   MODEL : CPJN-T180



معرفی دستگاه

محافظ کنتاکتور شیوا امواج (سری N) وسیله ای مناسب جهت حفاظت کنتاکتورهایی با بوبین 220V در برابر افزایش و کاهش ولتاژ و دو فاز شدن می باشد.



۰ تومان
۳۴۴,۷۷۹ تومان
ثبت سفارش
  • نقد و بررسی
  • مشخصات فنی
  • ويژگي ها
  • جدول ابعاد
  • محصولات مشابه
  • نظرات کاربران
  • محافظ کنتاکتور

    برای محافظت از تجهیزات الکتریکی مختلف در یک ساختمان می توان به جای استفاده کردن از انواع محافظ ها تنها با بستن یک مدار محافظ در ورودی برق ساختمان از تمام تجهیزات محافظت کرد. برای بستن این مدار محافظ، به یک کنتاکتور و محافظ کنتاکتور نیاز است.

    محافظ های کنتاکتور تجهیزاتی می باشند که همراه کنتاکتورها برای حفاظت از تجهیزات الکتریکی در برابر افزایش و کاهش ولتاژ و یا دوفاز شدن مورد استفاده قرار می گیرد. (علت استفاده از محافظ کنتاکتور، احتمال آسیب دیدن بوبین کنتاکتور به دلیل نوسانات برق می باشد.) مدار محافظ بسته شده با کنتاکتور و محافظ کنتاکتور در تابلو برق ورودی ساختمان نصب می شود و از تجهیزات الکتریکی بطور کامل محافظت می کند و دیگر نیازی به استفاده از انواع محافظ های الکترونیک مانند محافظ یخچال،تلویزیون و ... نیست.

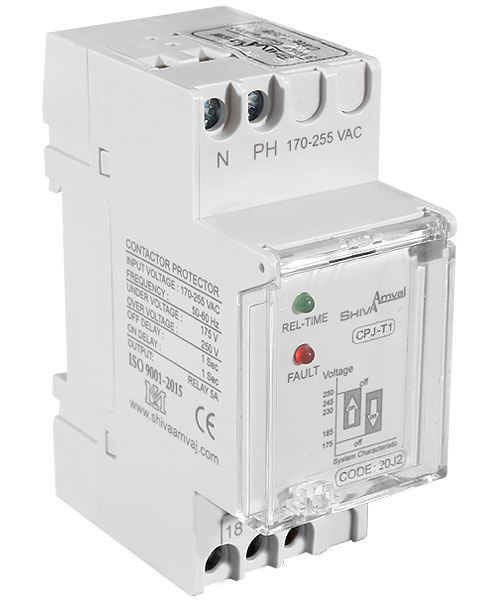

    محافظ کنتاکتور شیوا امواجمحافظ کنتاکتور شیوا امواج

    محافظ کنتاکتور (کنترل فاز تک فاز ) شیوا امواج به منظور حفاظت کنتاکتورهای با بوبین 220 ولت در برابر افزایش و کاهش ولتاژ و دو فازشدن مورد استفاده قرار میگیرد. محافظ کنتاکتور شیوا امواج سری N در دو مدل CPJN-T1 (تاخیر 1 ثانیه) و CPJN-T180 (تاخیر 180 ثانیه) تولید می شود.



    نحوه عملکرد محافظ کنتاکتور شیوا امواج سری N

    بعد از وصل برق محافظ کنتاکتور ، نشانگر سبز رنگ(REL/TIME)  در مدل CPJN-T1 به مدت 1 ثانیه و در مدل CPJN-T180  به مدت 180 چشمک زن شده، سپس به طور دائم روشن و کنتاکتور وصل می شود.
    حال اگر اختلالاتی از قبیل دو فاز شدن شبکه، کاهش یا افزایش بیش از حد ولتاژ (ولتاژ بوبین کنتاکتور از ۱۷۵ولت کمتر یا از ۲۵۰ ولت بیشتر باشد) بلافاصله محافظ کنتاکتور فرمان قطع خواهد می دهد و نشانگر قرمز(FAULT) روشن می شود و تا نرمال شدن شبکه در این حالت باقی می ماند.

  • مشخصات فنی
    مدل محافظ برق تابلویی
    CPJN-T180
    ولتاژ تغذیه
    170-250VAC /50-60Hz
    تاخیر در وصل
    180Sec
    تاخیر در قطع
    1Sec
    خروجی
    PH/MAX 5A

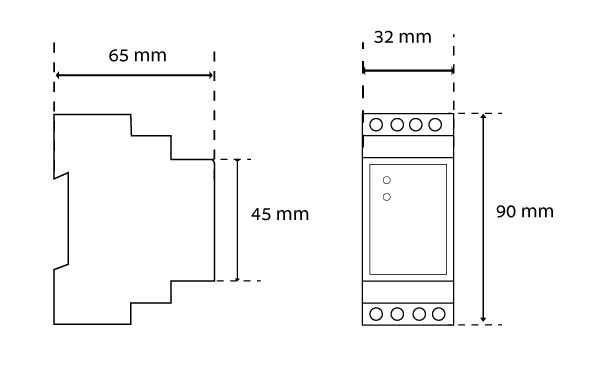

    ابعاد (mm)
    65*90*36
    درجه حفاظتی
    IP30
    قطع برای افزایش ولتاژ
    250V
    قطع برای کاهش ولتاژ
    175V
    سازندگان
    شیوا امواج
    گارانتی
    3 سال
  • ويژگي هاي محافظ كنتاكتور

    حفاظت كليه دستگاه هاي تك فاز و وسايل خانگي برقي با بكارگيري كنتاكتور مناسب

    2 عدد نشانگر براي اعلام :

    1. REL/TIME:
      1. زمان گيري (چشمك زن)
      2. وصل رله(دائم روشن)
    2. FAULT: افزايش و كاهش ولتاژ



    داراي ترمينال آسانسوري و استاندارد
